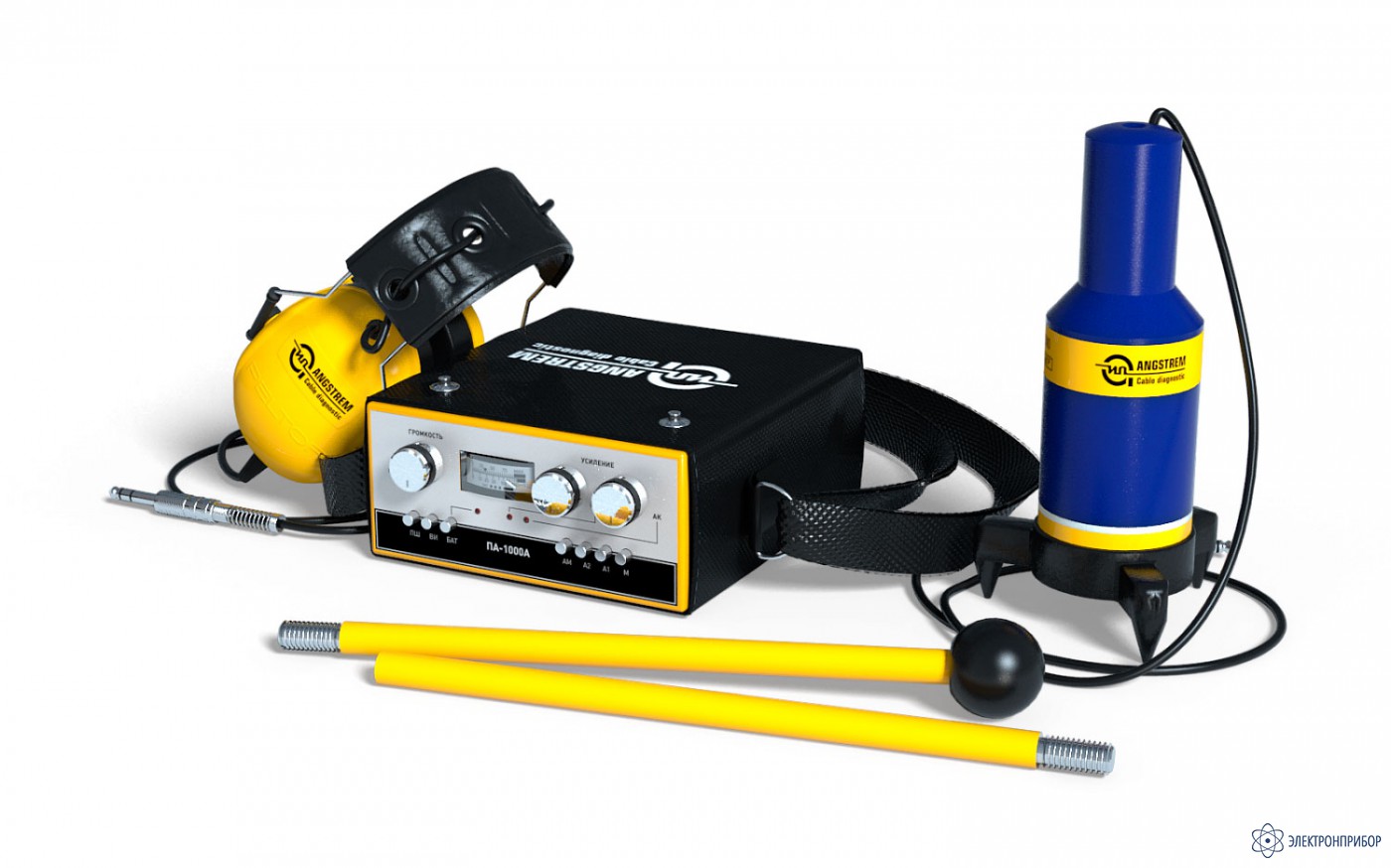

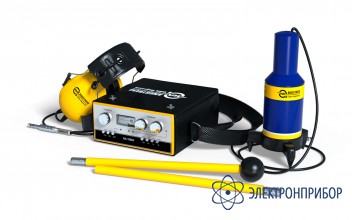

ПА-1000А — приемник акустический

Код товара: 38934
  • Область применения приемника акустического ПА-1000А:

    Приемник акустический ПА-1000А предназначен для поиска и точной окончательной локализации повреждений силовых кабелей акустическим методом. Используется совместно с импульсным ударным высоковольтным генератором.

    Область применения приемника акустического ПА-1000А:

    • городское, промышленное и коммунальное электроснабжение;
    • электротранспорт;
    • строительство.

    Особенности применения приемника акустического ПА-1000А:

    • Оценка уровня сигналов - по громкости в телефонах и стрелочному индикатору;
    • Приемник позволяет оценить расстояние до места повреждения по времени распространения акустического сигнала. Определение места повреждения возможно по результатам двух замеров (при известной трассе кабельной линии), или трех замеров (при неизвестной трассе);
    • Имеется режим шумоподавления;
    • Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд аккумулятора;
    • Контроль состояния АБ по стрелочному индикатору и световая индикация режима БП;
    • Рабочее положение приёмника - произвольное;
    • Оценка уровня сигналов - по громкости в телефонах и стрелочному индикатору. В режиме АМ на индикатор выводится уровень сигнала канала М;
    • Оценка задержки акустического сигнала относительно электромагнитного (Δt):
      при Δt ≥100 мсек
           а) прослушиванием в режиме АМ;
           б) визуально, по световой сигнализации срабатывания каналов.
      при Δt ≤100 мсек
           по стрелочному индикатору;
    • Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд АБ. Режим включается автоматически при снижении напряжения питания на 5%, ток потребляемый от АБ в этом режиме не более 50 мкА. Предусмотрен контроль текущего состояния АБ по стрелочному индикатору и световая индикация режима БП;
    • Заряд АБ осуществляется без извлечения ее из приемника от внешнего зарядного устройства, входящего в комплект поставки. Время заряда – не более 15 ч; окончание заряда фиксируется световой индикацией на зарядном устройстве;
    • Предусмотрена блокировка включения питания при неподключенных телефонах.

    Принцип работы применения приемника акустического ПА-1000А:

    Кнопки:

    • А1, А2, М, АМ – включение режимов прослушивания соответствующих каналов;
    • ВИ - переключение индикатора из режима измерения уровня сигнала в режим индикации времени задержки;
    • ПШ - включение режима шумоподавления;
    • БАТ (без фиксации) - контроль состояния АБ.

    Cветодиоды:

    • G – индикация недопустимого разряда АБ и включения режима БП (загорается при нажатой кнопке БАТ);
    • АК – индикация срабатывания акустического канала А2;
    • МК – индикация срабатывания индукционного канала М.

    Регуляторы:

    • УСИЛЕНИЕ АК (МК) – изменение усиления в каналах А1, А2 и М соответственно;
    • ГРОМКОСТЬ – изменение громкости прослушивания, совмещен с включением питания, не влияет на показания индикатора выхода.

    Стрелочный индикатор обеспечивает отображение:

    • при нажатой кнопке ВИ – значения Δt;
    • при нажатой кнопке БАТ – величины напряжения АБ. В остальных случаях - уровня сигнала включенного канала.

    Зоны МАХ индикатора соответствуют перегрузке трактов приемника, зона БАТ – нормальному состоянию АБ. Сброс памяти Δt осуществляется при отжатой кнопке ВИ.

    Гнезда:

    • ВХОД АД (на задней стенке) – для подключения акустического датчика (АД);
    • ТЛФ (на задней стенке) – для подключения телефонов;
    • (на аккумуляторном отсеке) – для подключения зарядного устройства.

    Тумблер ТЛФ (на задней стенке) – для оперативного отключения прослушивания.

  • Технические характеристики приемника акустического ПА-1000А:

    Параметр Значение
    Количество каналов приема:
    – акустического сигнала 2 (А1,А2)
    – электромагнитного импульса 1 (М)
    Период следования принимаемых импульсов 0,5…10 сек
    Полосы принимаемых частот:
    – канал А1 130…180 Гц
    – канал А2 100…1000 Гц
    Крутизна спада АЧХ за пределами границ полос пропускания, не менее:
    – канал А1 40 дБ/окт
    – канал А2 20 дБ/окт
    Диапазон измеряемых времен задержки между принятыми сигналами в каналах М и А2 0…100 мсек
    Коэффициенты усиления в каналах приема, не менее 80 дБ
    Диапазон регулировки усиления, не менее 70 дБ
    Ток потребления в режиме молчания, не более 10 мА
    Режимы прослушивания сигналов с помощью телефонов А1; А2; М; М+А2 (АМ)
    Порог шумоподавления при включенном режиме ШП 12 дБ
    Время непрерывной работы от встроенного аккумулятора (АБ), не менее 100 ч
    Температура окружающей среды, °С -30...+40
    Относительная влажность воздуха, при 25°С, % 90
    Атмосферное давление, мм рт. ст. 530...800
  • Комплект поставки ПА-1000А

    Наименование, Индекс Применение Фото ПА-1000А
    (без принадлежностей)
    ПА-1000А
    (с принадлежностями)
    1. Приемник ПА-1000А
    ПУИА.566115.008
    Предназначен для поиска и точной окончательной локализации повреждений силовых кабелей акустическим методом. Используется совместно с импульсным ударным высоковольтным генератором. 1 1
    2. Зарядное устройство УЗ 500 / 1,2
    ПУИА.566115.023
    Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. 1 1
    3. Датчик акустический АД–1000
    ПУИА.566115.022-01
    Акустический поиск является без сомнения самым простым и очень точным методом поиска повреждения в кабельных линиях, более того это один из немногих методов который позволяет искать однофазные повреждения и повреждения с «заплывающей» проводкой. - 1
    4. Телефоны головные ТФ-1000
    ПУИА.566115.012-01
    Телефоны головные ТФ-1000 предназначены для эксплуатации в составе индукционных поисковых приемников. - 1
    5. Чехол Для приемника 1 1
    6. ПУИА.566115.027 Сумка укладочная - 1
    7. Паспорт ПУИА.566115.008 ПС Паспорт приемника акустического ПА-1000А 1 1
