Locator Set — система для точной локации мест повреждений и проведения трассировки высоковольтных кабелей Wmax=50 Вт

Код товара: 24548
  • Назначение системы Locator Set:

    Система локации Locator Set используется, главным образом, для точного определения мест повреждения и расположения подземных кабелей и трассировки кабельных линий. С широким спектром различных дополнительных принадлежностей Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей. Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (SSG, системами серии Syscompact или другими генераторами высоковольтных импульсов) для поиска места повреждения в кабельной линии.

    При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя.

    На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.

    В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий.

    В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании двух заглубляемых в грунт зондов.

    Решаемые задачи:

    • Точная локация неисправностей кабелей, используя акустический метод
    • Точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью мощного радиочастотного генератора TG 20 / 50 или TG 600
    • Трассировка кабельной линии
    • Точная локация неисправностей кабелей, используя измерение разности времени прихода электромагнитного и акустического сигнала от места пробоя
    • Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном
    • Определение глубины залегания кабелей
    • Идентификация кабелей в пучке с помощью избирательных катушек AS
    • Детектирование кабелей, находящихся под напряжением
    • Локация кабелей и мест их соединений
    • Локализация дефектов в оболочке кабеля.
  • Параметр Значения
    Универсальный локатор UL30
    Частота фильтра для устанавливаемого на поверхности грунта микрофона 200, 300, 500, 800, 1000 Гц
    Частота сигнала, принимаемого поисковой катушкой 815 Гц; 2 кГц; 10 кГц
    Фильтр цифровой
    Коэффициент усиления 0 … 38 дБ
    Чувствительность микрофона < 1 мкВ
    Усиление микрофона > 120 дБ
    Диапазон задержки распространения акустического сигнала 0 … 96 мс
    Интервал рабочих температур от -20 до +55 °С
    Электропитание 4 х 1,5-В элементов (IEC LR 6)
    Время питания от батарей (при нормальных условиях эксплуатации) приблизительно 40 ч
    Масса UL30 550 г
    Масса BM30 около 2,5 кг
    Генератор звуковой частоты TG 20/50
    Выходная мощность 0 … 50 ВА при сетевом питании
    0 … 20 ВА при работе от аккумуляторных батарей
    Выходной ток максимум 8 А
    Частоты 2 частоты, выбираются переключением
    2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА
    10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА
    Выходной импеданс 7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка
    Зарядный блок (встроенный) защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах
    Защита при разрядке батарей Прибор выключается до того, как ба- тарея полностью разрядится
    Время работы от аккумуляторной батареи при вых. мощности 20 ВА: приблизительно 2,5 ч
    питание от сети напряжением 220…240 В 10%; 50/60 Гц
    Электропитание От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения)
    Интервал рабочих температур от -20 до + 50 °С
    Габаритные размеры 290 х 130 х 240 мм
    Масса 9,5 кг

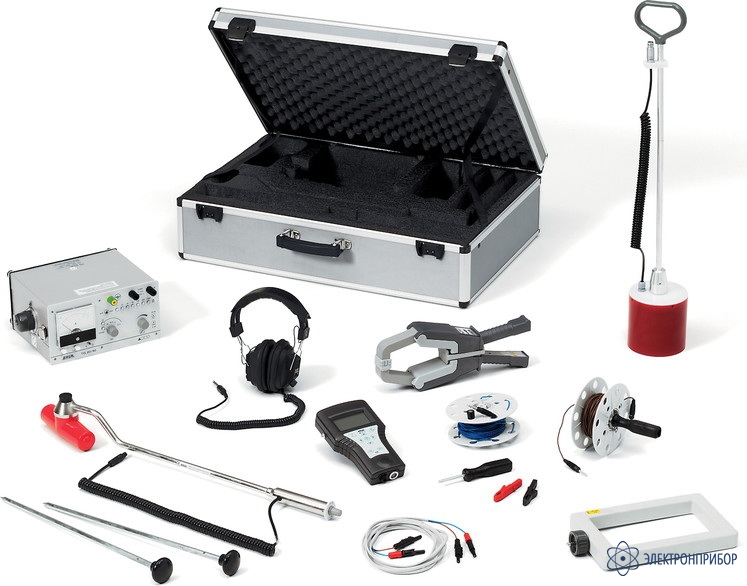

  • Комплект поставки Locator Set

    Наименование Количество
    Кейс транспортировочный 1
    Локатор универсальный UL 30 1
    Батарея 1,5 В, IEC LR 6 4
    Ремень для переноски UL 30 1
    Катушка поисковая SP 30 1
    Телефон головной KH 1
    Шнур сетевого питания TG 20/50 1
    Провод вспомогательный длиной 25 м на катушке портативной 1
    Кабель соединительный, 2 м, красный цвет 1
    Кабель соединительный, 2 м, черный цвет 1
    Штыри заземления 1
    Руководство по эксплуатации 1
    TG 20/50 - генератор звуковой частоты Wmax=50ВА 1

    Доплнительная комплектация

    Наименование Цена
    Аксессуары для отыскания дефектов в оболочке кабеля для совместного использования с UL 30 или KFM 1 По запросу
    Головной телефон с улучшенной шумозащищённостью По запросу
    Грунтовой микрофон BM 30 По запросу
    Катушка избирательная 10 000Гц AS 10/30 По запросу
    Катушка избирательная 2 000 Гц AS 2/30 По запросу
    Клещи индукционные AZ 10/D 70 По запросу
    Клещи индукционные AZ 10/D 80 По запросу
    Рамочная антенна индукционная RA10 По запросу
    Соединительный кабель для подключения к аккумуляторной батарее, 5 м По запросу
