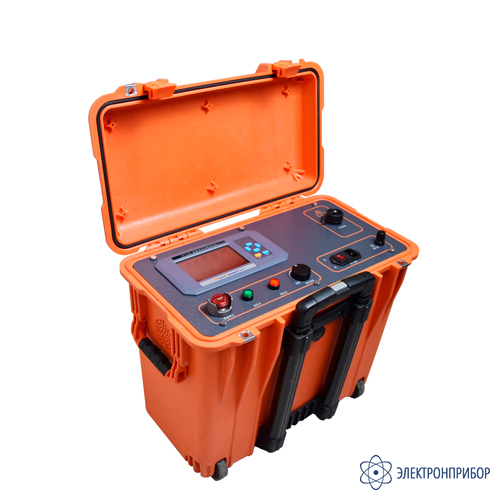

МИР SHILO Plus — высоковольтный цифровой мост
Код товара: 84825-
-
Гарантия
1 год
-
Производитель
Назначение высоковольтного цифрового моста МИР SHILO Plus:
Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo Plus предназначена для испытания кабелей и оболочек кабелей, а также предварительной и точной локализации мест повреждений. Также МИР Shilo Plus может точно определить местоположение дефектов оболочек кабельных линий с использованием метода шагового напряжения (дополнительное оборудование - МИР Locator S или МИР digiPro Plus).
Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР SHILO Plus может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ.
Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.
Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора МИР Locator S или МИР DigiPro Plus.
Максимальное выходное напряжение высоковольтного моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.
Особенности высоковольтного цифрового моста МИР SHILO Plus:
- предварительная и точная локализация (благодаря встроенному импульсному ВВ генератору) мест повреждений кабелей и оболочек кабелей;
- цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования;
- прибор специально изготовлен для использования на протяженных КЛ с большой емкостью;
- безопасность: прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью;
- выходное напряжение до 8 кВ позволяет быстро определить расстояние до места повреждения оболочки;
- 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях;
- прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов;
- автоматическое измерение сопротивления;
- определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
- отображение на дисплее в реальном времени значения тока, напряжения, сопротивления;
- идеален для поиска неисправности трехфазной унифицированной кабельной жилы;
- в режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается;
- для точного определения места повреждения оболочки совместно с прибором МИР SHILO Plus рекомендуется использовать приемники для точной локализации МИР Locator S или МИР DigiPro Plus.
-
-
Технические характеристики высоковольтного цифрового моста МИР SHILO Plus:
Параметр Значение Испытания Выходное напряжение 0 - 8 кВ Выходной тока 200 мА Разрешение 1 мкА Измерение сопротивления да Ограничение по напряжению и току да Предварительная локализация мест повреждений оболочек кабелей Метод измерения мостовое Измеряемое напряжение/напряжение моста до 8 кВ Измеряемый ток максимально 200 мА Погрешность ±0,1% х длины + 1 м Процедура измерения полностью автоматическая процедура балансировки и измерения Ограничение по напряжению и току да Точное определение мест повреждений оболочек кабелей Импульсное напряжение 100 В - 8 кВ Выходной ток максимум 100 мА Выходная частота импульса 1 Гц Мощность в режиме 400 Вт Общие характеристики Электропитание 110...240 В Частота сетевого напряжения 50/60 Гц Максимальная потребляемая мощность 1000 ВА Интервал рабочих температур -25...+55°С Интервал температур хранения -35...+70°С Максимальная относительная влажность без конденсации Габаритные размеры 500 x 305 x 457 мм Масса, включая принадлежности 18 кг Корпус прибора промышленный, защищенный Pelican case -
Комплект поставки МИР SHILO Plus
№ Наименование Количество 1 Высоковольтный цифровой мост МИР SHILO Plus 1 -
