МИРShilo, МИР-Shilo

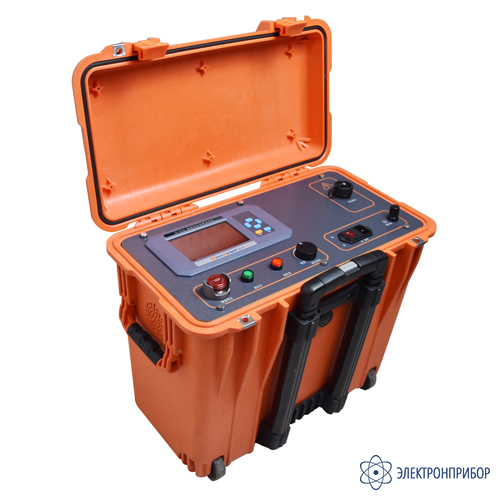

МИР Shilo — высоковольтный цифровой мост
Код товара: 83554-
-
Производитель
Назначение высоковольтного цифрового моста МИР Shilo:
Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo предназначена для испытания кабелей и оболочек кабелей, а также предварительной локализации мест повреждений.
Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР Shilo может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ. Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.
Максимальное выходное напряжение высоковольтного моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.
Особенности высоковольтного цифрового моста МИР Shilo:
- Предварительная локализация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста.
- Для точной локализации мест повреждений кабелей и оболочек кабелей необходимо использовать оборудование МИР Shilo Plus.
- Цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования.
- Прибор специально изготовлен для использования на протяженных КЛ с большой емкостью.
- Безопасность: Прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью.
- Выходное напряжение до 8 кВ. позволяет быстро определить расстояние до места повреждения оболочки.
- 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях.
- Прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов.
- Автоматическое измерение сопротивления.
- Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
- Отображение на дисплее в реальном времени значения тока, напряжения, сопротивления.
- Идеален для поиска неисправности трехфазной унифицированной кабельной жилы.
- В режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается.
-
-
Технические характеристики высоковольтного цифрового моста МИР Shilo:
Параметр Значение Испытания Выходное напряжение 0 - 8 кВ Выходной тока 200 мА Разрешение 1 мкА Измерение сопротивления да Ограничение по напряжению и току да Предварительная локализация мест повреждений оболочек кабелей Метод измерения мостовое Измеряемое напряжение / напряжение моста до 8 кВ Измеряемый ток максимально 200 мА Погрешность ±0,1% х Длины +1м Процедура измерения полностью автоматическая процедура балансировки и измерения Ограничение по напряжению и току да Общие характеристики Электропитание 110 … 240 В Частота сетевого напряжения 50/60 Гц Максимальная потребляемая мощность 1000 ВА Интервал рабочих температур -25 °С … +55 °С Интервал температур хранения -35 °С … +70 °С Максимальная относительная влажность Без конденсации Габаритные размеры 500 x 305 x 457 мм Масса, включая принадлежности 18 кг Корпус прибора Промышленный, защищенный Pelican case -
Комплект поставки МИР Shilo
№ Наименование Количество 1 Высоковольтный цифровой мост МИР Shilo 1 2 5-жильный внешний кабель для измерения мостовым методом 1 3 Кабель короткого замыкания 1 4 Согласующий бокс для Метода коэффициента сопротивления с кабелями 1 5 Кабель защитного заземления 1 6 Разрядная штанга 1 7 Кабель питания 1 8 Штырь заземления 2
