ПВЛ-10 — передвижная высоковольтная лаборатория
Код товара: 59356-
-
Гарантия
12 месяцев
Назначение передвижной высоковольтной лаборатории ПВЛ-10:
Передвижные высоковольтные лаборатории ПВЛ-10 предназначены для проведения оборудования подстанций напряжением до 10 кВ, силовых электрических кабелей до 10 кВ и определения места повреждения кабелей с использованием оборудования предварительной и точной локализации.
Основное оборудование электролаборатории ПВЛ-10 позволяет производить:
- испытание оборудования ТП повышенным переменным напряжением до 50 кВ;
- испытание изоляции кабельных линий повышенным выпрямленным напряжением до 70 кВ с контролем тока утечки;
- испытание кабелелей с изоляцией из сшитого полиэтилена напряжением СНЧ 0,1Гц до 36 кВ;
- прожиг поврежденной изоляции кабельных линий;
- определение расстояния до места повреждения кабеля методами: импульсной рефектометрии, импульсно-дуговым, волновым (колебательный разряд);
- точное определение места повреждения акустическим методом;
- точное определение места повреждения индукционным методом и трассировку кабельной линии.Функции основного оборудования ПВЛ-10:
- испытание изоляции кабельных линий повышенным выпрямленным напряжением;
- испытание изоляции объектов ТП повышенным переменным напряжением;
- определение расстояния до места повреждения кабеля импульсно-дуговым методом (беспрожиговый метод);
- прожиг поврежденной изоляции кабельных линий;
- точное определение места повреждения кабеля акустическим методом;
- точное определение места повреждения кабеля индукционным методом, трассировка кабельных линий.Функции дополнительного оборудования (поставляется по дополнительному заказу):
- испытание кабеля с изоляцией из сшитого полиэтилена повышенным напряжением СНЧ 0,1Гц.
Состав и характеристики ПВЛ-10:

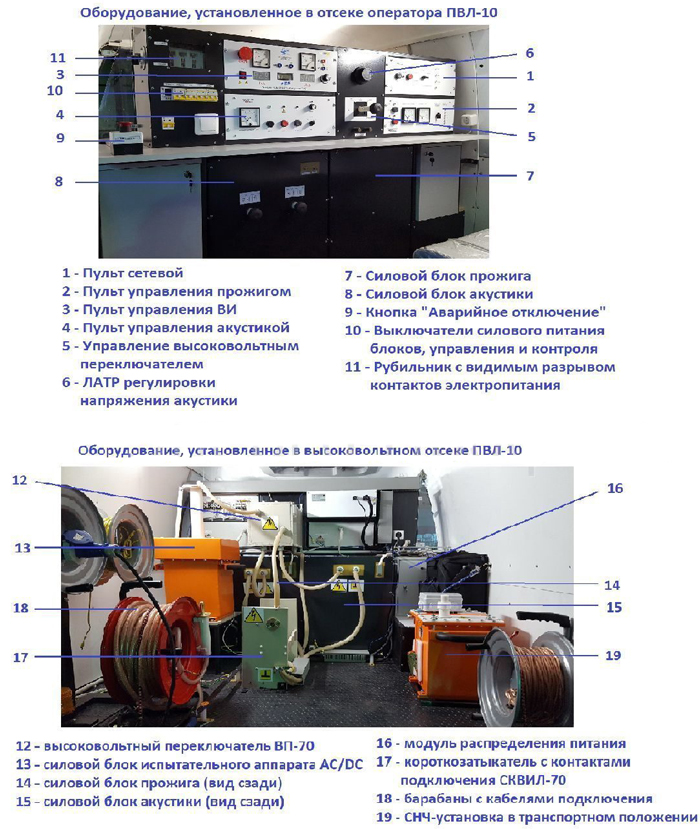

Пульт управления электролабораторией СП-10:

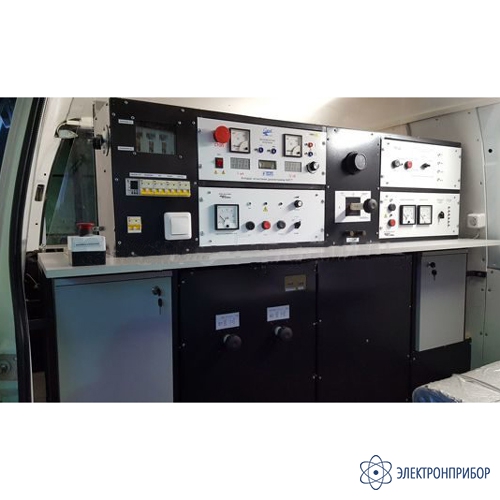

Система управления электролабораторией смонтирована в горизонтально ориентированной приборной стойке оригинальной конструкции, предназначенной для размещения 19-ти дюймовых приборных корпусов следующих блоков: блок сетевой и контроля безопасности, блок управления аппаратом высоковольтных испытаний, блок управления прожигом, блок управления акустикой, а также клеммы для подключения "внешних" приборов и высоковольтный переключатель.
Блок высоковольтных испытаний на базе аппарата АИСТ-50/70:
Испытательное выпрямленное напряжение: 0…70 кВ с контролем тока утечки;
Максимальный ток на выпрямленном напряжении: 25 мА;
Испытательное переменное напряжение: 0…50 кВ;
Максимальный ток на переменном напряжении: 50 мА;
Стрелочная и цифровая системы измерения;
Собственный замыкатель "мягкого разряда";
Внесен в Госреестр СИ РФ.Блок прожига на базе установки УПВР-2040:
6 ступеней прожига с ручным электродистанционным переключением:
- ступень 1 DC: 20 кВ / 200 мА;
- ступень 2 DC: 10 кВ / 400 мА;
- ступень 3 DC: 3,5 кВ / 1,2 А;
- ступень 4 АC: 0,9 кВ / 3,5 А;
- ступень 5 АC: 0,3 кВ / 10 А;
- ступень 6 АC: 70 В / 65 А;
Встроенный замыкатель "мягкого разряда".Блок акустики на базе генератора высоковольтного импульсного ГИ-2000/2:
Режим «АКУСТИКА»:
Напряжение импульса, 2 ступени: 0…10 кВ и 0...20 кВ.
Энергия импульса: до 2000 Дж на каждой ступени.
Переключение ступеней: ручной переключатель на силовом блоке.Режим "ИДМ" (импульсно-дуговой метод, встроенный адаптер дуги):
Система позволяем определить расстояние до места повреждения кабеля при работе генератора высоковольтного импульсного ГИ-2000/2 с использованием рефлектометра Рейс-305, Рейс-405 и др.
Подключение режима ИДМ: ручной переключатель на силовом блоке.Встроенный замыкатель "мягкого разряда".
Система безопасности и оповещения:
- автоматический заземлитель;
- проблесковый маяк;
- звуковая сигнализация;
- контроль потенциала на контуре лаборатории;
- штырь контрольного заземления;
- проблесковый маяк;

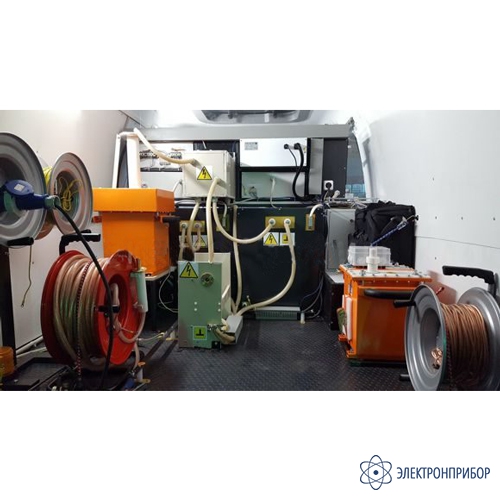

- звуковая сигнализация.Подключение к объекту (стойка с кабельными барабанами):
- кабель питания 30 м;
- кабель защитного заземления 30 м;
- кабель рабочего заземления 30 м;
- кабель высоковольтный экранированный 70 кВ DC 30 метров;
- провод высоковольтный (20 кВ) 30 м с комплектом изоляционных штанг.
Изготовление электролаборатории ПВЛ-10 возможно на базе цельнометалических фургонов ГАЗель, Соболь, Форд Транзит, Фиат Дукато, а также на базе остекленного фургона УАЗ-3741. Количество посадочных мест включая водителя: ГАЗель (NEXT или Бизнес) - до 5 посадочных мест, Соболь-Бизнес - до 5 посадочных мест, УАЗ-3741 - до 5 посадочных мест.
-
-
Технические характеристики передвижной высоковольтной лаборатории ПВЛ-10:
Параметр Значение Пульт управления электролабораторией СП-10 Вмещает Блок сетевой и контроля безопасности, блок управления аппаратом высоковольтных испытаний, блок управления прожигом, блок управления акустикой, а также клеммы для подключения "внешних" приборов и высоковольтный переключатель Блок высоковольтных испытаний на базе аппарата АИСТ-50/70 Испытательное выпрямленное напряжение 0…70 кВ с контролем тока утечки Максимальный ток на выпрямленном напряжении 25 мА Испытательное переменное напряжение 0…50 кВ Максимальный ток на переменном напряжении 50 мА Система измерения Стрелочная и цифровая Замыкатель "мягкого разряда" Собственный Блок прожига на базе установки УПВР-2040 Ступени прожига с ручным электродистанционным переключением Ступень 1 DC 20 кВ / 200 мА Ступень 2 DC 10 кВ / 400 мА Ступень 3 DC 3,5 кВ / 1,2 А Ступень 4 АC 0,9 кВ / 3,5 А Ступень 5 АC 0,3 кВ / 10 А Ступень 6 АC 70 В / 65 А Блок акустики на базе генератора высоковольтного импульсного ГИ-2000/2 Режим «АКУСТИКА» Напряжение импульса 2 ступени 0…10 кВ и 0...20 кВ Энергия импульса До 2000 Дж на каждой ступени Переключение ступеней Ручной переключатель на силовом блоке Режим "ИДМ" (импульсно-дуговой метод, встроенный адаптер дуги) Система позволяем определить расстояние до места повреждения кабеля при работе генератора высоковольтного импульсного ГИ-2000/2 с использованием рефлектометра Рейс-305, Рейс-405 и другие. Подключение режима ИДМ - ручной переключатель на силовом блоке. Замыкатель "мягкого разряда" Встроенный Система безопасности и оповещения Заземлитель Автоматический Проблесковый маяк Есть Сигнализация Звуковая Контроль потенциала На контуре лаборатории Штырь контрольного заземления Есть Подключение к объекту (стойка с кабельными барабанами) Кабель питания 30 м Кабель защитного заземления 30 м Кабель рабочего заземления 30 м Кабель высоковольтный экранированный 70 кВ DC 30 метров Провод высоковольтный 20 кВ 30 м с комплектом изоляционных штанг Характеристики базового автомобиля Тип Газель, Соболь 4х2, (4х4) цельнометаллический фургон, «передвижная лаборатория», бензиновый (дизельный) двигатель Количество посадочных мест Водитель + 2 пассажира Отсеки Отсек оператора, высоковольтный отсек Наблюдение за оборудованием в высоковольтном отсеке прозрачная перегородка между отсеками Общие характеристики Напряжение питания 220В, 50Гц Максимальный ток потребления 40А -
Комплект поставки ПВЛ-10
№ Наименование Количество 1 Передвижная высоковольтная лаборатория ПВЛ-10 1 Дополнительная комплектация ПВЛ-10:
(Поставляется за отдельную плату)
№ Наименование 1 Высоковольтная установка для испытания кабелей с полиэтиленовой изоляцией напряжением СНЧ до 36 кВ 0,1Гц 2 Мегаомметр М4122U 3 Измеритель сопротивления заземления 4 Индукционно-поисковый комплект (различные варианты) 5 Бензиновая электростанция с креплением в транспортном положении -
Дополнительная комплектация ПВЛ-10
