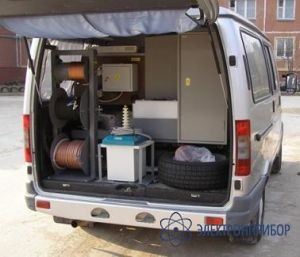

Электромастер — передвижная кабельная электротехническая лаборатория

Код товара: 26466

    • Гарантия

      1 год

    Назначение электротехнической лаборатории Электромастер:

    Передвижные электротехнические лаборатории «Электромастер» предназначены для испытания силовых кабельных линий 6, 10 кВ и поиска мест их повреждения с использованием оборудования предварительной и точной локализации.

    ЭТЛ может быть выполнена на шасси типа: ГАЗ-27527, ГАЗ-3308, Соболь 4х4, ЗИЛ, УРАЛ, КАМАЗ, ПАЗ, Ford или на автомобиле Заказчика.

    Указана стоимость базового варианта электролаборатории на базе ГАЗель 2705 (карбюратор).

  • Комплект поставки Электромастер

    Базовый состав оборудования ЭТЛ и его технические характеристики:

    1. Высоковольтная испытательная установка УВУ-50\70-03Л Предназначена для испытаний и проверки диэлектрической прочности изоляции переменным и постоянным током, а также для первичного прожига силового кабеля.
    Переменное напряжение - 50 кВ
    Выпрямленное напряжение - 70 кВ
    Наибольший рабочий ток - 40 мА
    2. Прожигающая установка ВУПК-03-25. (прожиг + дожиг) Прожигающая установка предназначена для прожига дефектной изоляции и создания металлического соединения между жилами кабеля в месте повреждения изоляции. Установка обеспечивает АВТОМАТИЧЕСКОЕ выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150 В, 2-я - 400 В, 3-я -1050 В, 4-я 5000 В, 5-я – 20 000 В
    Мах напряжение на выходе до 25 кВ;
    Мах сваривающий ток 55 А.
    3. Блок акустики АКУ-01 и акустический кабелеискатель АК-01 Предназначен для Определение места повреждения акустическим методом
    Выходное напряжение, 5 кВ
    Энергия импульса, 2000 Дж
    4. Пульт управления и высоковольтный переключатель с автоматическим заземлителем Предназначен для коммутации узлов и блоков лаборатории по цепям питания, выбора режима работы, управления системой безопасности. Пульт оснащен измерительными приборами, а также приборами индикации и сигнализации.
    5. Стойка с кабельными барабанами - кабель сетевого питания 220 В, 25 м.
    - высоковольтный бронированный кабель СКВИЛ-70, 25 м.
    - гибкий медный провод заземления, 25 м.
    (длина и состав кабелей может быть изменен)
    6. Вспомогательные средства безопасности - диэлектрические перчатки -2 шт.
    - боты – 2 шт.
    - диэлектрический коврик -1 шт.
    - каска - 2 шт.
    - переносное заземление – 1 шт.
    - штанга оперативная -1 шт.
    - указатель напряжения -1 шт.
    7. Система обеспечения электробезопасности персонала - контроль заземления лаборатории
    - система аварийного отключения лаборатории
    - система звуковой и световой сигнализации
    8. Прочее - электрообогреватель салона.
    - огнетушитель, аптечка, знак аварийной остановки, домкрат.
    - предупредительный маячок «высокое напряжение».
    9. Комплект эксплуатационной документации и схем ЭТЛ
    10. Документы для постановки ЭТЛ на учет в ГИБДД как «спецавтомобиля-электролаборатории»

    Напряжение питания всех устройств 220 В, 50 Гц.

    Дополнительно устанавливаемое оборудование:

    1. Трассоискатель МИП-01 для определение прохождения трасс и глубины залегания кабелей ин-дукционным методом.
    2. Рефлектометр Рейс-105М или Рейс -305.
    3. Измеритель сопротивления заземления.
    4. Мегаомметр.
    5. Электростанция «HONDA» (или аналогичная) любой мощности.
    6. Комплект портативных радиостанций.

    или любое другое оборудование по желанию заказчика.
