ПКЖ-904М — прибор контроля чистоты жидкости
Код товара: 83366-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
96151-25 до 14.08.2030
Назначение прибора контроля чистоты жидкости ПКЖ-904М:
Прибор контроля чистоты жидкости ПКЖ-904М предназначен для измерений счетной концентрации взвешенных частиц механических примесей в технологических и горюче-смазочных жидкостях.
Область применения прибора контроля чистоты жидкости ПКЖ-904М:
Прибор предназначен для контроля чистоты керосина, масел (гидравлического, трансформаторного, моторного, индустриального), спиртов, воды и других оптически однородных жидкостей, применяемых при изготовлении, эксплуатации и ремонте машин, приборов, а также для контроля технологических процессов и качества продукции, исследовательских целей.
Описание прибора контроля чистоты жидкости ПКЖ-904М:

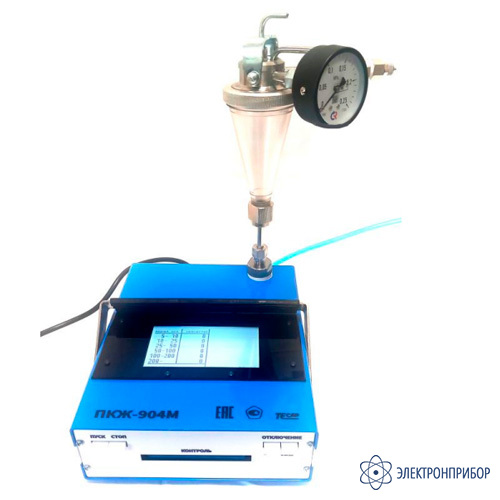

Конструктивно прибор ПКЖ-904М представляет собой моноблок, в корпусе которого расположены измерительный датчик (съемный) и электронный узел. При эксплуатации на пробоотборный вход прибора устанавливается пробоотборник, куда заливается проба.
Основными элементами измерительного датчика являются: проточная ячейка, источник света (светодиод), оптическая система, формирующая световой луч для освещения проточной ячейки, и фотоприемник.
Электронный узел осуществляет обработку измерительных сигналов с фотоприемника, отображение и хранение данных, а также обеспечивает управление аппаратной частью прибора.
Пробоотборник представляет собой колбу в виде воронки с герметичной крышкой, которая является также устройством поддавливания пробы (при необходимости). Для этого в крышке предусмотрены: штуцер для подвода воздуха под давлением, штуцер для подключения манометра, контролирующего давление воздуха, и дренажный штуцер.
Прибор имеет встроенный жидкокристаллический дисплей для отображения данных, расположенный на верхней панели корпуса. Результаты измерений отображаются в виде значений счетной концентрации частиц в жидкости по размерным диапазонам частиц, а также в виде класса чистоты жидкости по ГОСТ 17216-2001.
Корпус измерительного датчика выполнен из нержавеющей стали, оптические детали – из кварцевого стекла, материалы пробоотборника – нержавеющая сталь и поликарбонат. Питание прибора осуществляется от сети переменного тока.
По способу эксплуатации приборы являются переносным оборудованием. Для этого на приборе предусмотрена соответствующая ручка.
-
-
Технические характеристики прибора контроля чистоты жидкости ПКЖ-904М:
Параметр Значение Диапазон измерений счетной концентрации взвешенных частиц в жидкости, частиц/100 см3 от 100 до 150000 Пределы допускаемой относительной погрешности измерений счетной концентрации взвешенных частиц в жидкости, % ±30 Наименьший размер регистрируемых взвешенных частиц в жидкости, мкм 5 Параметры электрического питания от сети переменного тока:
- напряжение переменного тока, В
- частота переменного тока, Гц
от 198 до 242
от 49 до 51Габаритные размеры, мм, не более:
- высота без пробоотборника/с пробоотборником
- ширина
- длина
220/600
240
320Масса без пробоотборника/с пробоотборником, кг, не более 5,0/6,0 Время прогрева, мин, не более 5 Время непрерывной работы, ч, не более 8 Условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха при температуре плюс 20 °C, %, не более
- атмосферное давление, кПа
- кинематическая вязкость пробы жидкости, сСт, не более
- расход пробы, см3 /мин
от 15 до 35
80
от 84,0 до 106,7
50
100±10 -
Комплект поставки ПКЖ-904М
№ Наименование Количество 1 Прибор контроля чистоты жидкости ПКЖ-904М 1 2 Руководство по эксплуатации 1 -
