Определение наличия механических примесей в трансформаторном масле
АЗЖ-975 ГРАН-152 ГРАН-152.1 ПКЖ-904М

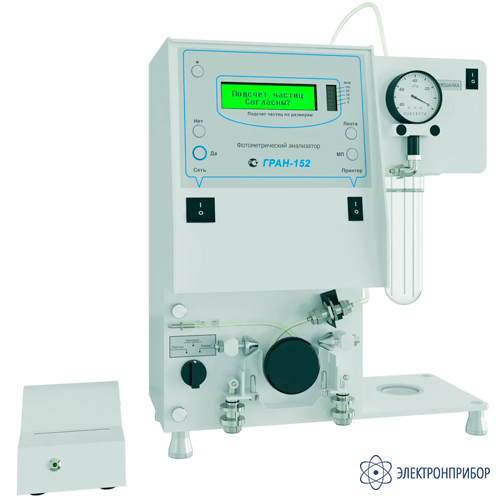

ГРАН-152 гранулометрический анализатор

Код товара: 22594
  • 22979-02
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      22979-02 до 09.10.2027

    • Реестровый номер РРПП

      10925171

    • Производитель

      ТЕХНОПРИБОР

    Назначение гранулометрического анализатора ГРАН-152:

    Анализатор фотометрический счетный механических примесей ГРАН-152 предназначен для измерения в жидкостях числа взвешенных частиц различных размеров, их классификации по размерным группам и определения классы чистоты жидкости в соответствии с нормами ГОСТ 17216-2001 "Промышленная чистота. Классы чистоты жидкостей".

    Варианты исполнения гранулометрического анализатора ГРАН-152:

    Особенности гранулометрического анализатора ГРАН-152:

    • сделано в России;
    • поверка в аккредитованной лаборатории производителя;
    • расширение гарантии до 50 месяцев с даты производства;
    • наработка на отказ 25 000 часов;
    • измерение числа взвешенных частиц в жидкостях;
    • различный размер определяемых взвешенных частиц;
    • ГОСТ 17216 или NAS 1638.

    Описание гранулометрического анализатора ГРАН-152:

    Анализатор может работать в двух режимах:

    • режим 1 – производится подсчет частиц отбираемых из ёмкости пробоотборника;
    • режим 2 – производится непрерывно-циклический подсчёт частиц отбираемых непосредственно из потока контролируемой жидкости.

    Для обеспечения представительного пробоотбора анализатор комплектуется набором пробоотборников.

    Посредством анализатора можно определять:

    • в режиме 1:
      - гранулометрический состав взвешенных в жидкостях частиц;
      - классы чистоты жидкостей по ГОСТ 17216-2001;
      - дисперсный состав различных эмульсий и суспензированных порошков.
    • в режиме 2:
      - эффективность работы фильтров;
      - момент достижения требуемого класса чистоты жидкости в процессе её фильтрации от механических загрязнений.

    Уровень автоматизации. В анализаторе многие процессы автоматизированы, в том числе:

    • подсчёт количества частиц и их сортировка по размерным группам;
    • прокачка жидкости пробы через измерительную кювету и дозирование требуемого объёма, в зависимости от рабочих свойств жидкости и условий внешней среды;
    • калибровка порогов регистрации частиц по размерам;
    • оценка погрешности подсчёта частиц;
    • распечатка на принтере полного протокола результатов измерений.

    Измеряемые жидкости: различные масла, смазки, топлива, спирты, водные растворы, жидкие лекарства, пищевые продукты и другие жидкости нейтральные по химическому составу к силиконовым трубкам (это ограничение связано с тем что в насос-дозаторе анализатора использована силиконовая трубка).

  • Технические характеристики гранулометрического анализатора ГРАН-152:

    Параметр Значение
    Размерные группы частиц от 5 до 10
    от 10 до 25
    от 25 до 50
    от 50 до 100
    от 100 и более
    Точность измерения, класс чистоты не более ±1
    Рабочая температура анализируемой жидкости, °C от 5 до 55
    Кинематическая вязкость анализируемой жидкости при рабочей температуре, сСт не более 50
    Размеры фотометрируемой зоны регистрации волюметрической измерительной ячейки, мкм 25 × 800 × 800
    Пределы допускаемого значения относительной погрешности подсчета количества частиц с размерами: 5, 10, 25, 50, 100 мкм, % не более ±3
    Диапазон преобразования результатов подсчёта частиц в соответствии с нормами ГОСТ 17216-2001 от 4 до 17
    Объём жидкости в пробоотборе, мл 10
    25
    50
    100
    Пределы допускаемого значения абсолютной погрешности дозирования проб с объемом 100 см3, не более, см3 ±2
    Время установления рабочего режима, не более, мин 15
    Условия эксплуатации анализатора
    Температура окружающей среды, °C от 10 до 35
    Относительная влажность воздуха при 25°C (и при более низких температурах без конденсации влаги), % от 45 до 75
    Атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7
    (от 630 до 795)
    Параметры электрического питания
    Напряжение постоянного тока, В от 187 до 242
    Частота, Гц от 49 до 51
    Потребляемая мощность, ВА не более 100
    Электрическое сопротивление изоляции силового трансформатора между обмотками при температуре окружающей среды 20 ± 5°C и относительной влажности не более 80%, МОм, не менее 40
    Средняя наработка на отказ, ч, не менее 25000
    Средний срок службы, лет 10
    Габаритные размеры (Д×Ш×В), мм, не более 450 × 380 × 230
    Масса, кг, не более 26

  • Комплект поставки ГРАН-152

    № Наименование
    ГРАН-152
    (12 пробоотборных ёмкостей)    		 ГРАН-152
    (6 пробоотборных ёмкостей)
    1 Анализатор фотометрический счетный механических примесей ГРАН-152 1 1
    2 Принтер (в том числе: бумага – 6 рулонов, картридж – 1 штука) 1 1
    3 Кабель сетевой 1 1
    4 Пробоотборная ёмкость с крышкой 12 6
    5 Тарелка (сборник капель) 1 1
    6 Комплект контрольных светофильтров СФ-1 и СФ-2 1 1
    7 Кабель-адаптер (для контроля порогов) 1 1
    8 Кабель-адаптер (для подключения внешнего счетчика) 1 1
    9 Пассик мешалки 1 1
    10 Трубка силиконовая L = 300 мм (для перистальтического насоса) 1 1
    11 Трубка силиконовая L = 700 мм, соединительная 1 1
    12 Вставка плавкая 1 1
    13 Контейнер 1 1
    14 Руководство по эксплуатации 1 1
    15 Декларация о соответствии ТР ТС 004/2011; ТР ТС 020/2011 1 1
    16 Сертификат об утверждении типа 1 1
    17 Паспорт на манометр (в составе прибора) 1 1
    18 Паспорт 1 1
