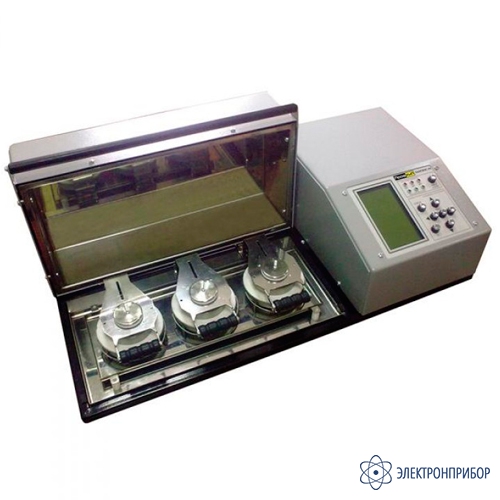

ТАНГЕНС-М — установка измерения диэлектрических потерь жидких диэлектриков

Код товара: 66143

  • Назначение установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС-М:

    Установка измерения диэлектрических потерь жидких диэлектриков Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

    Особенности установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС-М:

    • Три измерительных ячейки;
    • Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
    • В нормальных и рабочих условиях применения готовность к работе в течение не более 2 минуты после включения;
    • Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам;
    • Измерение температуры пробы трансформаторного масла;
    • Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин);
    • Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений;
    • Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения;
    • Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла;
    • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры;
    • Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч);
    • Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч;
    • Средний срок службы измерителя: не менее 8 лет

  • Технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС-М:

    Параметр Значение
    Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже
    Рабочие частоты встроенного источника высокого напряжения 50 Гц и 54 Гц
    Отклонение частоты ±0.1%
    Диапазон измерений тангенса угла диэлектрических потерь 1х10-4 … 0.99
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц +(2х10-4 + 0.05 tgδ)%
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц +(2,5х10-4 + 0,07 tgδ)%
    Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м 2000 В
    Предел допускаемой относительной основной погрешности при измерении рабочего напряжения 1.0%
    Коэффициент амплитуды синусоидального напряжения источника √2 ±2%
    Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ 5 пФ … 100 пФ
    Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц 1 пФ + 0.01 Сх
    Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц 1 пФ + 0.03 Сх
    Предельное отклонение температуры измеряемой жидкости от заданной температуры +1°С
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ +3%
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ +3%
    Предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика +1°С
    Время нагрева до 90°C 80 мин ±20 мин
    Диапазон работы нагревателя 30°С … 120°С
    Время сушки при температуре от 100°С до 120°С 60 мин … 90 мин
    Общие характеристики
    Нормальные условия применения Температура окружающего воздуха 20°С ±5°С
    Относительная влажность воздуха, % 80% при 25°С
    Атмосферное давление 84 кПа … 106 кПа (630 мм ртутного столба … 795 мм ртутного столба)
    Частота питающей сети 50 Гц ±1 Гц
    Рабочие условия применения Температура окружающего воздуха 10°С … 35°С
    Относительная влажность воздуха, % До 80% при 30°С
    Атмосферное давление 70 кПа … 106.7 кПа (537 мм ртутного столба … 800 мм ртутного столба)
    Частота питающей сети 50 Гц ±1 Гц
    Предельные условия транспортирования Температура окружающего воздуха, °С -20°С … 50°С
    Относительная влажность воздуха, % 95% при 30°С
    Атмосферное давление 70 кПа … 106.7 кПа (537 мм ртутного столба … 800 мм ртутного столба)
    Транспортная тряска Число ударов в минуту 80 … 120
    Максимальное ускорение 30 м/с2
    Объем ячейки 60 см3 ±2 см3
    Напряжение питающей сети однофазного переменного тока частотой 50 Гц 220 В ±22 В
    Потребляемая мощность Не более 0.6 кВА
    Габаритные размеры 737 х 393 х 192 мм
    Вес 20,5 кг

  • Комплект поставки ТАНГЕНС-М

    № Наименование Количество
    1 Установка измерения диэлектрических потерь жидких диэлектриков Тангенс-М 1
    2 Ячейка измерительная 3
    3 Зарядное устройство 1
    4 Провод соединительный высоковольтный 1
    5 Кабель сетевой 1
    6 Кабель заземления 1
    7 Руководство по эксплуатации 1
