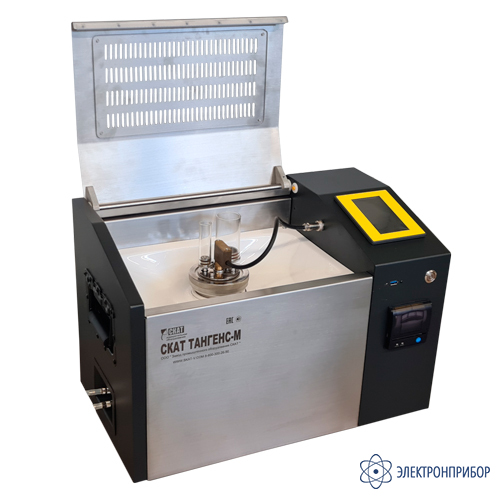

СКАТ-ТАНГЕНС-М — тестер диэлектрических жидкостей

Код товара: 71750
  • в наличии
    93557-24
    Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      93557-24 до 23.10.2029

    • Производитель

      СКАТ, Россия

    Сертификаты

    Назначение тестера диэлектрических жидкостей СКАТ-ТАНГЕНС-М:

    Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М предназначен для контроля качества и испытания жидких диэлектриков. Область применения прибора - контроль качества жидких диэлектриков (электроизоляционных масел), применяемых в различных маслонаполненных энергоустановках, электроизмерительных приборах и аппаратах в целях обеспечения надежной работы электрооборудования на всех этапах его эксплуатации.

    Особенности тестера диэлектрических жидкостей СКАТ-ТАНГЕНС-М:

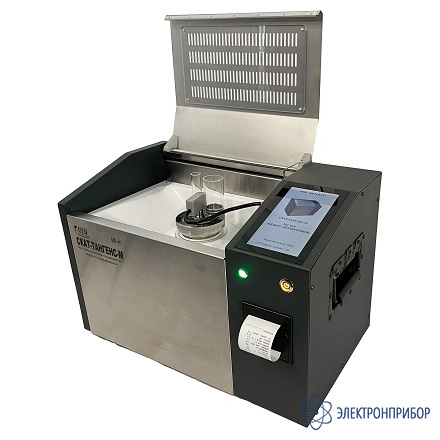

    • Сенсорный цветной экран (7,0 дюймов) для эффективного управления и контроля за испытаниями.

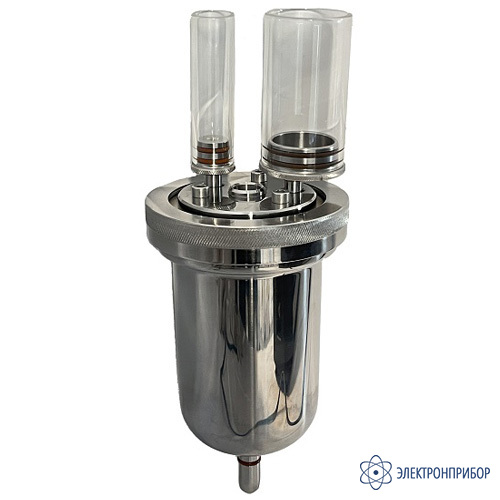

    • Автоматизированный процесс проведения прямого измерения тангенса диэлектрических потерь и косвенного измерения относительной диэлектрической проницаемости жидких диэлектриков по измеряемой электрической емкости измерительной ячейки трехзажимного типа, которая соответствует ГОСТ Р МЭК 60247-2013 IEC 60247. Заливка пробы масла производится в стакан наливной установленный в ячейку. Контроль подаваемого напряжения и температуры нагрева ячейки осуществляется с помощью электрода измерительного с датчиком температуры.
    • Использование цифрового гармонического анализа сигналов при получении и обработки результатов для проведения испытаний.
    • Проведение испытаний жидких диэлектриков при действующем напряжении переменного тока, приложенного к измерительной ячейке от 500 до 2000 В, что соответствует напряженности переменного электрического поля в зазоре измерительной ячейки в диапазоне от 0,25 до 1 МВ/м.
    • Возможность проведения испытаний на частотах от 40 до 64 Гц в диапазоне температуры окружающей среды от плюс 10 ºC до плюс 40 ºC.

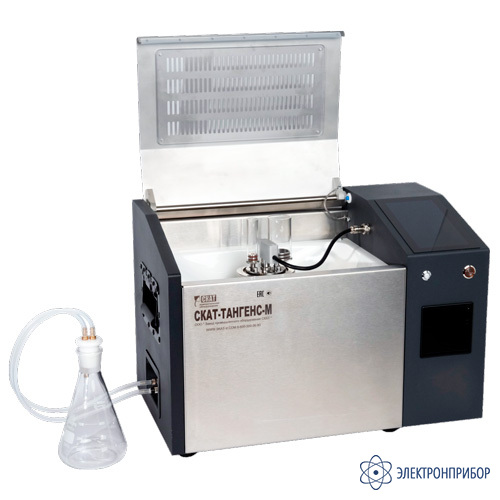

    • Устройство заправки и слива масла (вакуумный насос) позволяют быстро и качественно в автоматизированном режиме проводить испытания с жидкими диэлектриками без разбора ячейки, как внутри прибора, так и ячейки, установленной вне прибора на подставке.
    • Минимальное количество компонентов, что упрощает сборку и разборку измерительной ячейки.
    • Управляемый микропроцессором индукционный нагрев испытательной ячейки от 60 до 110°C.
    • Система датчиков обеспечивает безопасную работу только при закрытой крышке прибора.
    • Термопринтер для автоматической печати результатов испытаний в конце проверки или ручной печати сохраненных ранее в энергонезависимой памяти отчетов.

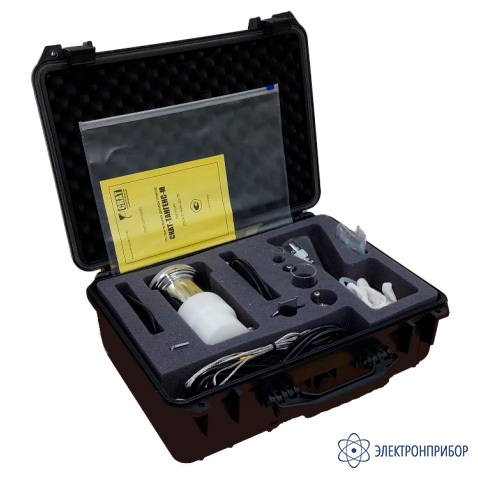

    • Удобный и прочный кейс для транспортировки и хранения принадлежностей, ячейки измерительной и устройства для периодического контроля прибора в условиях лаборатории.
    • Программное обеспечение для работы с сохраненными результатами испытаний на персональном компьютере.
    • Язык интерфейса: Русский, Английский. Прибор соответствует требованиям стандартов ГОСТ Р МЭК 60247-2013, ГОСТ 6581-75.



  • Технические характеристики тестера диэлектрических жидкостей СКАТ-ТАНГЕНС-М:

    Параметр Значение
    Диапазон измерений тангенса угла диэлектрических потерь от 1‧10-4 до 1
    Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь ±(0.00015+0.01·tgδ*)
    Диапазон измерений электрической емкости, пФ от 28 до 1000
    Пределы допускаемой относительной погрешности измерений электрической емкости, % ±1
    Диапазон воспроизведений среднеквадратических значений напряжения переменного тока частотой от 40 до 62 Гц, В от 500 до 2000
    Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой от 40 до 62 Гц, % ±1
    Время установления рабочей температуры нагрева ячейки от 40 до110 ºС, мин, не более 50
    Время проведения измерений при установившейся температуре, с, не более 120
    Параметры электрического питания:
    - номинальное напряжение сети переменного тока, В
    - номинальная частота сети переменного тока, Гц
    220
    50
    Максимальная полная мощность, потребляемая прибором, В‧A, не более 300
    Габаритные размеры средства измерения (длина×ширина×высота), мм, не более:
    - прибора
    - кейса транспортировочного с комплектом принадлежностей

    540×330×360
    520×395×185
    Масса, кг, не более:
    - прибора
    - кейса транспортировочного с комплектом принадлежностей
    24
    9
    Условия эксплуатации:
    - температура окружающей среды, °С
    - относительная влажность при температуре +25 ºС, %, не более
    - атмосферное давление, кПа
    от +10 до +40
    80
    от 84 до 106,7
    Минимальный объем пробы диэлектрика для измерения, мл 70
    Диапазон температур нагрева ячейки измерительной, ºС 40-110
    Точность поддержания температуры, ºС ±1.0
    Средняя наработка на отказ в нормальных условиях применения, ч, не менее 5000
    Средний срок службы, лет, не менее 5

    Примечание: * tgδ – измеренное значение тангенса угла диэлектрических потерь.

  • Комплект поставки СКАТ-ТАНГЕНС-М

    № Наименование Количество
    1 Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М 1
    2 Кейс транспортировочный с комплектом принадлежностей 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1

  • Файлы для СКАТ-ТАНГЕНС-М
