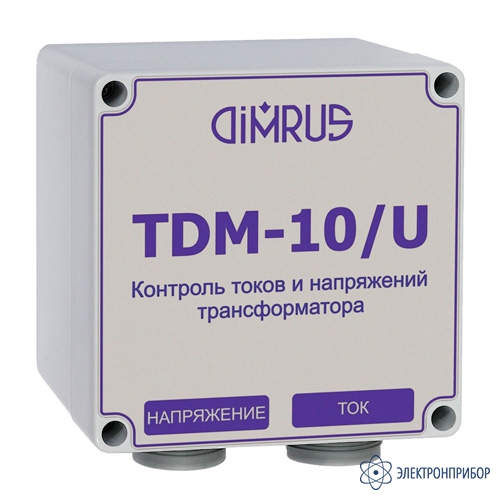

TDM-10/U — модуль контроля токов и расширений для TDM-10

Код товара: 60686

  • Назначение модуля контроля токов и расширений для TDM-10 TDM-10/U:

    Для расширения диагностических функций и возможностей системы мониторинга TDM-10 на контролируемый трансформатор может быть смонтирован дополнительный модуль расширения марки TDM-10/U. Этот модуль предназначен для контроля и мониторинга токов нагрузки и напряжений вторичной обмотки трансформатора и в базовую поставку системы мониторинга не входит.

    Дополнительный измерительный модуль TDM-10/U монтируется на крышке бака трансформатора рядом с выводами обмотки низкого напряжения. Питается модуль от измеряемого трехфазного напряжения вторичной обмотки трансформатора. Для измерения токов нагрузки трансформатора используются катушки Роговского, которые монтируются вокруг изоляторов выводов вторичной обмотки трансформатора.

    Информацию о зарегистрированных параметрах работы трансформатора дополнительный модуль передает в основной модуль мониторинга по радиоинтерфейсу Bluetooth.

    Использование модуля расширения для контроля электрических параметров трансформатора увеличивает стоимость системы мониторинга, но дает возможность более эффективно контролировать технологические параметры работы трансформатора. В частности, он позволяет регистрировать перенапряжения и импульсные сквозные токи через трансформатор.

  • Комплект поставки TDM-10/U

    № Наименование Количество
    1 Модуль контроля токов и расширений для TDM-10 TDM-10/U 1
