TDM-35 — система для мониторинга маслонаполненных трансформаторов 6-35 кВ

Код товара: 75142

  • Назначение системы для мониторинга маслонаполненных трансформаторов 6-35 кВ TDM-35:

    Система TDM-35 предназначена для контроля технического состояния силовых маслонаполненных трансформаторов 10÷35 кВ. По сравнению с системой мониторинга марки TDM-10, эта система является более эффективной благодаря использованию дополнительных датчиков и более совершенной экспертной системы, используемой для оценки технического состояния и диагностики дефектов трансформатора.

    Для контроля текущего технического состояния трансформаторов в системе TDM-35 реализовано несколько диагностических методов, результаты работы которых дополняют друг друга:

    • регистрация и анализ температурных режимов работы трансформатора;
    • контроль влагосодержания в масле бака трансформатора;
    • контроль влагосодержания в твердой изоляции обмоток трансформатора;
    • регистрация и анализ разрядных процессов внутри бака трансформатора;
    • контроль технического состояния конструкции трансформатора по параметрам вибрации;
    • контроль уровня масла в баке трансформатора.

    Датчики для регистрации этих важных параметров трансформатора конструктивно объединены в единый модуль, который вводится внутрь бака трансформатора через верхнюю крышку.

    Дополнительно к датчикам, находящимся внутри бака трансформатора, к измерительному прибору системы TDM-35 подключаются два внешних датчика. Это датчик тока нагрузки трансформатора и комплексный датчик контроля температуры и влажности окружающей среды.

    При помощи адаптивного цифрового двойника трансформатора, параметры которого уникальны для каждого контролируемого системой трансформатора, в программном обеспечении системы мониторинга TDM-35 выполняется оценка текущего технического состояния, оперативная диагностика дефектов, осуществляется математическое прогнозирование развития технического состояния трансформатора на будущих этапах эксплуатации.

    Результатом работы экспертной части программного обеспечения является:

    • информация о текущем техническом состоянии контролируемого трансформатора в целом и его отдельных подсистем;
    • перечень тревожных и предаварийных превышений контролируемых параметров, выявленных системой мониторинга за выбранный пользователем период времени;
    • расчет температуры наиболее нагретой точки обмотки трансформатора, определение скорости старения изоляции обмоток;
    • оценка эффективности работы системы охлаждения, учитывающая возникновение внутри бака трансформатора дополнительных зон нагрева;
    • список всех диагностированных экспертной системой признаков дефектных состояний трансформатора с оценкой степени их опасности.

    Завершающим итогом работы экспертных алгоритмов программы мониторинга является создание акта текущего технического состояния трансформатора с рекомендациями по особенностям его дальнейшей эксплуатации, необходимости проведения дополнительных обследований, сервисных и ремонтных работ.

    Вся информация о техническом состоянии трансформатора из системы TDM-35 передается в централизованную систему АСУ-ТП предприятия, для чего в системе предусмотрено использование трех стандартных интерфейсов передачи данных:

    • Проводной гальванически изолированный интерфейс связи марки RS-485. При помощи этого интерфейса можно передавать информацию в АСУ-ТП, проводить настройку режимов работы TDM-35, проводить специализированные разовые измерения параметров работы трансформатора.
    • Беспроводной интерфейс связи марки Bluetooth, предназначенный для передачи данных на смартфон, планшет, переносной компьютер, позволяет управлять режимами работы системы мониторинга. Дальность работы этого интерфейса составляет десятки метров.
    • Беспроводной интерфейс связи марки LoRa (LoRaWan). Достоинством этого интерфейса связи является то, что информация может передаваться на большое расстояние, достигающее нескольких километров. Вторым преимуществом интерфейса LoRa является использование в нем двойного шифрования информации.

    При заказе системы TDM-35 пользователю необходимо заранее определиться с необходимым для АСУ-ТП набором интерфейсов связи. В приборе системы мониторинга может быть установлен проводной интерфейс RS-485 (он может быть или не быть) и дополнительно один из двух беспроводных интерфейсов: Bluetooth или LoRa.

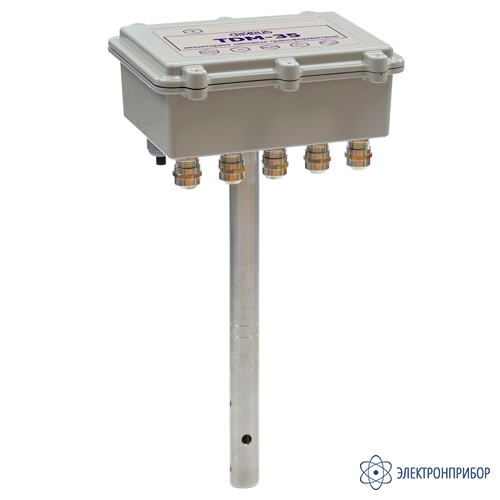

    Конструкция измерительного прибора системы мониторинга TDM-35 аналогична конструкции прибора системы TDM-10. В верхней герметизированной части корпуса прибора располагается вся электронная часть системы мониторинга. В нижней цилиндрической части корпуса, которая вводится внутрь бака (по диаметру она аналогична прибору TDM-10), находятся измерительные датчики.

    Измерительный прибор TDM-35 монтируется на верхней крышке бака трансформатора. Для этого используется переходной фланец с герметизирующим узлом, который по конструкции и размерам аналогичен переходному узлу для установки прибора TDM-10, показанный на рисунке. Переходный узел устанавливается на любой технологической крышке, имеющейся на поверхности бака трансформатора. В основе герметизирующего узла лежит шаровой кран с проходным отверстием DN не менее 30 мм.

    Для первичного монтажа переходного узла (как минимум шарового крана) необходимо слить масло в баке трансформатора до уровня верхней крышки бака и осуществить монтаж переходного фланца. В дальнейшем монтаж и демонтаж измерительного прибора системы мониторинга TDM-35 может производиться даже без частичного слива масла.

    Если нет возможности смонтировать измерительный прибор системы TDM-35 на верхней крышке бака трансформатора, то его можно смонтировать на боковой поверхности бака. В этом случае система мониторинга сохранит свою работоспособность и функциональные возможности, но некорректно будет работать функция контроля минимального уровня масла в баке.

    Проводной монтаж при установке измерительного прибора системы TDM-35 не требует больших затрат. Поскольку все основные датчики параметров трансформатора объединены в общий блок, который уже введен в масло бака трансформатора на этапе монтажа, к измерительному прибору системы необходимо подключить четыре кабельные линии:

    • кабель питания AC/DC;
    • кабель от датчика марки IFCT-5 для контроля тока нагрузки трансформатора;
    • кабель линии связи, если в системе будет использован проводной интерфейс RS-485;
    • кабель для подключения датчика температуры и влажности окружающего воздуха.

    Антенна выбранного беспроводного интерфейса связи (Bluetooth или LoRa) монтируется на корпусе прибора на заводе и не требует для подключения внешней кабельной линии.

    Для максимально эффективного использования результатов работы систем мониторинга в целях управления эксплуатацией и обслуживанием трансформаторов необходимо использовать программное обеспечение INVA, которое реализует функции управления обслуживанием трансформаторного и другого высоковольтного оборудования на уровне АСУ-ТП всего предприятия.

    Признаки дефектных состояний силовых трансформаторов с литой изоляцией, диагностируемые системами мониторинга TDM-10 и TDM-35:

    Для организации диагностического мониторинга маслонаполненных силовых трансформаторов фирма DIMRUS производит две системы мониторинга, параметры которых приведены в таблице:

    Система Тип, рабочее напряжение ВН, технологическая значимость трансформатора Контролируемые параметры трансформатора
    Ток нагрузки Температура трансформатора Влага в масле Влага в твердой изоляции Уровень масла Разрядная активность Температура и влага воздуха Давление в баке Вибрация
    1 2 3 4 5 6 7 8 9
    TDM-10 Маслонаполненные трансформаторы 6-10 кВ - 1 1 - 1(1) 1 - 1(2) 1
    TDM-35 Маслонаполненные трансформаторы 10-35 кВ 1 1 1 1 1(1) 1 1 1 1

    Примечания к таблице:
    (1) - защитная функция системы мониторинга;
    (2) - дополнительная опция для системы мониторинга TDM-10.

    Эти системы мониторинга различаются количеством первичных датчиков и их типом, в результате имеют различную достоверность получаемых диагностических заключений. Чем больше количество датчиков и сложнее система, тем она дороже, но информативнее.

    Перечень наиболее часто встречающихся локальных дефектных состояний силовых маслонаполненных трансформаторов, выявляемых встроенной диагностической экспертной системой, приведен в таблице:

    Дефектное состояние Параметры из табл. 1 Достоверность
    TDM-10 TDM-35
    1. Изоляция обмоток трансформатора
    Контроль электрической прочности масла в баке трансформатора по наличию растворенной воды 2, 3 ++ ++
    Контроль влагосодержания в твердой изоляции обмоток трансформатора 2, 3, 4 - ++
    Учет естественного старения изоляции обмоток на основании контроля наработки трансформатора 1 ++ ++
    Контроль температурных превышений, приводящих к ускоренному старению изоляции обмоток 1, 2 + ++
    Выявление локальных дефектов в изоляционной системе трансформатора по частичным разрядам 6, 7 + +
    Определение типа выявленных дефектов в изоляции, оценка степени их развития, опасности для дальнейшей эксплуатации трансформатора 6, 7 + +
    2. Сердечник трансформатора
    Контроль усилия прессовки сердечника трансформатора по спектру вибрационного сигнала 1, 9 ++ ++
    Контроль наличия короткозамкнутых контуров в сердечнике трансформатора 1, 2, 6, 9 ++ ++
    3. Состояние конструктивных элементов трансформатора
    Контроль целостности конструкции трансформатора по спектрам вибрационных сигналов 9 ++ ++
    Определение эффективности охлаждения трансформатора по температурам бака, воздуха и току нагрузки 1, 2, 7 - ++
    4. Управление эксплуатацией и обслуживаем трансформатора
    Контроль текущего технического состояния трансформатора по параметрам цифрового двойника 1 – 9 + ++
    Определение скорости ухудшения технического состояния, оценка остаточного ресурса трансформатора 1 – 9 ++ ++
    Планирование сроков и объемов проведения сервисных и ремонтных работ 1 – 9 ++ ++

    Достоверность выявления дефектных состояний контролируемого трансформатора в таблице П.1.2. иллюстрируется следующим образом:

    (++) – достаточно высокая достоверность;

    (+) – сравнительно невысокая достоверность.

    Для каждой из трех контролируемых подсистем трансформатора: для изоляционной системы, для сердечника трансформатора и для его конструкции в программном обеспечении системы мониторинга строятся локальные математические модели.

    Итоговая математическая модель трансформатора (его цифровой двойник) комплексно строится на основе объединения параметров локальных моделей подсистем трансформатора.

  • Технические характеристики системы для мониторинга маслонаполненных трансформаторов 6-35 кВ TDM-35:

    Параметр Значение
    Напряжение ВН контролируемого трансформатора, кВ 10 ÷ 35
    Величина тока нагрузки трансформатора (в цепи ТТ), А 0 ÷ 5
    Выходное (входное) напряжение трансформатора, В (AC) 110/220
    Диапазон контролируемой температуры бака, град -40 ÷ +125
    Влагосодержание в масле бака трансформатора, 0,63 ÷ 63,69
    Влагосодержание в твердой изоляции, % 0 ÷ 10
    Диапазон контролируемых разрядных импульсов, dBm -60 ÷ -8
    Диапазон контролируемой вибрации в баке, Гц 10 ÷ 1000
    Уровень срабатывания реле уровня масла в баке, мм ±20
    Размеры корпуса прибора для электроники ШхГхВ, мм 280х210х100
    Размеры корпуса с встроенными датчиками DхH, мм 30х250
    Масса прибора в сборе, кг 2,5
    Рабочая температура, град -40 ÷ +85
    Напряжение питания, В (AC) 110÷240
    Потребляемая мощность, не более, Вт 5

  • Комплект поставки TDM-35

    № Наименование Количество
    1 Система для мониторинга маслонаполненных трансформаторов 6-35 кВ TDM-35 1

  • Файлы для TDM-35

Файлы для TDM-35
