TDGM-0,4 — прибор диагностического мониторинга силовых трансформаторов

Код товара: 52192
  • Прибор диагностического мониторинга силовых трансформаторов TDGM-0,4 Прибор диагностического мониторинга силовых трансформаторов TDGM-0,4 Прибор диагностического мониторинга силовых трансформаторов TDGM-0,4

    Назначение прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

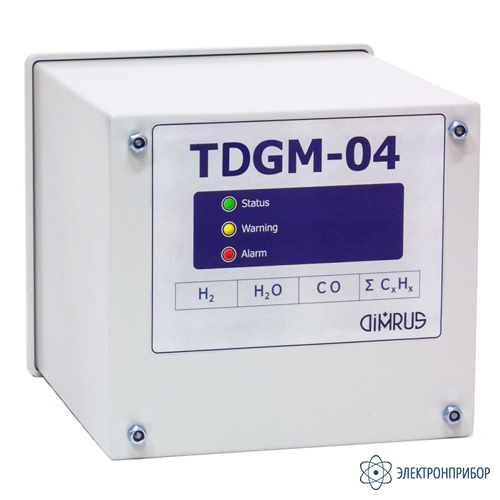

    Стационарный прибор (газоанализатор) марки TDGM-04 (Transformer’s Dissolved Gases Monitor) предназначен для оперативного контроля и мониторинга параметров газов, растворенных в трансформаторном масле.

    Использование газоанализаторов позволяет повысить достоверность работы систем диагностического мониторинга силовых трансформаторов.

    При помощи TDGM-04 проводится измерение:

    • Концентрации в масле водорода;
    • Концентрации окиси углерода;
    • Концентрации суммы горючих газов;
    • Влагосодержания в масле.

    На основании анализа этих газов выявляется наличие термических и разрядных процессов в баке трансформатора.

    Функция измерения влагосодержания TDGM-04 позволяет постоянно контролировать электрическую прочность масла и расчетным путем определять влагосодержание в твердой изоляции обмоток трансформатора. Знание этих параметров дает возможность более эффективно обеспечивать безопасную работу трансформатора.

    Конструктивное исполнение прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

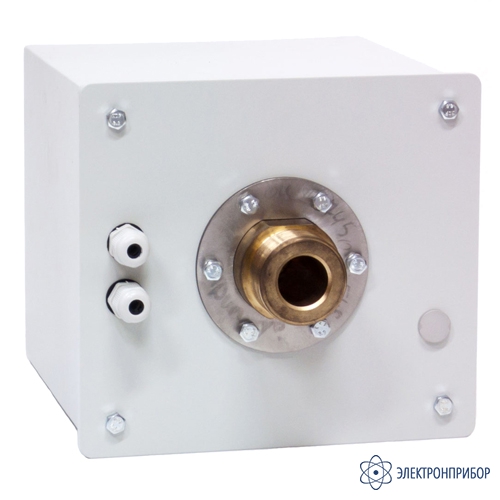

    Для удобства практического использования TDGM-04 в составе систем мониторинга фирмой производятся две модификации прибора. Они имеют одинаковую конструкцию измерительной газовой камеры, одинаковую электронику. Отличие заключается в способе отбора масла из бака трансформатора. Это сделано для того, чтобы реализовать два варианта монтажа - или на баке трансформатора, или в общем шкафу с системой мониторинга. Для монтажа на баке трансформатора применяется конструкция газоанализатора в виде отдельного прибора, который монтируется на сливном кране бака трансформатора при помощи переходного фланца. Перемещение масла для отбора газов из бака трансформатора в прибор производится при помощи теплового насоса.

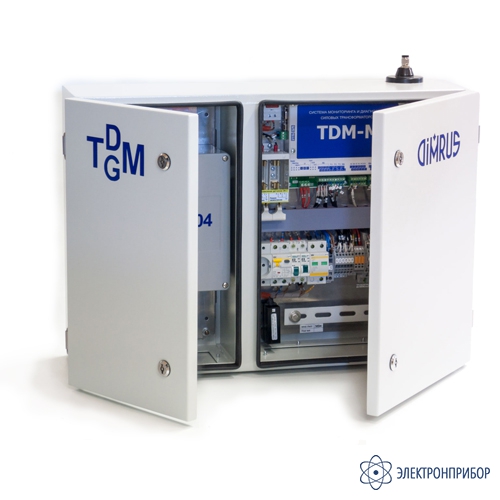

    Газоанализатор марки TDGM-04 может монтироваться не отдельно, а в общем монтажном шкафу с системой диагностического мониторинга, например, с системой TDM-M. В этом случае общий шкаф мониторинга располагается рядом с трансформатором, и отбор масла из бака трансформатора осуществляется при помощи двух трубопроводов и насоса принудительной перекачки масла.

  • Технические характеристики прибора диагностического мониторинга силовых трансформаторов TDGM-0,4:

    Параметр Значение
    Измеряемые параметры
    Концентрация водорода H2, ppm 5 ÷ 10000 (±5)
    Концентрация CO, ppm 20 ÷ 20000 (±20)
    Сумма углеводородов, ppm 50 ÷ 20000 (±50)
    Влагосодержание в масле, % 0,05 ÷ 100
    Общие характеристики
    Напряжение питания 110 ÷ 220 В (AC/DC)
    Посадочная резьба для монтажа 1½″
    Габариты прибора 220 * 200 * 280 мм
    Масса прибора 7 кг

  • Комплект поставки TDGM-0,4

    № Наименование Количество
    1 Прибор диагностического мониторинга силовых трансформаторов TDGM-0,4 1
