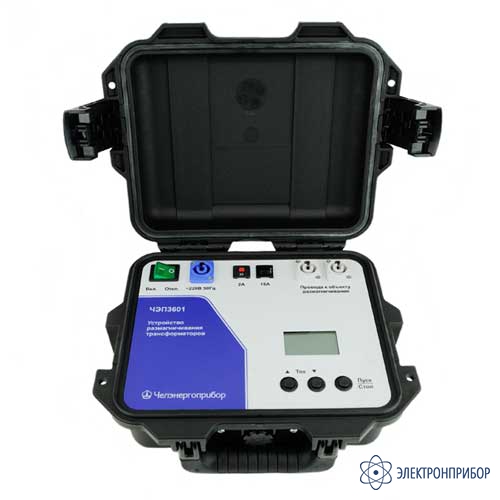

ЧЭП3601 — устройство размагничивания трансформаторов

Код товара: 50744
  • Назначение устройства размагничивания трансформаторов ЧЭП3601:

    Перед проведением опыта холостого хода по п. 6.2 ГОСТ3484.1 при диагностике трансформатора, находящегося в эксплуатации, необходимо размагнитить его магнитопровод от остаточного намагничивания, возникающего вследствие внезапного сброса питающего напряжения (отключение трансформатора от сети) и обрыва тока при его переходе не через ноль. Для этого оптимально подойдет прибор ЧЭП3601, предназначенный специально для этих целей.

    Кроме того, вместе с измерителем параметров силовых трансформаторов СЭИТ-4М-К540 они составляют завершенный комплекс по диагностике трансформаторов согласно ГОСТ 3484.1-88, поскольку ЧЭП3601 позволит размагнитить магнитопровод испытываемого трансформатора, а СЭИТ-4М-К540 – снять все необходимые характеристики.

    Функции устройства размагничивания трансформаторов ЧЭП3601:

    • Размагничивание трансформаторов любой мощности.

    Особенности устройства размагничивания трансформаторов ЧЭП3601:

    • Малая масса и габариты прибора;
    • Быстрое размагничивание трансформаторов большой мощности;
    • Работа от сети переменного тока 220 В, 50 Гц.
  • Технические характеристики устройства размагничивания трансформаторов ЧЭП3601:

    Параметр Значение
    Диапазон начального значения тока размагничивания 1...15 А
    Время готовности к работе после включения питания, не более 5 с
    Питание прибора от однофазной сети переменного тока:
    - частота, Гц
    - напряжение, В
    - потребляемая мощность, ВА

    49 – 51
    220±20
    не более 3000
    Масса без принадлежностей, кг не более 2
    Габаритные размеры, мм 300х250х120
    Средний срок службы, лет не менее 10
    Средняя наработка на отказ, ч не менее 5000
  • Комплект поставки ЧЭП3601

    Наименование Количество
    1 Устройство размагничивания трансформаторов ЧЭП3601 1

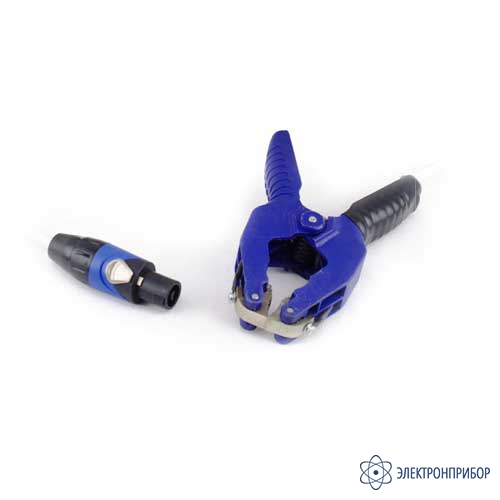

    2 Соединительные провода длиной 12 м с зажимами типа "крокодил" 2

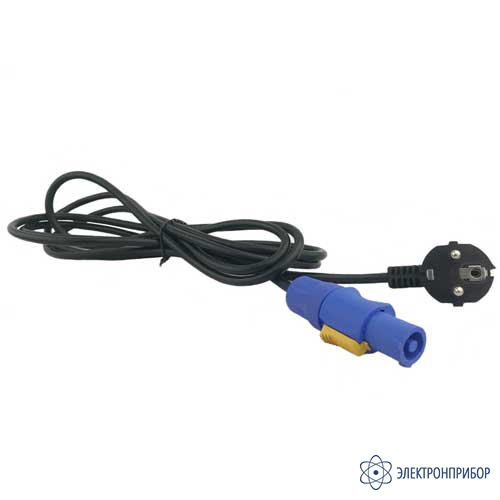

    3 Провод питания от сети 220 В 50 Гц 1
    4 Руководство по эксплуатации и паспорт 1

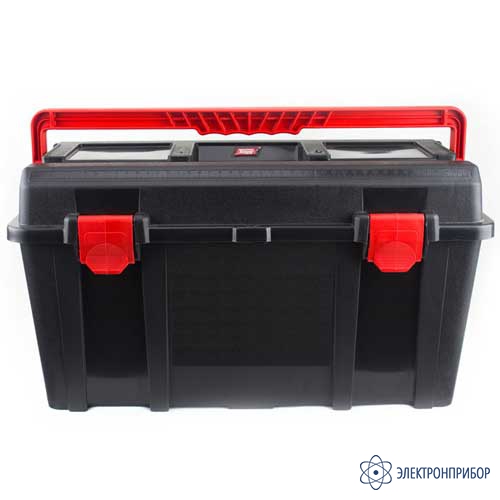

    5 Кейс для принадлежностей 1
