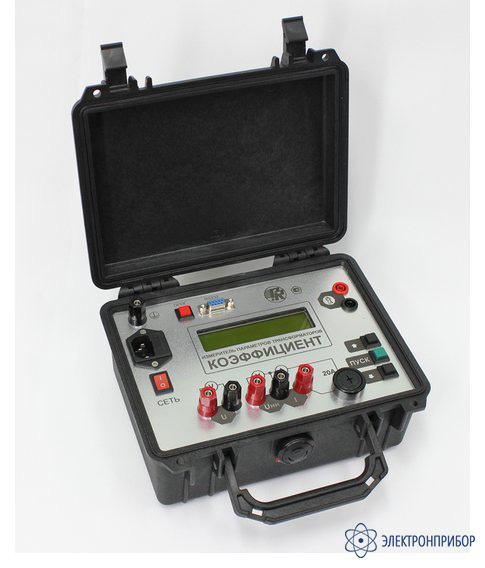

КОЭФФИЦИЕНТ-3 — измеритель коэффициента трансформации

Код товара: 25423
  • 46049-10

    Сертификаты

    Назначение измерителя КОЭФФИЦИЕНТ-3:

    Измеритель «Коэффициент-3» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять коэффициент трансформации трансформаторов всех схем и групп соединения по ГОСТ 30830 одновременно по трём фазам.

    Измеритель «Коэффициент-3» предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций. Допускается применение в качестве многоканального вольтметра переменного тока или регистратора напряжений со временем накопления до 19,5 часов.

  • Технические характеристики измерителя КОЭФФИЦИЕНТ-3:

    • 6 гальванически изолированных вольтметров (схема соединения “треугольник”);
    • диапазон измерения коэффициента трансформации от 1 до 10000;
    • измерение напряжения от 50 мВ до 500 В в диапазоне частот от 45 до 65 Гц;
    • ручной или автоматический выбор предела измерения;
    • программируемое время измерения от 10 до 60 секунд с шагом 1 секунда;
    • энергонезависимая память для 1170 результатов измерений;
    • гальванически изолированный интерфейс RS-232 для подключения к компьютеру;
    • масса измерителя не превышает 5 кг;
    • герметичный корпус с защитой класса IP-67 и габаритными размерами 270х246х124 мм.

    Измеряемая величина Диапазон измерения Допускаемая основная погрешность измерения, %
    Действующее (среднеквадратическое) значение переменного напряжения (U), В
    Каналы измерения: UвнA, UвнB , UвнC, UннA, UннB, UннC    		 50-500 ±[0,5 + 0,05 x ( (Umax / U) - 1)]
    Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В
    Каналы измерения: UннA, UннB, UннC    		 5-50
    0,5-5
    0,05-0,5
    Коэффициент трансформации (Kт)
    (при испытательном напряжении 220 В)    		 0,44-4,4
    4,4-44
    44-440
    440-4400    		 ±[0,5 + 0,05 x ( (Кт / Ктmin) - 1)]
    Коэффициент трансформации (Kт)
    (при испытательном напряжении 380 В)    		 0,76-7,6
    7,6-76
    76-760
    760-7600

    Измерительные кабели различной длины (2 м, 5 м, 10 м) приобретаются за отдельную плату.

  • Комплект поставки КОЭФФИЦИЕНТ-3

    Наименование Количество
    Измеритель “Коэффициент-3” 1
    Руководство по эксплуатации 1
    Диск с программным обеспечением 1
    Кабель для подключения защитного заземления измерителя 1
    Кабель для подключения к ПК 1
    Сетевой шнур 1
    Сумка для переноски 1
