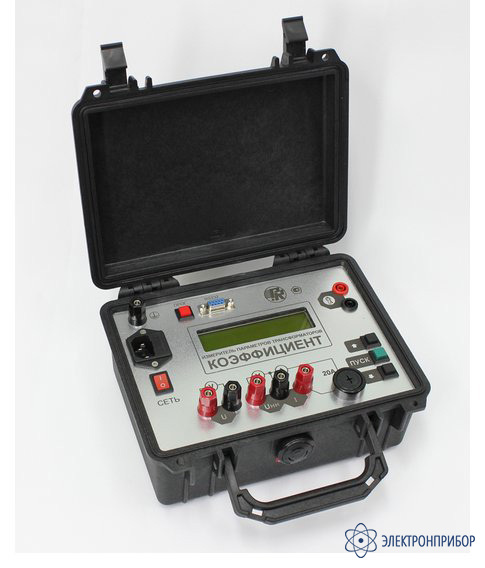

Измеритель «Коэффициент-1» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять коэффициент трансформации трансформаторов всех схем и групп соединения по ГОСТ 30830.
Измеритель «Коэффициент-1» предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций. Допускается применение в качестве многоканального вольтметра переменного тока или регистратора напряжений со временем накопления до 45,5 часов.
Технические характеристики измерителя КОЭФФИЦИЕНТ-1:
2 гальванически изолированных вольтметров;
диапазон измерения коэффициента трансформации от 1 до 10000;
измерение напряжения от 50 мВ до 500 В в диапазоне частот от 45 до 65 Гц;
ручной или автоматический выбор предела измерения;
программируемое время измерения от 10 до 60 секунд с шагом 1 секунда;
энергонезависимая память для 2730 результатов измерений;
гальванически изолированный интерфейс RS-232 для подключения к компьютеру;
масса измерителя не превышает 4 кг;
герметичный корпус с защитой класса IP-67 и габаритными размерами 270х246х124 мм.
Измеряемая величина
Диапазон измерения
Допускаемая основная погрешность измерения, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В
Каналы измерения: Uвн, Uнн
50-500
5-50
0,5-5
0,05-0,5
±[0,5 + 0,05 x ( (Umax / U) - 1)]
Коэффициент трансформации (Kт)
(при испытательном напряжении 220 В)
0,44-4,44
4,4-44
44-440
440-4400
±[0,5 + 0,05 x ( (Кт / Ктmin) - 1)]
Коэффициент трансформации (Kт)
(при испытательном напряжении 380 В)
0,76-7,6
7,6-76
76-760
760-7600
Измерительные кабели (комплект из 4 шт.) различной длины (2 м, 5 м, 10 м) приобретаются за отдельную плату.
Комплект поставки КОЭФФИЦИЕНТ-1
Наименование
Количество
Измеритель “Коэффициент-1”
1
Руководство по эксплуатации
1
Диск с ПО
1
Кабель для подключения защитного заземления измерителя
