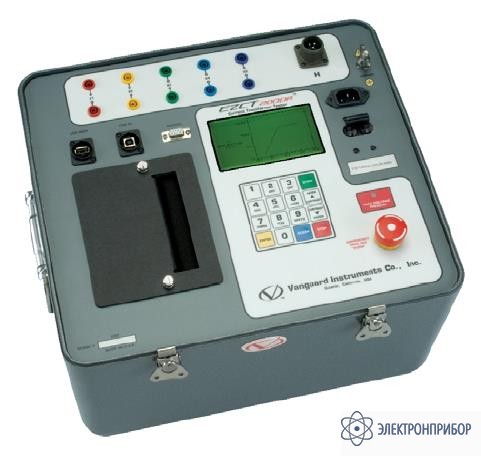

EZCT-2000B — 5-ти канальный специализированный тестер трансформаторов тока

Код товара: 29441
  • 51514-12

    Назначение тестера EZCT-2000B:

    Испытательная установка EZCT-2000B компании Vanguard – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний. Прибор специально разработан для тестирования трансформаторов тока.

    Особенности тестера EZCT-2000B:

    • В автоматическом или ручном режиме прибор позволяет проводить испытания на определение насыщения,
    • Испытательное напряжение 2000 В переменного тока при определении насыщения
    • Тест на размагничивание,.
    • Определение токовых и угловых погрешностей трансформатора тока.
    • Построение вольтамперной характеристики возбуждения вторичной обмотки трансформатора.
    • Измерение коэффициента трансформации.
    • Определение полярности выводов первичной и вторичной обмоток.
    • Измерение сопротивления изоляции вторичной намотки. (при 1000 В пост напряжения)
    • Измерение остаточного намагничивания сердечника.
    • Нахождение максимального значения остаточного намагничивания и оценка коэрцитивной силы.
    • Построение петель гистерезиса (предельные или частичные, ограничении предельным значением напряженности магнитного поля).
    • Определение потерь на гистерезис материала сердечника.
    • Измерение активного сопротивления вторичной намотки.

    Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Важно, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы. Проведение 3 тестов (размагничивание, полярность и коэффициент трансформации) происходит нажатием одной кнопки.

    Легко читаемый, графический дисплей прибора способен мгновенно отображать множество кривых насыщения с точками загиба характеристик.

    Сохранение и печать с RS232, USB или внешнего устройства USB

  • Технические характеристики тестера EZCT-2000B:

    Параметр Значения
    Вход (питание) От 220-240 В, 50 или 60 Гц, 15 А максимум
    Выход по напряжению Плавно регулируемый на четырех диапазонах:
    0 – 50 Вперем @ 10 A макс,
    0 – 300 В @ 10 A макс
    0 – 500 В @ 5 A макс,
    0 – 1200 В @ 1.2 A макс
    0 – 2000 В @ 1 A макс
    Источник тока 1-20 А, 0-15 В перем тока
    Измерительная аппаратура Вольтметр
    0 – 2,200 В; Погрешность: ±1.0% , ±1В

    Амперметр
    0 – 10A; Погрешность: ±1.0% , ±0.02A
    Фазовый угол Диапазон: от 0 до 360 градусов
    Погрешность: ±1 градус
    Коэффициент трансформации Диапазон / Погрешность
    0.8 – 999: 0.1%,
    1000 – 1999: 0.3%,
    2000 – 5000: 1%
    Измерение сопротивления обмоток 100 мкОм - 10 Ом, Погрешность 2%
    Измерение сопротивления изоляции 2-500 МОм, Погрешность 3%, тест. напряжение 500 или 1000 В.
    Дополнительно Встроенный принтер, ПО в комплекте, встроенная память, RS232 и USB интерфейсы

  • Комплект поставки EZCT-2000B

    Наименование Количество
    Прибор EZCT-2000B 1
    Документация 1
    Кабель питания 1
    Измерительный кабель, H1 & H2, 10 м 1
    Измерительный кабель, черный X, 6 м 5
    Заземляющий провод, желто-зеленый, с крокодилом 1
    USB кабель 1
    Программное обеспечение 1
