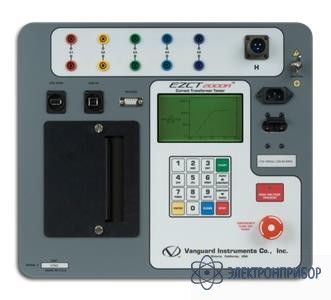

EZCT-2000А — 5-ти канальный специализированный тестер трансформаторов тока

Код товара: 29600
  • 51514-12

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      51514-12

    • Производитель

      Vanguard, США

    Назначение тестера EZCT-2000А:

    Испытательная установка EZCT-2000A компании Vanguard – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний. Прибор специально разработан для тестирования трансформаторов тока.

    В автоматическом или ручном режиме прибор позволяет проводить испытания:

    • На определение насыщения,
    • Испытательное напряжение 2000 В переменного тока при определении насыщения
    • Тест на размагничивание,
    • Определение токовых и угловых погрешностей трансформатора тока.
    • Построение вольтамперной характеристики возбуждения вторичной обмотки трансформатора.
    • Измерение коэффициента трансформации.
    • Определение полярности выводов первичной и вторичной обмоток.
    • Измерение сопротивления изоляции вторичной намотки (при 1000 В пост напряжения)
    • Измерение остаточного намагничивания сердечника.
    • Нахождение максимального значения остаточного намагничивания и оценка коэрцитивной силы.
    • Построение петель гистерезиса (предельные или частичные, ограничении предельным значением напряженности магнитного поля).
    • Определение потерь на гистерезис материала сердечника.
    • Измерение активного сопротивления вторичной намотки.

    Особенности тестера EZCT-2000А:

    • Проведение 3 тестов (размагничивание, полярность и коэффициент трансформации) происходит нажатием одной кнопки.
    • Легко читаемый, графический дисплей прибора способен мгновенно отображать множество кривых насыщения с точками загиба характеристик.
    • Сохранение и печать с RS232 ,USB или внешнего устройства USB
    • Быстрый ввод данных при помощи встроенной клавиатуры
    • Встроенный принтер для мгновенной печати результата
    • Измерение напряжения до 2000 В переменного тока, ток до 10А
    • Выбор ручного или автоматического тестирования.

    Тестер EZCT-2000A имеет выход по напряжению (до 2000В), регулируемый микропроцессором, и прецизионную аппаратуру для автоматического тестирования одно- или многодиапазонных трансформаторов тока, что в комплексе позволяет уменьшить время проведения испытаний и повысить их производительность. Все три вида испытаний – определение насыщения, коэффициента трансформации и полярности могут выполняться путем нажатия одной кнопки без смены испытательных проводов. EZCT2000B имеет большой дисплей, позволяющий пользователю легко считывать все необходимые данные во время выполнения теста и обеспечивающий возможность пользователю наблюдать кривые насыщения трансформаторов тока.

    Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Необходимо только, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы.

    Применение тестера EZCT-2000А:

    Тест на определение насыщения

    Тестирование на определение насыщения производится прибором полностью автоматически на основании метода, описанного в стандартах ANSI/IEEE C57.13.1, МЭК 60044-1 и МЭК 60044-6. Пользователь может выбрать тестовое напряжение в 50, 300, 500, 1200 или 2000A переменного напряжения для данного теста. Прибор самостоятельно автоматически увеличивает или уменьшает тестирующее напряжение. Полученные результаты при каждом напряжении записываются и сохраняются в памяти прибора. Точки насыщения и номинальная точка загиба кривой рассчитываются микропроцессором прибора. Все тестовые провода прибора EZCT2000A могут быть подключены к терминалам тестируемого трансформатора тока (X1, X2, X3, X4 и X5). Данное подключение позволяет тестировать данный трансформатор тока без переключения тестовах проводов. Данное подключение позволяет протестировать любое из 10 возможных комбинаций подключения от X1 до Х5. До 10 тестов насыщения могут быть сохранены в одном блоке памяти. После окончания теста отчет о тестировании и кривые намагничивания могут быть распечатаны прямо на встроенном принтере.

    Измерение намагниченности

    Нажатием всего одной кнопки, прибор EZCT-2000A осуществляет построение кривой намагничивания токовых трансформаторов и рассчитывает коэффициент. Измерение намагниченности происходит в сети с частотой 50 Гц как требуется пользователем. Прибор оценивает точки насыщения (Е) в соответствии со стандартами IEEE C57.13.1, МЭК 60044-1 и МЭК 60044-6. В ходе измерения, прибор строит кривую намагничивания на дисплее с указанием точки насыщения в соответствии со стандартами IEEE или IEC. Измерение коэффициента трансформации осуществляется путем сравнения подаваемого напряжения на вторичную обмотку (на любой из терминалов X1 .... X5 по выбору пользователя), со значением напряжения ,полученных на первичной обмотке (терминалы H1 и Н2). Например, если на вторичную обмотку подается напряжение 1 В и катушка имеет 1 виток, то напряжение присутствующее на первичной обмотке также будет 1 В. В частности, если напряжение 120 В будет подано на вторичную обмотки трансформатора 600 / 5 (Коэффициент 120:1), то напряжение на первичной обмотке будет 1 В. Полученные значения сохраняются в памяти прибора. Коэффициент трансформации измеряется в диапазоне от 0,8 до 5000.

    Измерения полярности

    Полярность тестируемого токового трансформатора показывается пользователю просто как знак "+" Правильно или "-" "Ошибка" на экране прибора вместе с измеренным в градусах фазовым углом. Токовые и угловые погрешности трансформатора также рассчитываются прибором.

    Размагничивание

    Нормальные условия работы или тестирование сопротивления обмотки трансформатора может привести к намагниченности трансформатора тока. Прибор EZCT2000A имеет возможность автоматически размагничивать трансформатор в процессе и по окончании тестирования. Эта автоматическая процедура полезна в целях обеспечения корректного измерения кривой намагничивания.

    Измерение сопротивления обмоток

    Прибор позволяет измерить активное сопротивление обмоток тестируемого трансформатора. Диапазон измерения от 100 мкОм до 10 Ом. Прибор имеет возможность также рассчитать эквивалентное сопротивление в зависимости от температуры.

    Измерение сопротивления изоляции вторичной обмотки

    Для контроля того, что изоляция вторичной обмотки трансформатора тока выполнена должным образом, Прибор имеет встроенную систему измерения сопротивления изоляции. Положительные результаты этого испытания гарантируют, что вторичная обмотка правильно изолирована. Измерение производится при тестирующем напряжении до 1 кВ, в диапазоне от 2 до 500 МОм.

    Встроенный источник тока

    Прибор EZCT-2000A имеет программируемый встроенный источник тока (0-20А, 0-15В перем напряжения). Данный источник может использоваться для дополнительного тестирования трансформаторов тока. Таймер и значение выходного тока отображается на дисплее прибора.

    Хранения данных и распечатка

    Прибор EZCT2000A не только позволяет точно и быстро тестировать трансформаторы тока, но также и сохраняет результаты измерений во встроенную память для последующего анализа с использованием программного обеспечения или немедленно позволяет распечатать на встроенном принтере.

  • Технические характеристики тестера EZCT-2000А:

    Параметр Значения
    Вход (питание) 220- 240 В, 50 или 60 Гц, 15 А максимум
    Выход Плавно регулируемый на четырех диапазонах:
    0 – 50 В перем @ 10 A макс,
    0 – 300 В @ 10 A макс
    0 – 500 В @ 5A макс,
    0 – 1200 В @ 1.2 A макс
    0 – 2000 В @ 1 A макс
    Источник тока 1-20 А, 0-15 В перем тока
    Вольтметр 0 – 2, 200 В; Погрешность: ±1.0% , ±1 В
    Амперметр 0 – 10 A; Погрешность: ±1.0% , ±0.02 A
    Фазовый угол Диапазон: от 0 до 360 градусов
    Погрешность: ±1 градус
    Коэффициент трансформации Диапазон / Погрешность
    0.8 – 999: 0.1%,
    1000 – 1999: 0.3%,
    2000 – 5000: 1%
    Измерение сопротивления обмоток 100 мкОм - 10 Ом, Погрешность 2%
    Измерение сопротивления изоляции 2-500 МОм, Погрешность 3%, тест. напряжение 500 или 1000 В
    Интерфейсы RS-232 и USB

  • Комплект поставки EZCT-2000А

    Наименование Количество
    Прибор EZCT-2000A 1
    Документация 1
    Кабель питания 1
    Измерительный кабель, H1 & H2, 10 м 1
    Измерительный кабель, черный X, 6 м 5
    Заземляющий провод, желто-зеленый, с крокодилом 1
    USB кабель 1
    Программное обеспечение 1
