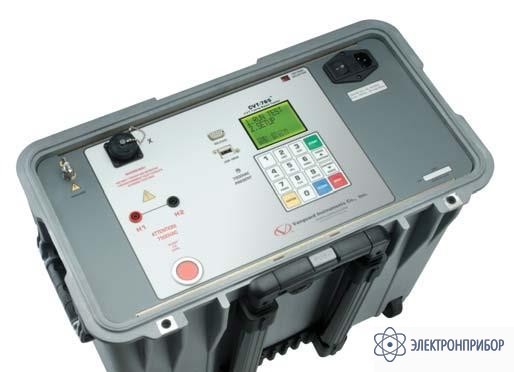

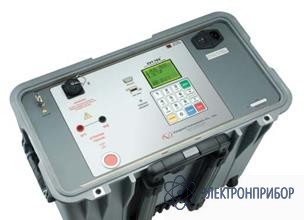

ATRT-01-7500 — однофазный, высокоточный, автоматический измеритель коэффициента трансформации

Код товара: 31173
  • 51514-12

    Назначение однофазного, высокоточного, автоматического измерителя коэффициента трансформации ATRT-01-7500:

    Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 специально разработан для метрологической проверки силовых трансформаторов (ТС), трансформаторов напряжения (ТН), емкостных трансформаторов напряжения, регуляторов напряжения. Незаменим для поверки измерительных трансформаторов коммерческого учета, релейных защит в режиме, максимально приближенном к параметрам рабочего напряжения ( порядка 6кВ относительно земли для 10кВ линии).

    Используя источник переменного напряжения 7,5кВ однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 позволят точно (класс точности 0,1%) измерять коэффициент трансформации емкостных трансформаторов напряжения до 765кВ.

    Особенности однофазного, высокоточного, автоматического измерителя коэффициента трансформации ATRT-01-7500:

    • Измерения коэффициента трансформации в диапазоне от 75 до 15,000
    • Тестирование происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичной. Прибор имеет источник напряжения возбуждения 7500В, что позволяет даже при больших коэффициентах трансформации получить реальное для измерения на вторичной обмотке напряжение и соответственно точно определить коэффициент трансформации даже для трансформаторов до 765кВ
    • Проверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатора
    • Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения, угол сдвига фаз с высоким разрешением. Отображает отклонение измеренных параметров, от указанных производителем на шильде трансформатора
    • Микропроцессорное управление
    • Простота подключения и подготовки к работе: не требуется калибровка и балансировка
    • Долговечный, ударопрочный, герметичный

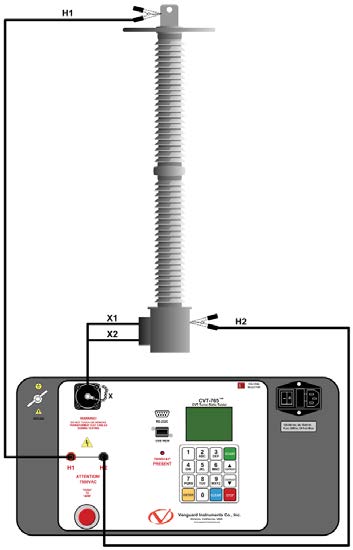

    Схема подключения

    Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 имеет встроенный высоковольтный источник переменного напряжения до 7500В и не требует ничего дополнительно для работы и проведения измерения.

    Измерение 3-х фазных трансформаторов.

    Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 также имеет режим тестирования 3-х фазных трансформаторов пофазно. При этом прибор подсказывает пользователю корректную информацию по подключению проводов по каждой фазе.

    ATRT-01-7500 является переносным цифровым измерителем коэффициента трансформации, предназначенным для тестирования на месте силовых трансформаторов, трансформаторов тока и напряжения. Будучи подсоединенным к предварительно отключенному трансформатору, прибор с высокой точностью измерит отношение числа витков в первичной обмотке ко вторичной и одновременно отобразит полярность и величину тока возбуждения.

    Прибор ATRT-01-7500 является полностью автоматическим прибором, использующим метод измерения, совместимый со стандартами ANSI/IEEE . Нет необходимости в калибровке, а также не требуется переключения диапазонов, манипуляции с органами управления и исключена процедура балансировки. В процессе каждого измерения прибор самокалибруется, производит проверку целости измерительных цепей, выявляет наличие короткого замыкания (значительное увеличение тока возбуждения), а также неверное подключение измерительных проводов и обратную полярность включения. При отсутствии каких-либо неполадок, на экране будет отображен измеренный коэффициент трансформации.

    Програмное обеспечение, поставляемое в комплекте с прибором позволяет удаленно управлять данным прибором напрямую с ПК. Результаты измерения могут быть сохранены в программе, а также переведены в форматы PDF, EXCEL, или XML.

  • Технические характеристики однофазного, высокоточного, автоматического измерителя коэффициента трансформации ATRT-01-7500:

    Параметр Значения
    Напряжение возбуждения до 7500В @ 50мA
    Коэффициент  трансформации 75,0 – 15,000
    Диапазон измерения коэффициента трансформации 75.0 – 4,999
    5,000 – 9,999
    10,000 – 15,000
    Погрешность измерения коэффициента трансформации ±0.1%
    ±0.2%
    ±0,5%
    Дисплей ЖК с подсветкой, графический, 128х64 точки
    Компьютерный интерфейс RS-232C
    Програмное обеспечение Windows® XP/Vista/Windows 7 включено в стандартный комплект поставки
    Встроенная память Сохраняет до 128 результатов измерения по 33 значения, каждый  включает шильду, коэффициент трансформации, ток возбуждения и угол сдвига фазы
    Внешняя память до 999 результатов на внешней флеш карте
    Габариты 49.5cм x 30.5 cм x 43.2 cм
    Масса 29,5 кг
    Питание прибора 200 – 240В 50/60Гц

  • Комплект поставки ATRT-01-7500

    Наименование Количество
    Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 1
    Провод 15м высоковольтный для первичной обмотки 1
    Кабель питания и заземления 1
    RS-232 кабель 1
    ПО 1
    Провод 5м для вторичной обмотки 1
    Кейс для проводов 1
