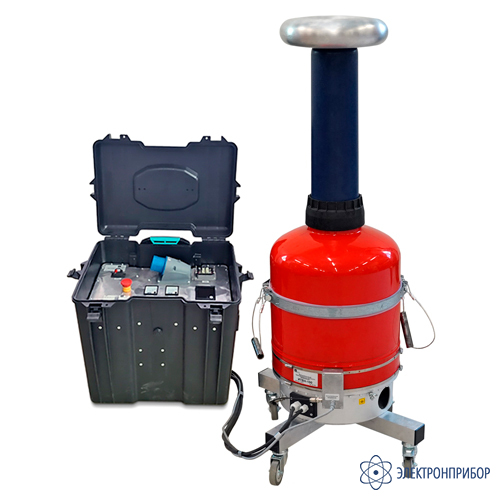

МАРС-АИН-100 — регулируемый источник высокого напряжения

Код товара: 82672

  • Назначение регулируемого источника высокого напряжения МАРС-АИН-100:

    МАРС-АИН-100 предназначен для работы как автономно в качестве источника высокого напряжения, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов напряжения (ИТН):

    • традиционных по ГОСТ 1983,
    • маломощных с низковольтным аналоговым выходом (1 мВ ... 10 В LPVT) по ГОСТ Р 59409-2021 (МЭК 61869-11:2017),
    • электронных по IEC 61869-7 с цифровым интерфейсом (цифровой поток данных по МЭК 61850-9-2LE).

    Состав:

    1. ИТВН-100 - испытательный трансформатор высокого напряжения комбинированный;
    2. ПУ УПВО-1-100-5/10 - пульт управления;
    3. ПО «Transformer Test-VT» (для автоматизированной версии).

    Преимущества регулируемого источника высокого напряжения МАРС-АИН-100:

    МАРС-АИН-100 предназначен для работы как автономно в качестве источника высокого напряжения, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов напряжения (ИТН):

    • Наличие встроенного емкостного делителя напряжения (патент № 2794411) позволяет уменьшить массо-габаритные показатели источника, так как нет необходимости во внешнем делителе напряжения, и улучшить его метрологические характеристики (|δ|≤0,05%).
    • Наличие встроенного емкостного делителя напряжения (патент № 2794411) позволяет уменьшить массо-габаритные показатели источника, так как нет необходимости во внешнем делителе напряжения, и улучшить его метрологические характеристики (|δ|≤0,05%).
    • Наличие встроенного делителя напряжения обеспечивает контроль как в режиме автономной работы, так и в составе поверочной установки.
    • Имеются функции защиты от внештатных ситуаций (пробой, перегрузка и т. д.), контроль температуры трансформатора.
    • Возможность ручного управления Индикация основных параметров.

    Применение регулируемого источника высокого напряжения МАРС-АИН-100:

    Метрологические лаборатории и службы заводов-изготовителей трансформаторов, органов Росстандарта, предприятий электроэнергетики и промышленности.

    МАРС-АИН-100 может применяться как в лабораторных условиях, так и на местах установки ИТН.

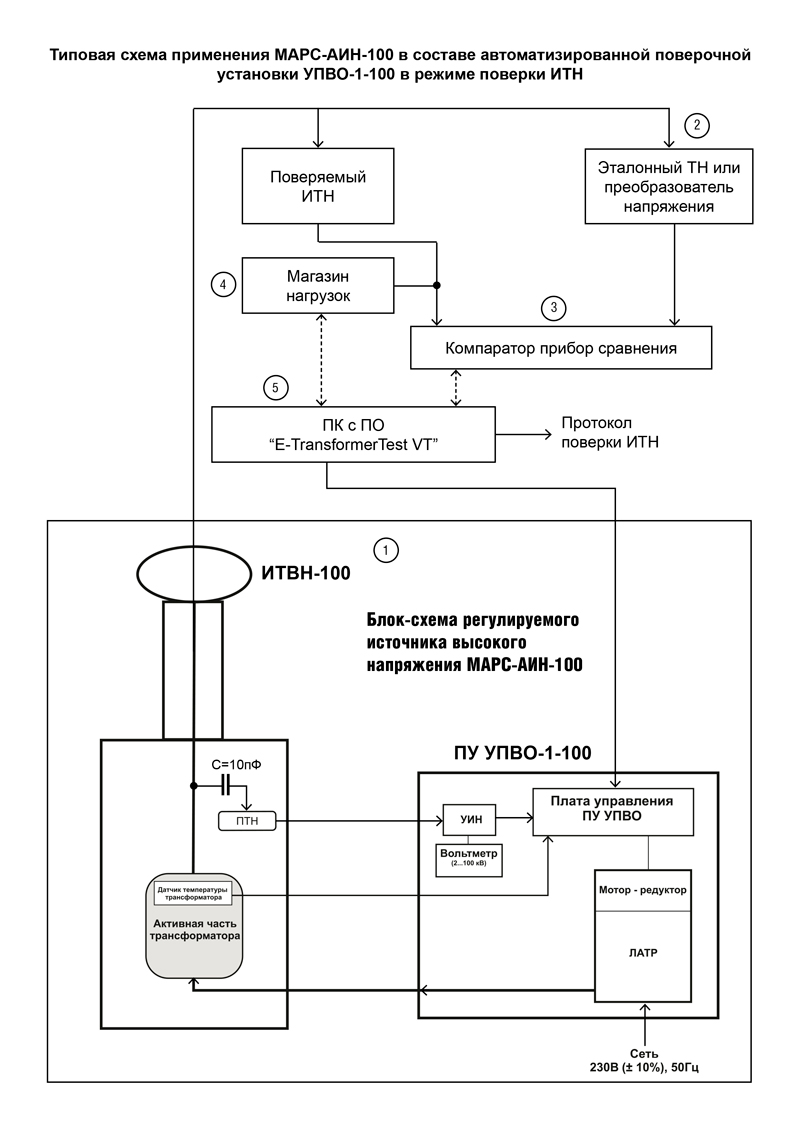

    Состав автоматизированной поверочной однофазной установки УПВО-1-100 (см. рис. 1)

    1. Регулируемый источник высокого напряжения МАРС-АИН-100 с пультом управления и испытательным трансформатором.
    2. Эталонный преобразователь напряжения ПВЕ-100 (ПВЕ-35, ПВЕ-10) в зависимости от уровня напряжения.
    3. Компаратор прибор сравнения любой из следующих моделей в зависимости от решаемых задач:
      - Энергомонитор 3.1КМ;
      - Энергомонитор 61850;
      - МарсКомп-К-1000.
    4. Магазин нагрузок серии МНТН для поверки традиционных трансформаторов напряжения.
    5. ПК с ПО “E-TransformerTest VT”.

  • Технические характеристики регулируемого источника высокого напряжения МАРС-АИН-100:

    Параметр Значение
    Регулируемый источник высокого напряжения МАРС-АИН-100
    Номинальное напряжение обмотки низшего напряжения, В (230±23)
    Номинальное напряжение обмотки высшего напряжения, кВ 100
    Испытательное напряжение частоты 50 Гц, кВ 110
    Диапазон выходных напряжений, кВ от 2 до 100
    Номинальная частота, Гц 50
    Установившийся ток к. з., А, не менее 110
    Испытательное напряжение частоты 50 Гц, кВ 1,0
    Максимальная ёмкость нагрузки при номинальном напряжении, нФ 4,0
    Испытательная мощность нагрузки (объекта испытаний), кВА:
    - длительный режим (1 час)
    - повторно-кратковременный режим (ПО 10%, длительность цикла 1 час)
    5,0
    10,0
    Потребляемая мощность, кВА, не более 6,5
    Рабочее давление элегаза (избыточное) при t = 20 °С, МПа, не более 3,5
    Емкость встроенного конденсатора, пФ >=10
    Объем для заполнения элегазом, л 24
    Габаритные размеры, мм, трансформатор/пульт 400х400х1250/ 400х570х570
    Масса, кг, не более, трансформатор/пульт 76/57
    Пульт управления ПУ УПВО-1-100-5*(10)
    Источник электропитания частота 50Гц, В (230±23)
    Номинальная потребляемая мощность, не более, кВА 11 (5,5*)
    Диапазон регулирования выходного напряжения, % 2 – 110 от напряжения питания
    Выходная мощность при выходном напряжении 100% от напряжения питающей сети, не менее, кВА 10 (5*)
    Ток остановки регулирования выходного напряжения, А 46 (23*) ± 5%
    Ток срабатывания защиты от перегрузки, А 50 (25*) ± 5%
    Температура активной части трансформатора ТГИ-100 для запуска плавного снятия выходного напряжения, °С  100 ± 5%
    Время полного (от максимального до минимального) снижения выходного напряжения, сек 30
    Габаритные размеры, мм 400х570х570
    Масса, кг  57 (37*)
    * - для модели ПУ-05 (половинной мощности).

  • Комплект поставки МАРС-АИН-100

    № Наименование Количество
    1 Испытательный трансформатор высокого напряжения ИТВН-100 1
    2 Пульт управления УПВО-1-100 1
    3 Комплект кабелей 1
    4 Документация 1
