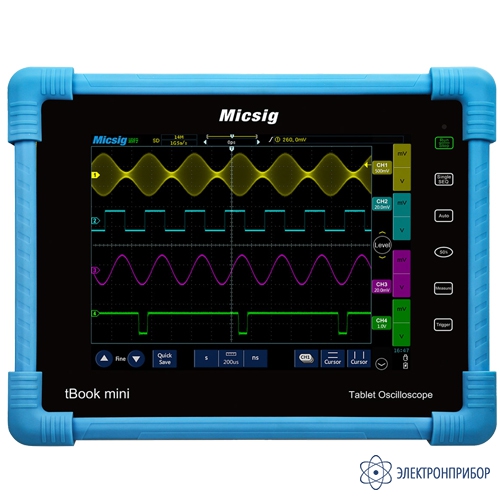

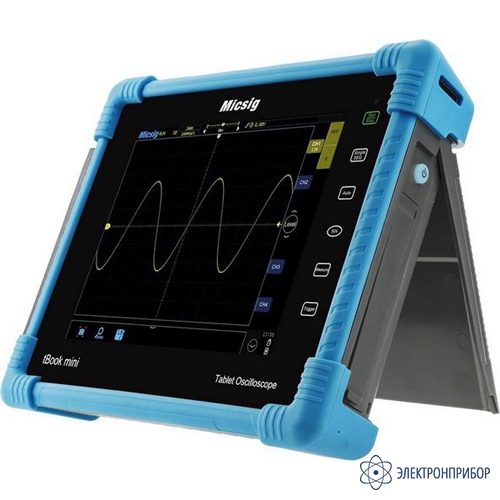

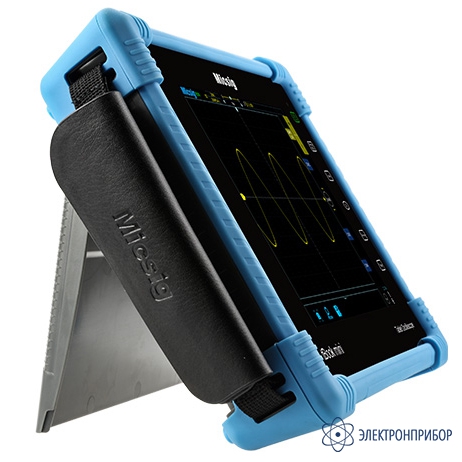

TO1104 Plus — осциллограф цифровой планшетный

Код товара: 52113
    • Гарантия

      12 месяцев

    • Производитель

      Micsig, Китай

    • Артикул

      01964

    Описание осциллографа цифрового планшетного TO1104 Plus:

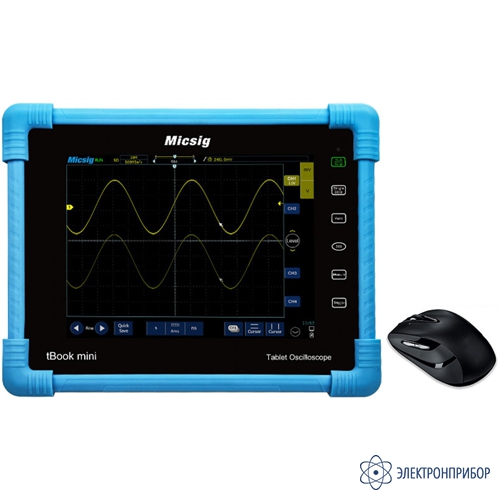

    Новая техника управления планшетным осциллографом Micsig в сравнении с традиционным прибором сделает Вашу работу по тестированию и измерению более простой и более легкой. tBook mini серия TO1000 – это цифровые осциллографы начального уровня, которые удовлетворят Ваши запросы превосходным исполнением при сверхнизкой цене. Портативный и гладкий дизайн прибора позволит увеличить свободное пространство на Вашем рабочем месте. Емкостной сенсорный дисплей с высоким разрешением и интуитивно понятное меню указывают, что серия TO1000 создана с использованием действительно современного опыта.

    Особенности осциллографа цифрового планшетного TO1104 Plus:

    • Полоса пропускания 100 МГц, 4 канала;
    • Максимальная частота выборки в режиме реального времени 1 ГГц;
    • Длина записи 28 млн. отсчетов;
    • Высокая чувствительность (от 500 мкВ/дел);
    • Скорость регистрации до 80 000 осциллограмм/сек;
    • Декодирование для протоколов UART, CAN, LIN, SPI, I2C;
    • Время работы от литий-ионной батареи до 5 часов;
    • 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран;
    • 256 градаций яркости при отображении осциллограммы;
    • 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту;
    • Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;

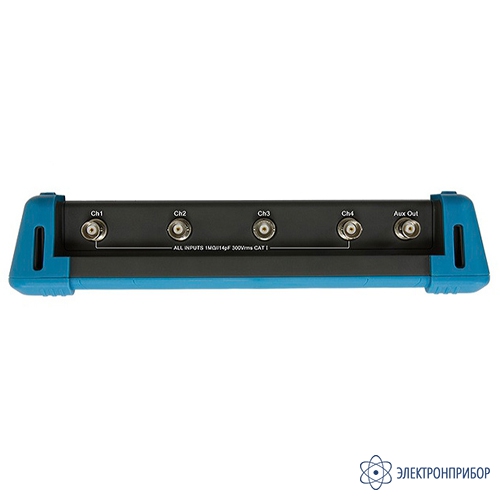

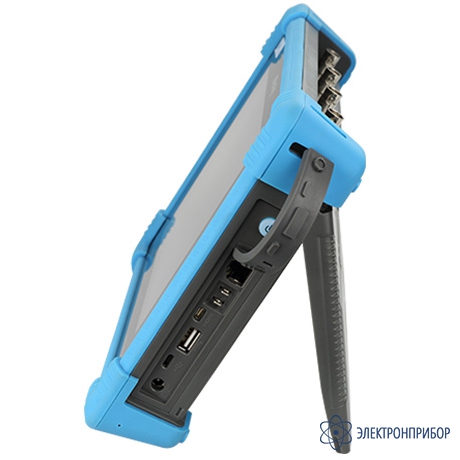

    • Различные порты входа/выхода: LAN, HDMI, WiFi, USB2.0, USB Device, выход сигнала запуска, выход для функции допускового контроля Pass/Fail.

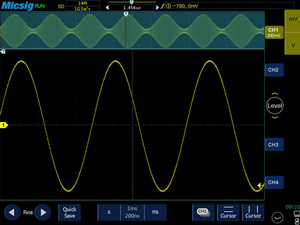

    Длина записи 28 млн. отсчетов

    Длина записи 28 млн. отсчетов и технология растяжки фрагмента, позволяют отображать форму сигнала более точно и более детально.

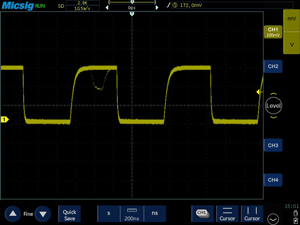

    Скорость регистрации до 80 000 осциллограмм/сек

    Высокая скорость регистрации позволяет обнаруживать очень короткие и очень маленькие особенности формы сигнала. Кроме того, высокая скорость регистрации позволяет получать большее число осциллограмм, а, следовательно, более полную картину всего сигнала.

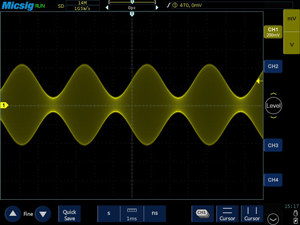

    256 градаций яркости при отображении осциллограммы

    Цифровой флуоресцентный дисплей позволяет пользователю видеть распределение вероятности сигнала при его отображении. В местах, где изображение сигнала появляется чаще, увеличивается его яркость. Наоборот, там где изображение сигнала появляется редко, оно будет бледным.

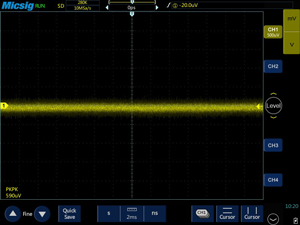

    Низкий шум

    Низкий уровень шума – меньше 1 мВ позволяет выполнять более точные измерения.

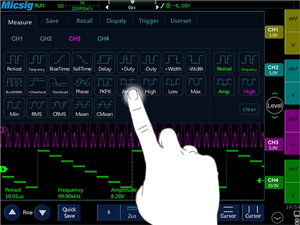

    31 вид автоизмерений

    На странице Measure пользователь может выбрать 31 вид автоизмерений. Щелкните пальцем Measure для отображения на экране всех видов измерения. Для выбора измерения щелкните пальцем по его пиктограмме. Для отмены выбора какого-либо вида автоизмерения щелкните пальцем по его пиктограмме. Для отмены выбора всех видов автоизмерений щелкните пальцем по пиктограмме CLEAR. Щелкните пальцем по любому другому месту экрана осциллографа Micsig, чтобы выйти из меню автоизмерений.

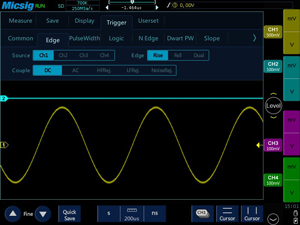

    Разнообразие функций запуска

    Поддержка 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту. Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.




    Моментальный снимок экрана и его просмотр

    Чтобы сделать моментальный снимок экрана быстро проведите по экрану осциллографа Micsig сверху вниз четырьмя пальцами. Осциллограммы можно просматривать и редактировать непосредственно в осциллографе.

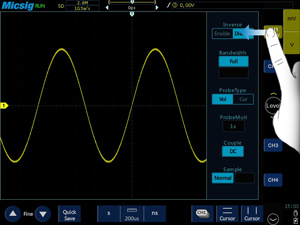

    Быстрая настройка канала

    Щелкните пальцем по пиктограмме CH1, чтобы скрыть или отобразить на экране канал. Проведите пальцем справа по пиктограмме CH1, чтобы открыть меню его настроек.

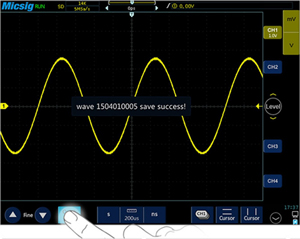

    Быстрое сохранение осциллограмм

    Щелкните пальцем по пиктограмме Quick Save для сохранения осциллограммы в памяти. Встроенная память 8 ГБ и возможность подключения внешнего накопителя через USB позволяют сохранять неограниченное число осциллограмм.

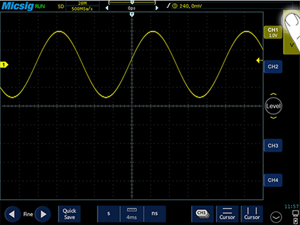

    Установка коэффициента вертикального отклонения

    Щелчками пальцев по mV или V можно установить нужный коэффициент вертикального отклонения. Значение коэффициента вертикального отклонения отображается на экране в единицах Вольт на деление.

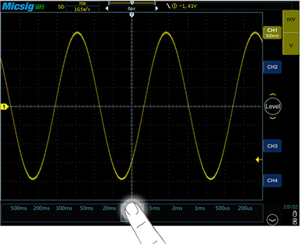

    Установка коэффициента развертки

    Дважды щелкните пальцем по экрану осциллографа Micsig в нужном месте для снижения коэффициента развертки. Щелкните пальцем по пиктограмме Time Scale для быстрой настройки, вызвав линейку коэффициента развертки.

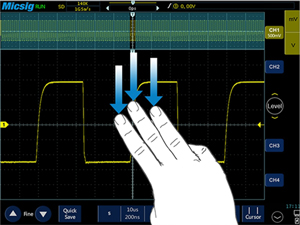

    Растяжка осциллограммы

    Быстро проведите вниз по экрану осциллографа Micsig одновременно тремя пальцами для доступа к функции растяжки осциллограммы.

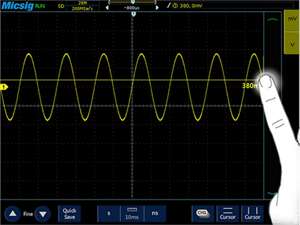

    Настройка уровня запуска

    Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.

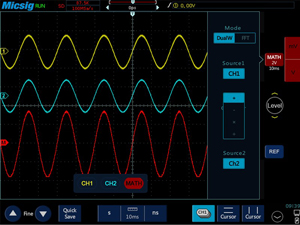

    Настройка канала математических функций или канала опорного сигнала

    Щелкните пальцем по пиктограмме ˄ для вызова пиктограмм канала математических функций и канала опорного сигнала. Затем щелкните пальцем по пиктограмме Math для вызова соответствующего меню. Проведите пальцем влево/вправо, чтобы открыть/закрыть меню настроек канала математических функций. Щелкните пальцем по пиктограмме Math еще раз, чтобы закрыть это меню.Настройка канала опорного сигнала производится аналогично.

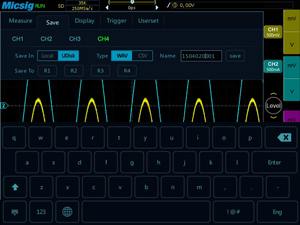

    Экранная клавиатура

    Экранная клавиатура облегчает ввод имени файла, избавляя от необходимости использовать для этого кнопки. Увеличивает эффективность ввода имени файла до 95 %.

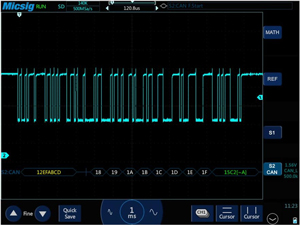

    Декодирование по протоколам UART, CAN, LIN, SPI, I2C

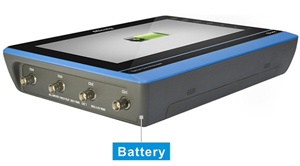

    Аккумуляторная батарея

    Литий-ионная аккумуляторная батарея большой емкости (7500 мА-ч), легкосъемная, обеспечивает время работы осциллографов Micsig до 5 часов.

  • Технические характеристики осциллографа цифрового планшетного TO1104 Plus:

    Параметр Значение
    TO1072 Plus TO1074 Plus TO1102 Plus TO1104 Plus TO1152 Plus
    Максимальная частота 70 МГц 70 МГц 100 МГц 100 МГц 100 МГц
    Кол-во каналов 2 4 2 4 2
    Частота дискретизации 1 ГГц 1 ГГц 1 ГГц 1 ГГц 1 ГГц
    Чувствительность 500 мкВ/дел ~ 10 В/дел 500 мкВ/дел ~ 10 В/дел 500 мкВ/дел ~ 10 В/дел 500 мкВ/дел ~ 10 В/дел 500 мкВ/дел ~ 10 В/дел
    Коэфициент развертки 2 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел
    Макисмальная глубина памяти 14М 14М 28М 28М 28М
    Дисплей 20 см 20 см 20 см 20 см 20 см
    Интерфейсы HDMI, USB-host, USB-device, LAN, Wi-Fi HDMI, USB-host, USB-device, LAN, Wi-Fi HDMI, USB-host, USB-device, LAN, Wi-Fi HDMI, USB-host, USB-device, LAN, Wi-Fi HDMI, USB-host, USB-device, LAN, Wi-Fi
    Декодирование протоколов LIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL LIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL LIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL LIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL LIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL
    Питание Батерейное Батерейное Батерейное Батерейное Батерейное
    Дисплей Сенсорный Сенсорный Сенсорный Сенсорный Сенсорный
  • Комплект поставки TO1104 Plus

    Наименование Количество
    1 Осциллограф цифровой планшетный TO1104 Plus 1
    2 Литий-ионная батарея 1
    3 Ручка для переноски 1
    4 Защитная плёнка на экран 1
  • Дополнительная комплектация TO1104 Plus
