МЕГЕОН 15013 — осциллограф цифровой
Код товара: 85520-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
98569-26 до 25.05.2031
-
Производитель
-
Артикул
к0000407005
Назначение осциллографа цифрового МЕГЕОН 15013:

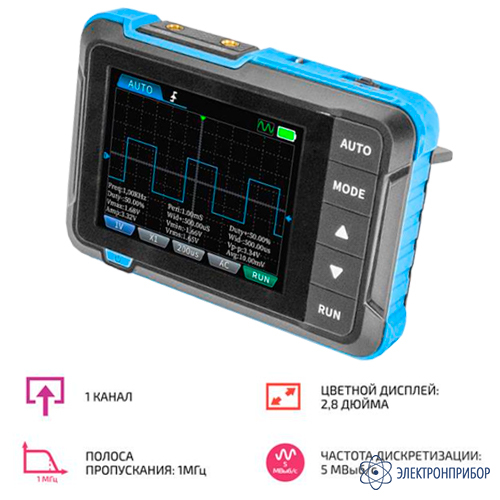

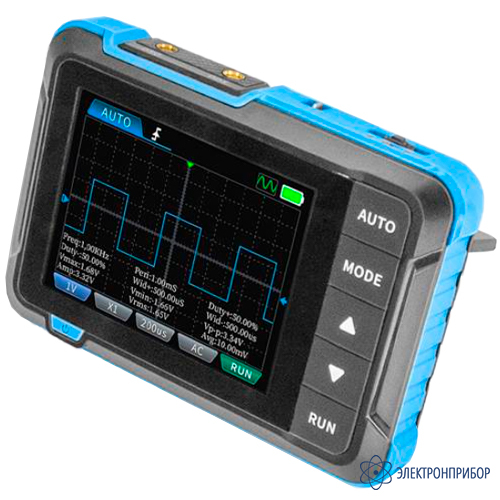

МЕГЕОН 15013 — представляет собой цифровой осциллограф с цветным дисплеем разрешением 320 x 240 пикселей. Его можно использовать как для периодических аналоговых сигналов, так и для непериодических цифровых сигналов.

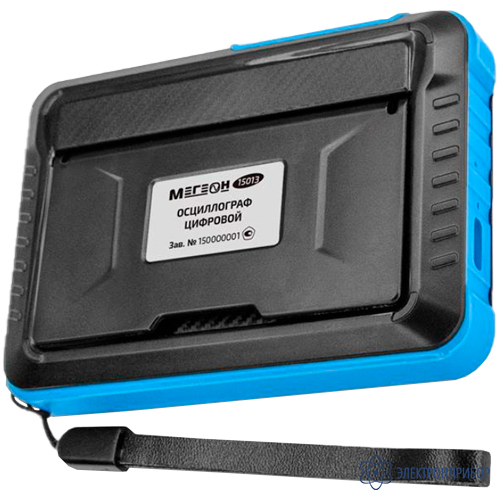

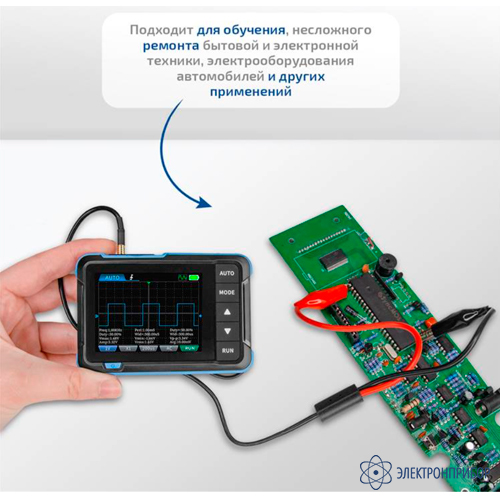

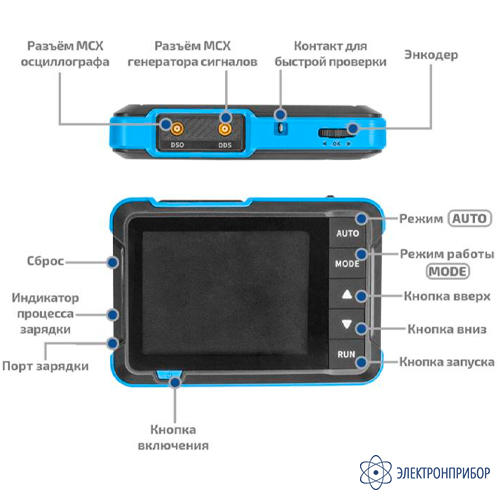

Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с последующей регистрацией данных в запоминающем устройстве, их цифровой обработкой и отображении на жидкокристаллическом дисплее. Конструктивно представляет собой компактный портативный прибор с жидкокристаллическим дисплеем, функциональными клавишами и входными разъемами для подключения различных устройств. Кроме того, он имеет встроенный многофункциональный генератор сигналов. Прибор автономен и прост в эксплуатации, отвечает основным требованиям для обучения, несложного ремонта бытовой и электронной техники, электрооборудования автомобилей, и других применений.
Особенности осциллографа цифрового МЕГЕОН 15013:
- малые габариты и вес;
- цветной ЖК-дисплей диагональю 2,8 дюйма разрешением 320*240 точек;
- простое управление с минимальным количеством кнопок;
- встроенный генератор.
-
-
Технические характеристики осциллографа цифрового МЕГЕОН 15013:
Параметр Значение Количество цифровых каналов 1 Входное сопротивление 1,00 ± 0,02 МОм Верхние пределы частоты полосы пропускания (-3 дБ) 1 МГц Частота дискретизации 5 МВыб/с Диапазон установки коэффициента отклонения 10 мВ/дел...10 В/дел, шаг 1 - 2 - 5 Пределы допускаемой относительной погрешности коэффициента отклонения для модификаций ± 2% Диапазон установки коэффициента развертки 500 нс/дел...20 с/дел, шаг 1 - 2 - 5 Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ± 1% Диапазон напряжений X1: ±40 В (Vpp: 80 В)

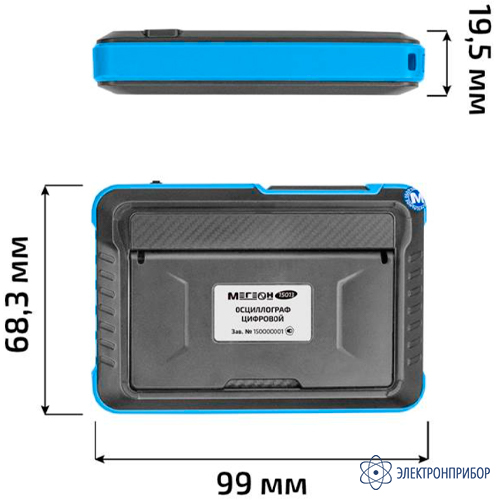

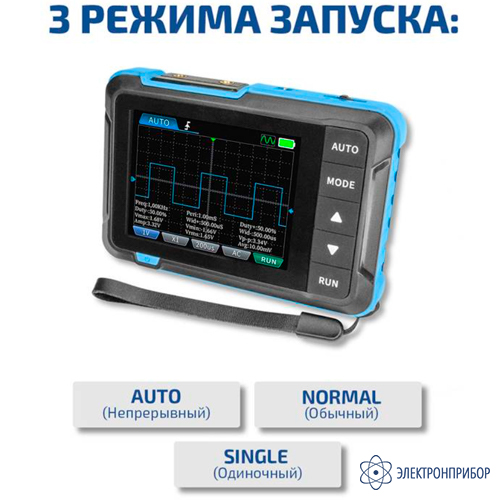

X10: ±400 В (Vpp: 800 В)Режим триггера автоматический, нормальный, одиночный Способ подключения AC / DC Срабатывание по фронту передний или задний фронт Генератор сигналов Частота 0...10 кГц Рабочий цикл 0...100 % Амплитуда 0,1...3,3 В Формы волн синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца Общие характеристики Дисплей 2,8 дюйма, 320 x 240 точек Интерфейс USB, MCX Источник питания 5 В / 1 А Ёмкость литиевой батареи 1000 мАч Температура работы +15...+50°C, при ОВ 30...80% Температура хранения -20...+60 °C, при ОВ 30...80% Габариты изделия 99 x 68,3 x 19,5 мм Вес 100 г -

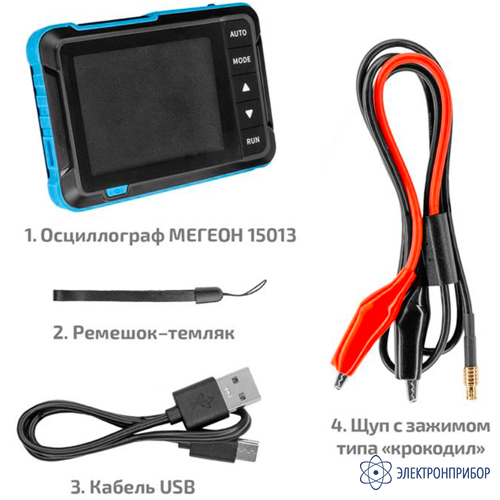

Комплект поставки МЕГЕОН 15013

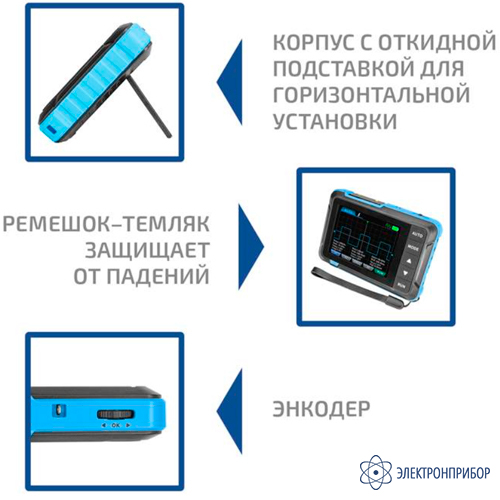

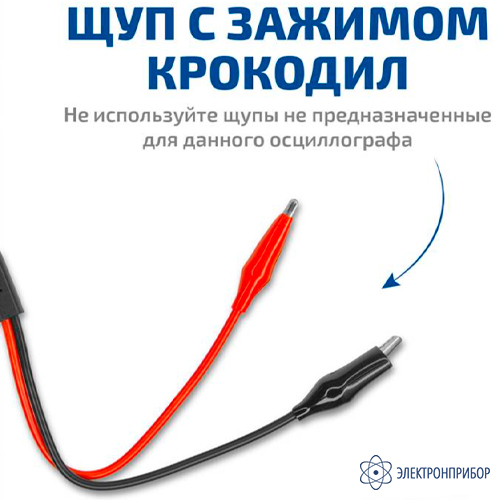

№ Наименование Количество 1 Осциллограф цифровой МЕГЕОН 15013 1 2 Щуп с зажимом типа "крокодил" 1 3 Кабель USB для зарядки 1 4 Ремешок-темляк 1 5 Руководство по эксплуатации 1 -
