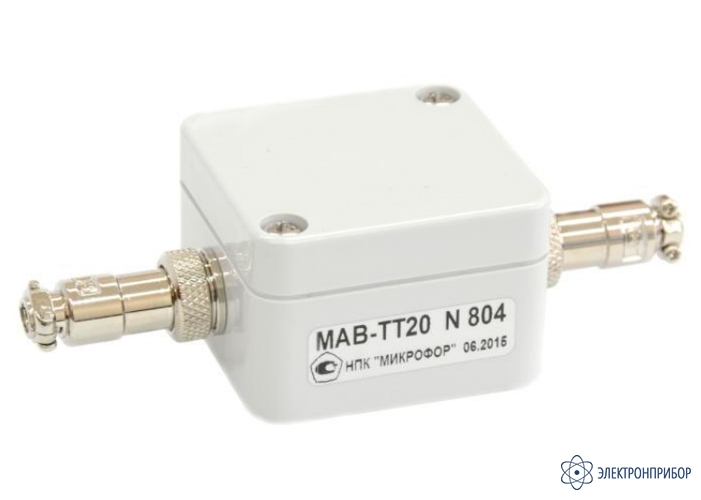

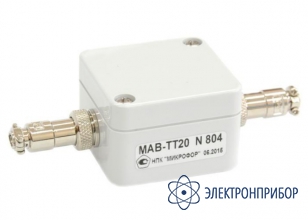

МАВ-ТТ20 — модуль аналогового ввода

Код товара: 64981
  • 36245-07

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      36245-07 до 17.08.2022

      Можно поверить!
      Тип поверки: первичная

    Назначение модуля аналогового ввода МАВ-ТТ20:

    Модули аналогового ввода МАВ предназначены для контроля аналоговых выходных сигналов измерительных преобразователей и технологических регуляторов, пересчета измеренных величин в значение заданного параметра и преобразования его в цифровой выходной сигнал по протоколу ModBus.

    Модули представляют собой автоматические, цифровые, многофункциональные приборы непрерывного действия. Модули изготавливаются в трех модификациях и предназначены для работы:

    • МАВ-ТТ20 с преобразователями и технологическими регуляторами с унифицированными выходными сигналами по ГОСТ 26.011-80; для подключения преобразователей с токовыми выходами 4-20 мА, сети RS-485/ModBus;
    • МАВ-ТС100 с термопреобразователями сопротивления 50М, 50П, 100М, 100П, Pt100, Pt500 по ГОСТ 6651-2009 и Pt1000 по DIN EN 60751; для подключения термопреобразователей сопротивления со стандартными НСХ или индивидуальными СХ к сети RS-485/ModBus;
    • МАВ-ТП с преобразователями термоэлектрическими по ГОСТ Р 8.585-2001.

    Описание модуля аналогового ввода МАВ-ТТ20:

    Модуль МАВ состоит из печатной платы со схемой обработки и выдачи сигналов, корпуса с двумя разъемами и крышки корпуса. Плата размещена в корпусе и имеет две клеммные колодки, к одной из которых подключаются источники входного сигнала, к другой - кабель питания и интерфейса. Кабели выводятся из корпуса через соответствующие разъемы. Корпус модуля крепится к стене двумя шурупами, отверстия для которых находятся вне зоны герметизации внутреннего объема. Крышка прикручивается к корпусу через уплотнитель четырьмя винтами.

    Схема обработки и выдачи сигналов модуля осуществляет следующие функции:

    • измерение величин входных сигналов;
    • вычисление значения заданного параметра (температура, влажность, давление) на основе задаваемой характеристики преобразования;
    • взаимодействие с внешними устройствами по интерфейсу RS-485/µForLAN и протоколу ModBus

  • Технические характеристики модуля аналогового ввода МАВ-ТТ20:

    Параметр Значение
    Диапазон измерений от 0 до 24 мА
    Пределы допускаемой основной абсолютной погрешности измерений δ=±(0,0015I+K1)) мА
    Пределы допускаемой дополнительной абсолютной погрешности измерений при изменении температуры среды на 10 ºС γ = 0,5δ мА
    Рабочие условия эксплуатации:
    - температурам окружающей среды
    - относительная влажность при температуре 35 °С и более низких температурах, без конденсации влаги, не более
    - атмосферное давление
    от 0 до +50 °С
    80 %

    от 84 до 106,7 кПа
    Напряжение питание от 6 до 15 В
    Потребляемый ток без электрической нагрузки на выходе, не более 10 мА
    Входное сопротивление, не более 100 Ом
    Габаритные размеры (ДхШхВ), не более 35х104х58 мм
    Масса, не более 0,2 кг
    Средняя наработка на отказ, не менее 10000 ч
    Средний срок службы, не менее 5 лет

    Примечания:
    1) K - одна единица младшего разряда в соответствующем диапазоне измерений;
       R - измеренное значение сопротивления, Ом;
       I - измеренное значение тока, мА;
       U - измеренное значение напряжения, мВ.

  • Комплект поставки МАВ-ТТ20

    № Наименование Количество
    1 Модуль аналогового ввода МАВ-ТТ20 1
    2 Руководство по эксплуатации 1
    3 Диск с программным обеспечением 1
    4 Упаковка 1
