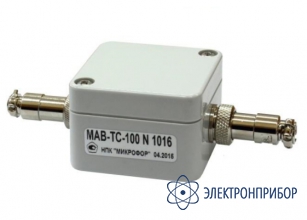

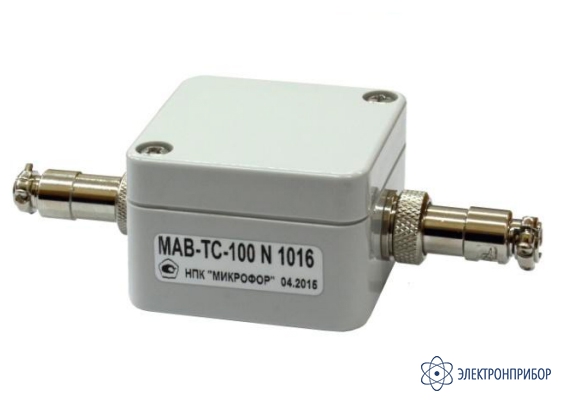

МАВ-ТС100 — модуль аналогового ввода

Код товара: 64987
  • 36245-07

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      36245-07 до 17.08.2022

      Можно поверить!
      Тип поверки: первичная

    Назначение модуля аналогового ввода МАВ-ТС100:

    Модули аналогового ввода МАВ предназначены для контроля аналоговых выходных сигналов измерительных преобразователей и технологических регуляторов, пересчета измеренных величин в значение заданного параметра и преобразования его в цифровой выходной сигнал по протоколу ModBus.

    Модули представляют собой автоматические, цифровые, многофункциональные приборы непрерывного действия. Модули изготавливаются в трех модификациях и предназначены для работы:

    • МАВ-ТТ20 с преобразователями и технологическими регуляторами с унифицированными выходными сигналами по ГОСТ 26.011-80; для подключения преобразователей с токовыми выходами 4-20 мА, сети RS-485/ModBus;
    • МАВ-ТС100 с термопреобразователями сопротивления 50М, 50П, 100М, 100П, Pt100, Pt500 по ГОСТ 6651-2009 и Pt1000 по DIN EN 60751; для подключения термопреобразователей сопротивления со стандартными НСХ или индивидуальными СХ к сети RS-485/ModBus;
    • МАВ-ТП с преобразователями термоэлектрическими по ГОСТ Р 8.585-2001.

    Описание модуля аналогового ввода МАВ-ТС100:

    Модуль МАВ состоит из печатной платы со схемой обработки и выдачи сигналов, корпуса с двумя разъемами и крышки корпуса. Плата размещена в корпусе и имеет две клеммные колодки, к одной из которых подключаются источники входного сигнала, к другой - кабель питания и интерфейса. Кабели выводятся из корпуса через соответствующие разъемы. Корпус модуля крепится к стене двумя шурупами, отверстия для которых находятся вне зоны герметизации внутреннего объема. Крышка прикручивается к корпусу через уплотнитель четырьмя винтами.

    Схема обработки и выдачи сигналов модуля осуществляет следующие функции:

    • измерение величин входных сигналов;
    • вычисление значения заданного параметра (температура, влажность, давление) на основе задаваемой характеристики преобразования;
    • взаимодействие с внешними устройствами по интерфейсу RS-485/µForLAN и протоколу ModBus

  • Технические характеристики модуля аналогового ввода МАВ-ТС100:

    Параметр Значение
    Диапазон измерений от 0 до 500 Ом
    Пределы допускаемой основной абсолютной погрешности измерений δ=±(0,01+0,00025|R-100|) Ом
    Пределы допускаемой дополнительной абсолютной погрешности измерений при изменении температуры среды на 10 ºС γ = 0,5δ мА
    Рабочие условия эксплуатации:
    - температурам окружающей среды
    - относительная влажность при температуре 35 °С и более низких температурах, без конденсации влаги, не более
    - атмосферное давление
    от 0 до +50 °С
    80 %

    от 84 до 106,7 кПа
    Напряжение питание от 6 до 15 В
    Потребляемый ток без электрической нагрузки на выходе, не более 10 мА
    Входное сопротивление, не более 1 МОм
    Габаритные размеры (ДхШхВ), не более 35х104х58 мм
    Масса, не более 0,2 кг
    Средняя наработка на отказ, не менее 10000 ч
    Средний срок службы, не менее 5 лет

    Примечание:
    R - измеренное значение сопротивления, Ом.

  • Комплект поставки МАВ-ТС100

    № Наименование Количество
    1 Модуль аналогового ввода МАВ-ТС100 1
    2 Руководство по эксплуатации 1
    3 Диск с программным обеспечением 1
    4 Упаковка 1
