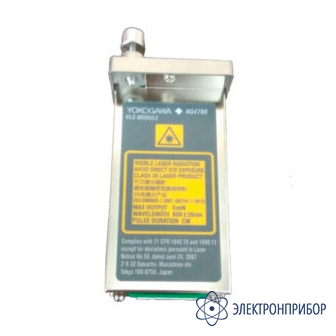

Модуль VLS AQ4780 — для AQ7280

Код товара: 63657

    • Гарантия

      12 месяцев

    • Производитель

      Yokogawa

    Описание модуля VLS AQ4780 для AQ7280:

    Модуль VLS AQ4780 для AQ7280.

  • Технические характеристики модуля VLS AQ4780 для AQ7280:

    Параметр Значение
    Модель AQ2780
    OPM    		 AQ2781
    High Power OPM    		 AQ2780V OPM+VLS AQ2781V
    High Power OPM+VLS    		 AQ4780
    VLS
    Optical Power Meter (OPM) Длины волн измерения Обычные: 850/1300/1310/1490/1550/1625/1650 nm, Точный режим: от 800 до 1700 nm (шаг 1 nm), режим CWDM: от 1270 до 1610 nm (шаг 20 nm) -
    Диапазон измерений CW +10 ... −70 dBm +27 ... −50 dBm*1 +10 ... −70 dBm +27 ... −50 dBm*1 -
    Диапазон измерений CHOP +7 ... −70 dBm +24 ... −50 dBm*1 +7 ... −70 dBm +24 ... −50 dBm*1 -
    Уровень шумов *2 0.5 nW (–63 dBm) 50 nW (–43 dBm) 0.5 nW (–63 dBm) 50 nW (–43 dBm) -
    Погрешность *3 ±5% -
    Разрешение 0.01dB -
    Размерность Абсолютн.: dBm, mW, μW, nW, Относительн.: dB -
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz -
    Усреднение 1, 10, 50, 100 циклов -
    Хранение данных 100 измерений в файле (до 1000 файлов) -
    Запись журнала измерений Интервал записи: 0.5, 1, 2, 5, 10 сек., Количество измерений: от 10 до 1000 -
    Оптический коннектор Стандартно FC (опционально SC, универсальный адаптер φ1.25) -
    Visible Light Source (VLS) Длина волны - 650 ±20nm
    Выходной уровень - Не менее чем −3 dBm
    Модуляция - CW, CHOP (около 2 Гц)
    Оптич.коннектор - Универсальный адаптер φ 2.5 mm
    Класс лазера - Class 3R
    Габаритные размеры (мм) 47 х 87 х 29
    Вес 140 грамм
    *1 от 1300 до 1600 nm;
    *2 при 1310 nm;
    *3 Уровень: 100 μW (-10 dBm), CW, 1310 ±20 nm, ширина спектра: ≤10 nm, SM (ITU-T G.652), FC/PC, установленная длина волны измерения ±0.5 nm, исключая потери на коннекторах.

  • Комплект поставки Модуль VLS AQ4780

    № Наименование Количество
    1 Модуль VLS AQ4780 для AQ7280 1
