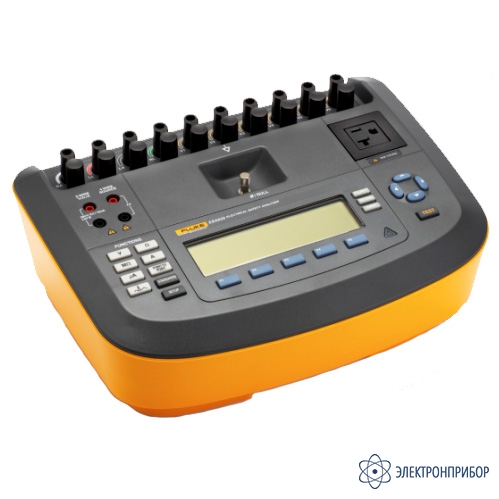

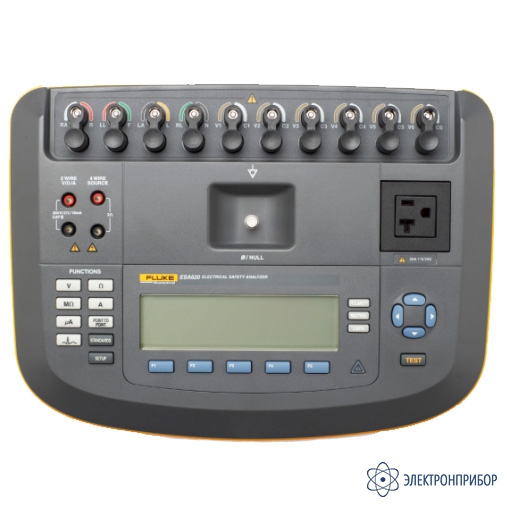

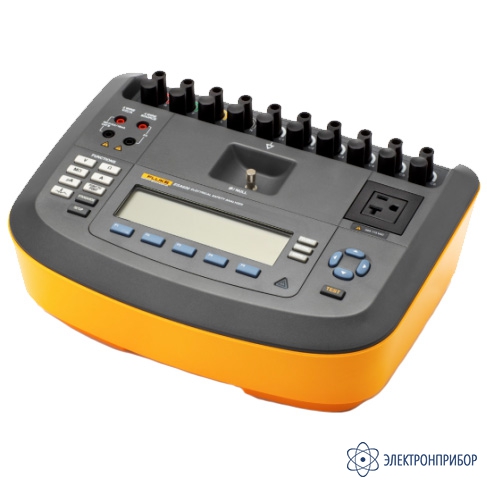

Fluke ESA620-02 — анализатор электробезопасности
Код товара: 61180-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
47851-11 до 31.08.2021
-
Производитель
-
Артикул
3051408
Описание анализатора электробезопасности Fluke ESA620-02:
Анализатор электробезопасности Fluke ESA620-02 представляет собой превосходное качество ручного профилактического обслуживания для биомедицинских техников и клинических инженеров, которые проводят испытания медицинского оборудования. Благодаря выбору из трех испытательных нагрузок, испытательных токов защитного заземления и двух испытательных напряжений изоляции, этот универсальный продукт можно использовать во всем мире для проведения испытаний в соответствии с их стандартами. Оснащенный десятью выводами ЭКГ, Fluke ESA620-02 имитирует ЭКГ и кривые рабочих характеристик, поэтому как электробезопасность, так и базовые тесты на мониторах пациента могут выполняться с помощью одного подключения. Этот полнофункциональный анализатор электробезопасности стандартно поставляется с измерительными проводами для 2-проводных измерений защитного заземления, а с дополнительными выводами предлагает экономящую время 4-проводную технику. Кроме того, розетка для устройств на 25 А позволяет тестировать те устройства, которые в ней нуждаются, так что технический специалист не ограничивается только тестированием оборудования 15-А (Только для США). Новая технология DSP обеспечивает более высокую точность измерений утечки во всех диапазонах, указанных в стандартах, а интуитивно понятный интерфейс помогает пользователю выполнять тесты.
Fluke ESA620-02 оснащен большим дисплеем для быстрой и четкой индикации выполненных тестов, критериев, связанных с настройкой тестирования, состояния устройства в тестовой розетке и результатов. Устройство оснащено стандартным USB-интерфейсом для компьютерного управления и передачи данных. При использовании с дополнительным подключаемым модулем для компьютерного программного обеспечения Ansur Fluke ESA620-02 позволяет стандартизировать процедуры тестирования, а также регистрировать результаты, хранить и распечатывать отчеты. В сочетании с Ansur ESA620 можно автоматизировать, собирая результаты и сравнивая их со стандартными пределами.
Особенности анализатора электробезопасности Fluke ESA620-02:
- Соответствие широкому спектру мировых стандартов;
- Три тестовых нагрузки;
- 10 простых в использовании соединений с изолированными рабочими частями;
- Ток оборудования 25 А;
- Электрокардиограмма и кривые производительности;
- Расширенный диапазон утечки до 10000 мкА;
- 100% и 110% напряжение сети для проверки приложенной части (изоляция выводов);
- Пять различных испытаний изоляции;
- 2- или (опционально) 4-проводное сопротивление заземляющего провода;
- Только переменный ток, только постоянный ток и показания утечки истинного среднеквадратичного значения;
- Большой дисплей с регулируемой контрастностью;
- Эргономичный дизайн;
- Дополнительный подключаемый модуль Ansur;
- CE, C-Tick и CSA для сертификации в США и Канаде.
-
-
Технические характеристики анализатора электробезопасности Fluke ESA620-02:
Параметр Значение Характеристики тестирования Вариант тестирования Сеть Доступный Точка-точка Диапазон Модель на 120 В: от 90 В переменного тока до 132 В переменного тока (среднеквадратичное значение) Модель на 220 В: от 180 до 264 переменного тока (среднеквадратичное значение) От 0 В переменного тока до 300 В переменного тока (среднеквадратичное значение) От 0 В переменного тока до 300 В переменного тока (среднеквадратичное значение) Точность ± (2% от показания + 2 LSD) ± (2% от показания + 2 LSD) ± (2% от показания + 2 LSD) Измерения L1 - L2, L1 - Земля, L2 - Земля - - Сопротивление земли Испытательный ток В 500 мОм при напряжении холостого хода ≤ 24 В;
25 А: короткое замыкание ± 10% (при напряжении холостого хода 6 В перем. Тока при номинальной сети)Диапазон От 0 Ом до 2 Ом Точность - двухконтактный режим > 200 мА переменного тока: ± (2% от показаний + 0,015 Ом) для 0,0 - 2,0 Ом;
От 1 до 16 А переменного тока: ± (2% от показаний + 0,015 Ом) от 0,0 до 0,2 Ом / ± (5% от показаний + 0,015 Ом) от 0,2 до 2,0 ОмТочность - четырехконтактный режим > 200 мА переменного тока: ± (2% от показаний + 0,005 Ом) для 0,0 - 2,0 Ом От 1 до 16 А переменного тока: ± (2% от показаний + 0,005 Ом) от 0,0 до 0,2 Ом / ± (5% от показаний + 0,005 Ом) от 0,2 до 2,0 Ом Текущее оборудование Режим AC RMS Дальность / Точность От 0 A до 20 A: ± 5% от показания ± (2 отсчета или 0,2 A, в зависимости от того, что больше) Рабочий цикл От 15 А до 20 А, 5 мин включен / 5 мин выключен;
от 10 А до 15 А, 7 мин включен / 3 мин выключен;
от 0 до 10 А непрерывноТок утечки Режимы (доступны во всех тестах на утечку, за исключением утечек MAP, которые доступны только в True RMS) AC + DC (истинное среднеквадратичное значение);
Только AC;
Только DСВыбор нагрузки пациента (входное сопротивление) AAMI ES1-1993 Рис.1;
IEC 60601-1: Рис.15;
IEC 61010: Рис. A-1Крест-фактор = 3 Диапазоны От 0 мкА до 199,9 мкА;
от 200 мкА до 1999 мкА;
от 2 мА до 10 мАЧастотная характеристика / точность От 0 до 1 кГц: ± (1% от показаний + 1 мкА или 1 LSD, в зависимости от того, что больше);
от 1 кГц до 100 кГц: ± (2% показаний + 1 мкА или 1 LSD, в зависимости от того, что больше);
от 100 кГц до 1 МГц: ± (5% показаний + 1 мкА или 1 LSD, в зависимости от того, что больше)Наапряжение MAP Дополнительная остаточная утечка до 4 мкА при 120 В переменного тока и 8 мкА при 240 В переменного тока Тесты на утечку Земля (провод заземления);
Шасси (корпус);
Пациент (заземлить);
Вспомогательный пациент (отвести к свинцу);
Сеть на прикладной части (изоляция выводов);
Прямое оборудование;
Прямая прикладная часть;
Альтернативное оборудование;
Альтернативная прикладная часть;
ДоступныйСеть на прикладной части 110% сети при 230 В для IEC 60601 Испытательное напряжение сети на приложенной части 100% сети для AAMI, @ 115 В на AAMI;
100% сети при 230 В в соответствии с 62353
Для альтернативных и прямых испытаний на герметичность, значения утечки компенсируются для номинальной сети согласно 62353. Таким образом, точность, указанная для других утечек, не применяется. Фактические показания утечки, полученные во время этих испытаний, будут выше.Дифференциальная утечка Диапазоны От 50 мкА до 199 мкА;
от 200 мкА до 1999 мкА;
от 2 мА до 20 мАТочность ± (10% от показания ± (2 отсчета или 20 мкА, в зависимости от того, что больше)) Изоляционное сопротивление Диапазоны От 0,5 МОм до 20 МОм: ± (2% от показаний + 2 отсчета);
от 20 МОм до 100 МОм: ± (7,5% от показания + 2 отсчета)Источник испытательного напряжения 500 В постоянного тока;
250 В постоянного токаИспытания сопротивления изоляции Сеть-PE, AP-PE, Сеть-PE, Сеть-NE (незаземленная доступная проводящая часть) и AP-NE (незаземленная доступная проводящая часть) Максимальная емкость нагрузки 1 мкФ Кривые производительности ЭКГ Точность ± 2%;
± 5% для амплитуды 2 Гц только прямоугольная волна, фиксированная при конфигурации отведения II 1 мВФормы сигналов / скорости Комплекс ЭКГ 30 ударов в минуту, 60 ударов в минуту, 120 ударов в минуту, 180 ударов в минуту и 240 ударов в минуту Мерцание желудочков - Прямоугольная волна (рабочий цикл 50%) (Гц) 0,125 и 2 Синусоидальная волна (Гц) 10, 40, 50, 60 и 100 Треугольная волна (Гц) 2 Импульсный (ширина импульса 63 мс) 30 ударов в минуту и 60 ударов в минуту Номинальная мощность Розетка сетевого напряжения 120 В переменного тока;
230 В переменного токаНапряжение сети, диапазон мощности на входе От 90 до 132 В переменного тока (среднеквадратичное значение);
от 180 до 264 В переменного тока (среднеквадратичное значение)Максимальный ток 20 А;
16 АЧастота 50 или 60 Физические параметры Габаритные размеры 31 x 23 x 10 см (12,6 x 9,3 x 5 дюймов) Масса 4,7 кг (10,25 фунта) Характеристики окружающей среды Рабочая температура От 10 ºC до 40 ºC (от 50 ºF до 104 ºF) Температура хранения От -20 ºC до 60 ºC (от -4 ºF до 140 ºF) Влажность при эксплуатации От 10% до 90% без конденсации Высота До 2000 метров при 230 В переменного тока (напряжение сети);
до 5000 метров при 120 В переменного тока (напряжение сети) -
Комплект поставки Fluke ESA620-02
№ Наименование Количество 1 Анализатор электробезопасности Fluke ESA620-02 1 2 Набор измерительных щупов 1 3 Кабель для передачи данных 1626219 1 4 Плавкий предохранитель (медленно перегорающий T20A3AB250В, 1¼″ x¼″) 1 5 Плавкий предохранитель 13ABS1362,1″ x¼″ 1 6 Плавкий предохранитель (с задержкой срабатывания)T10A250В,5x20мм 1 7 Плавкий предохранитель (с задержкой срабатывания)T16A250В,5x20мм 1 8 Переходник на 15–20А 1 9 Шнур питания 1 10 Программное обеспечение Ansur, компакт-диск с демонстрационной версией 1 11 Компакт-диск с руководством пользователя ESA6202814967 1 12 Переносная сумка 1 13 Руководство пользователя 1 14 Методика поверки МП-240/447-2011 1 -
