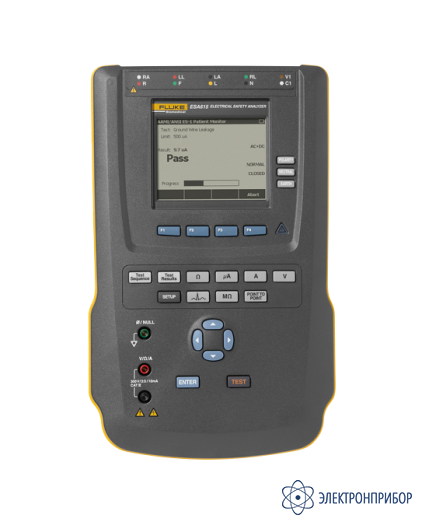

Fluke ESA615-02-EUR — анализатор электробезопасности
Код товара: 61176-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
53790-13 до 04.04.2024
-
Производитель
-
Артикул
4132093
Описание анализатора электробезопасности Fluke ESA615-02-EUR:
Fluke ESA615-02-EUR является универсальным для любого глобального стандарта электробезопасности и может тестироваться на соответствие стандартам ANSI / AAMI ES-1, NFPA-99, IEC62353, VDE751, IEC60601-1 (2-я и 3-я редакции) и AS / NZS 355. ESA615 - это комплексное решение с анализатором безопасности и имитатором ЭКГ в одном приборе для проверки электробезопасности. Это многогранное устройство выполняет все первичные испытания на электробезопасность, включая линейное (сетевое) напряжение, сопротивление заземляющего провода (защитного заземления), сопротивление изоляции, ток устройства и испытания на утечку проводов пациента. Он также предлагает моделирование ЭКГ и двухточечные тесты напряжения, утечки и сопротивления.
Особенности анализатора электробезопасности Fluke ESA615-02-EUR:

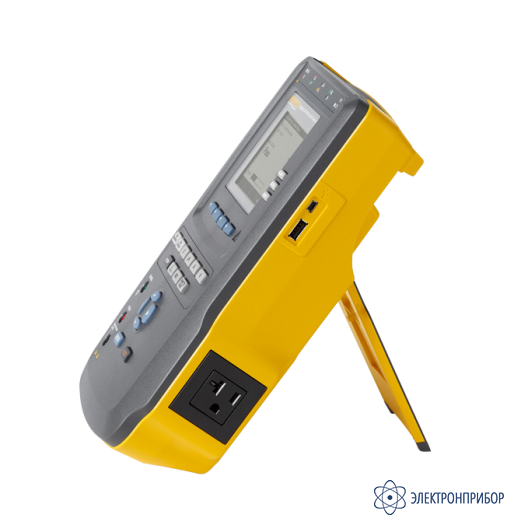

- Портативный, эргономичный дизайн со встроенной ручкой и наклонной подставкой;
- Встроенная автоматизация с автоматизированными последовательностями испытаний для легкого соответствия основным мировым стандартам электробезопасности (ANSI / AAMI ES-1 (NFPA-99), IEC62353 (VDE751), IEC60601-1 2-я и 3-я редакции и AS / NZS 3551);
- Удобный интерфейс для упрощенного тестирования;
- Тесты формы сигнала ЭКГ и измерения в двух отведениях сочетают в себе функции симулятора и анализатора безопасности в одном приборе для тестирования;
- Пять разъемов для подключения деталей и удобное защелкивающееся соединение ЭКГ; дополнительный модуль расширения для тестирования ЭКГ до 12 отведений;
- Простой ввод данных с помощью внешней клавиатуры со штрих-кодом или встроенной клавиатуры;
- Беспроводная связь и съемная карта памяти для быстрого и удобного хранения и обмена данными;
- 20 А при допустимом токе 120 В;
- Сменные сетевые предохранители позволяют держать устройство в полевых условиях и вне ремонтной мастерской;
- Пользовательский выбор языка: английский, французский, немецкий, испанский, итальянский и португальский;
- Тщательно протестировано для работы в тяжелых полевых условиях с CE и CSA в дополнение к прочности качества Fluke, обеспечивающей долгосрочную надежность;
- Двухлетняя расширенная гарантия (после калибровки в первый год в любом авторизованном сервисном центре Fluke Biomedical стоимость не взимается);
- Глобальная сеть поддержки, обеспечивающая быстрое обслуживание и уверенность клиентов Fluke Biomedical по всему миру.
-
-
Технические характеристики анализатора электробезопасности Fluke ESA615-02-EUR:
Параметр Значение Напряжение Диапазон (напряжение сети) От 90 В переменного тока до 132 В переменного тока (среднеквадратичное значение);
от 180 В переменного тока до 264 В переменного тока (среднеквадратичное значение)Диапазон (доступное напряжение) От 0 В переменного тока до 300 В переменного тока (среднеквадратичное значение) Точность ± (2% от показания + 0,2 В) Испытания напряжения Сеть и точка-точка Сопротивление земли Режимы Двухпроводной Испытательный ток > 200 мА переменного тока Диапазоны От 0 Ом до 2 Ом Точность ± (2% от показания + 0,015 Ом) Испытания на сопротивление Сопротивление земли и точка-точка Текущее оборудование Режим Среднеквадратичное значение переменного тока Диапазон от 0 до 20 А От 0 до 20 А Погрешность ± (5% от показания + (2 отсчета или 0,2 А, в зависимости от того, что больше)) Рабочий цикл От 15 А до 20 А, 5 мин. вкл / 5 мин. выключенный;
от 10 А до 15 А, 7 мин. вкл / 3 мин. выключенный;
от 0 до 10 А непрерывноТок утечки Режимы AC + DC (True RMS), AC только DC только
(режимы доступны во всех тестах на утечку, за исключением утечек MAP, которые доступны только для истинных среднеквадратичных значений)Выбор нагрузки пациента (входное сопротивление) AAMI ES1-1993 Рис.1;
IEC 60601-1: Рис.15Крест-фактор ≤ 3 Диапазоны От 0 мкА до 199,9 мкА;
от 200 мкА до 1999 мкА;
от 2 мА до 10 мАЧастотная характеристика / точность От 0 до 1 кГц: ± (1% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше));
от 1 кГц до 100 кГц: ± (2% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше));
от 1 кГц до 5 кГц (ток> 1,6 мА): ± (4% от показания + (1 мкА или 1 LSD, в зависимости от того, что больше));
от 100 кГц до 1 МГц: ± (5% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше));
точность испытаний на утечку изоляции, MAP, прямой точки доступа, альтернативной точки доступа и альтернативного оборудования - при 120 В переменного тока + (2,5 мкА или 1 LSD, в зависимости от того, что больше); при 230 В переменного тока дополнительно ± 3,0% и + (2,5 мкА или 1 LSD, в зависимости от того, что больше);
Для испытаний на утечку Альтернативного оборудования, Альтернативного AP и Прямого AP значения утечки компенсируются для номинальной сети согласно 62353. Следовательно, точность, указанная для других утечек, не применяетсяИспытания на утечку Провод заземления (земля);
шасси (корпус);
привести к земле (пациент);
отведение к свинцу (вспомогательный пациент);
изоляция свинца (сеть на прикладной части);
прямое оборудование;
прямая прикладная часть;
альтернативное оборудование;
альтернативная прикладная часть;
точка-точкаИспытательное напряжение сети на приложенной части 100% ± 7% от сети для AAMI, ток ограничен до 1 мА ± 25% на AAMI;
100% ± 7% от сети для IEC 62353 ток ограничен до 3,5 мА ± 25% в соответствии с IEC 62353;
100% ± 7% от сети для IEC 60601-1, ток ограничен до 7,5 мА ± 25% в соответствии с IEC 60601-1Дифференциальная утечка Диапазоны От 75 мкА до 199 мкА;
от 200 мкА до 1999 мкА;
от 2 мА до 20 мАТочность ± (10% от показания + (2 отсчета или 20 мкА, в зависимости от того, что больше)) Изоляционное сопротивление Диапазоны От 0,5 МОм до 20 МОм;
от 20 МОм до 100 МОмТочность ± (2% от показаний + 0,2 МОм);
± (7,5% показаний + 0,2 МОм)Источник испытательного напряжения 500 В постоянного или 250 В постоянного тока (+ 20%, -0%) 2,0 ± 0,25 мА ток короткого замыкания Испытания сопротивления изоляции Сеть-PE, AP-PE, Сеть-PE, Сеть-NE (незаземленная доступная проводящая часть) и AP-NE (незаземленная доступная проводящая часть) Кривые производительности ЭКГ Точность ± 2%;
± 5% для амплитуды 2 Гц Только прямоугольная волна, фиксированная при конфигурации отведения II 1 мВФормы волны: ставки Комплекс ЭКГ 30 ударов в минуту, 60 ударов в минуту, 120 ударов в минуту, 180 ударов в минуту и 240 ударов в минуту Мерцание желудочков - Прямоугольная волна (рабочий цикл 50%) (Гц) 0,125 и 2 Синусоидальная волна (Гц) 10, 40, 50, 60 и 100 Треугольная волна (Гц) 2 Импульсный (ширина импульса 63 мс) 30 ударов в минуту и 60 ударов в минуту Стандарты испытаний Доступные варианты ANSI / AAMI ES-1, IEC62353, IEC60601-1 и AN / NZS 3551 Встроенные автопоследовательности IEC60601-1 2-е издание Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство, универсальное устройство и система IEC62353 Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство NFPA-99 (Госпиталь) Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство ANSI / AAMI ES-1 Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство Связь Входящий порт USB-устройства Разъем Mini-B для управления с компьютера Порт USB-хост-контроллера Тип A, выход 5 В, максимальная нагрузка 0,5 А. Разъем для клавиатуры и считывателя штрих-кода Беспроводная связь IEEE 802.15.4 для управления с компьютера Режимы работы Ручной и удаленный Номинальная мощность Сетевое напряжение 120 В переменного тока или 230 В переменного тока Диапазон входной мощности сетевого напряжения От 90 до 132 В переменного тока, от 180 до 264 В переменного тока Максимальный ток 20 А;
16 АЧастота От 47 до 63 Гц Физические параметры Размеры 17,6 x 8,4 x 28,5 см (6,9 x 3,3 x 11,2 дюйма) Масса 1,6 кг (3,5 фунта) Характеристики окружающей среды Рабочая температура От 10 ºC до 40 ºC (от 50 ºF до 104 ºF) Температура хранения От -20 ºC до 60 ºC (от -4 ºF до 140 ºF) Влажность при эксплуатации От 10% до 90% без конденсации Высота Напряжение питания от сети 120 В переменного тока до 5000 метров;
напряжение питания 230 В переменного тока до 2000 метров -
Комплект поставки Fluke ESA615-02-EUR
№ Наименование Количество 1 Анализатор электробезопасности Fluke ESA615-02-EUR 1 2 Сетевой кабель 1 3 Комплект измерительных принадлежностей 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 -
