КГЗЭТ3, КГ ЗЭТ 3

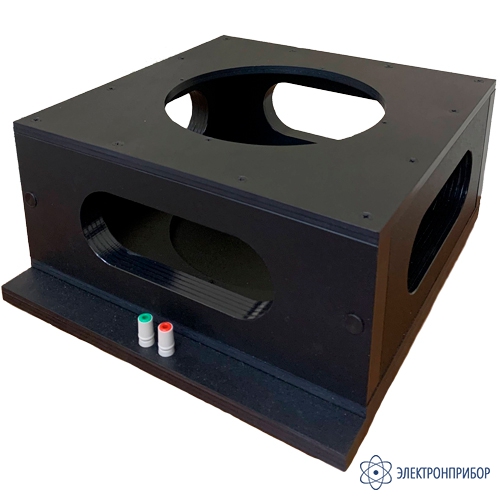

КГ-ЗЭТ-3 — катушка Гельмгольца типоразмер 3
Код товара: 59861-
-
Гарантия
24 месяца
Назначение катушки Гельмгольца типоразмер 3 КГ-ЗЭТ-3:
Система колец Гельмгольца или катушка Гельмгольца КГ-ЗЭТ-3 предназначена для измерений совместно с веберметром, например, ТВП-2, магнитного момента и намагниченности образцов ферромагнитных материалов в соответствии с рекомендациями стандарта IEC 60404-14 «Магнитные материалы. Часть 14. Методы измерения магнитного дипольного момента образца ферромагнитного материала выдергиванием или поворотом», а также МИ 2806-2003 «ГСИ. Потокосцепление магнитного поля постоянного магнита с катушкой Гельмгольца. Методика выполнения измерений».
Для размещения испытуемых образцов КГ-ЗЭТ-3 комплектуется съемным цилиндрическим столиком, на рабочую горизонтальную поверхность которого нанесены две взаимно перпендикулярные линии с делениями через 5 мм. Эта поверхность смещена от центра катушки вниз на несколько мм (в зависимости от исполнения катушки), чтобы центр испытуемого образца был ближе к центру КГ.
Возможно изготовление катушек Гельмгольца с горизонтальной ориентацией оси.
-
-
Технические характеристики катушки Гельмгольца типоразмер 3 КГ-ЗЭТ-3:
Параметр Значение Постоянная по магнитной индукции Кв (0,62 ± 0,1) мТл/А Постоянная по напряженности магнитного поля Кн (500 ± 100) м-1 Электрическое сопротивление на постоянном токе (40 ± 3) Ом Допускаемая сила тока при долговременном включении 0,5 А Размеры цилиндрического объема, центр которого совпадает с центром КГ, ось – с осью КГ, а радиус – с радиусом КГ, в котором неоднородность магнитного поля не превышает ±0,5 % 90 мм Габаритные размеры (длина х ширина х высота) 375 х 340 х 165 мм Средний радиус 140 мм Количество витков в одной секции 96 мм Масса КГ с предметным столиком 7.1 кг Погрешность определения постоянной по магнитной индукции ±3,0 % -
Комплект поставки КГ-ЗЭТ-3
№ Наименование Количество 1 Катушка Гельмгольца типоразмер 3 КГ-ЗЭТ-3 1 -
