КГ ЗЭТ 2, КГЗЭТ2

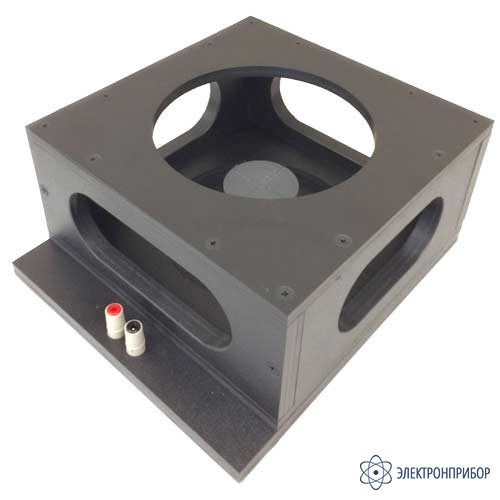

КГ-ЗЭТ-2 — катушка Гельмгольца типоразмер 2
Код товара: 53892-
-
Гарантия
24 месяца
Назначение катушки Гельмгольца типоразмер 2 КГ-ЗЭТ-2:
Система колец Гельмгольца или катушка Гельмгольца КГ-ЗЭТ-1 предназначена для измерений совместно с веберметром, например, ТВП-2, магнитного момента и намагниченности образцов ферромагнитных материалов в соответствии с рекомендациями стандарта IEC 60404-14 «Магнитные материалы. Часть 14. Методы измерения магнитного дипольного момента образца ферромагнитного материала выдергиванием или поворотом», а также МИ 2806-2003 «ГСИ. Потокосцепление магнитного поля постоянного магнита с катушкой Гельмгольца. Методика выполнения измерений».
Описание катушки Гельмгольца типоразмер 2 КГ-ЗЭТ-2:
Детали катушки Гельмгольца КГ-ЗЭТ-2 выполнены из АБС-пластика. Обмотки катушек изготовлены по технологии печатных плат.
Для подсоединения КГ-ЗЭТ-2 к внешним приборам служат клеммы под штекеры типа «банан». Для уменьшения электромагнитных наводок все выводы сделаны минимальной длины из тщательно свитых проводов марки МГТФ минимального сечения.
Для размещения испытуемых образцов в рабочем объеме внутрь КГ-ЗЭТ-2 помещен съемный цилиндрический столик, на плоскую рабочую поверхность которого нанесены две взаимно перпендикулярные линии с делениями через 5 мм. Эта поверхность смещена от оси КГ-ЗЭТ-2 на 3 мм.
-
-
Технические характеристики катушки Гельмгольца типоразмер 2 КГ-ЗЭТ-2:
Параметр Значение Постоянная по магнитной индукции Кв (1,5 ± 0,1) мТл/А Постоянная по напряженности магнитного поля Кн (1200 ± 100) м-1 Электрическое сопротивление на постоянном токе (58,5 ± 3) Ом Допускаемая сила тока при долговременном включении 0,5 А Размеры цилиндрического объема, центр которого совпадает с центром катушки Гельмгольца, ось – с осью катушки Гельмгольца, а радиус – с радиусом катушки Гельмгольца, в котором неоднородность магнитного поля не превышает ±0,5 % 40 мм Габаритные размеры (длина х ширина х высота) 270 х 235 х 130 мм Масса катушки Гельмгольца 2,6 кг Масса катушки Гельмгольца с предметным столиком 2,8 кг -
Комплект поставки КГ-ЗЭТ-2
№ Наименование Количество 1 Катушка Гельмгольца типоразмер 2 КГ-ЗЭТ-2 1 -
