СУБР-РА — распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА)

Код товара: 51763
  • Описание распределенной системы управления и блокировки разъединителей повышенной надежности (не ограниченное число КА) СУБР-РА:

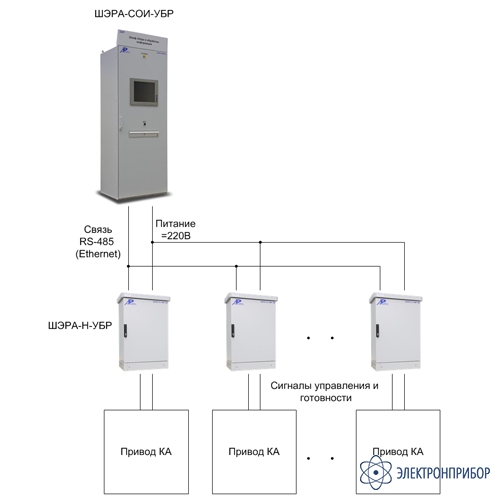

    Распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА) СУБР-РА​(БПВА.650645.001 ТУ). Система СУБР-РА состоит из нескольких шкафов ШЭРА-Н-УБР, одного шкафа ШЭРА-СОИ-УБР и программного обеспечения «Старт-2ПС».

    Назначение распределенной системы управления и блокировки разъединителей повышенной надежности (не ограниченное число КА) СУБР-РА:

    Распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА) СУБР-РА​ предназначена для:

    • Контроля положения коммутационных аппаратов (КА);
    • Контроля состояния приводов КА;
    • Дистанционного управления;
    • Местного управления (с блокировкой);
    • Аварийного управления (без блокировки);
    • Блокировки КА (до 2000 КА в системе).

    Шкафы ШЭРА-Н-УБР и ШЭРА-Н-ОБ

    Шкафы ШЭРА-Н-УБР или ШЭРА-Н-ОБ контролируют состояния подключенных КА и их приводов, собирают информацию о внешних КА и формируют сигналы готовности и управления КА.

    Каждый шкаф ШЭРА-Н-УБР-10 может использоваться для блокировки до 10 КА или для блокировки и управления 5 КА.

    Каждый шкаф ШЭРА-Н-УБР-20 может использоваться для блокировки до 20 КА или для блокировки и управления 10 КА.

    Каждый шкаф ШЭРА-Н-ОБ-24 может использоваться для блокировки до 24 КА или для блокировки и управления 12 КА.

    В состав каждого шкафа входит терминал Сириус-2-УБР, который имеет 48 программируемых оптронных входов =220 В, 36 программируемых релейных выходов «сухой контакт», реле «Отказ», вход «Неисправность», вход «Режим», вход «Отказ» и «Аварийная деблокировка» от соседнего присоединения, вход «Дверь», вход «Адрес».

    Шкафы ШЭРА-Н-УБР и ШЭРА-Н-ОБ, входящие в состав СУБР, изготавливается в климатическом исполнении УХЛ1 и предназначены для эксплуатации на открытом воздухе при рабочем диапазоне температур окружающей среды от -40(-60*)°С до +50°С (при установке опциональной системы активного обогрева).​

    Шкаф ШЭРА-СОИ-УБР

    Шкаф ШЭРА-СОИ-УБР собирает, обрабатывает и передает информацию на верхний уровень АСУ ТП, осуществляет питание и организует связь шкафов ШЭРА-Н- УБР. В этом шкафу устанавливается комплект СОИ, комплект синхронизации и комплект питания УБР.

    Базовый комплект ШЭРА-СОИ-УБР представляет собой промышленный компьютер с установленным программным обеспечением «Старт-2ПС», которое позволяет контролировать и настраивать систему СУБР-РА. Опционально, программа Старт-2ПС, может быть установлена на удаленный АРМ оператора или АРМ инженера РЗА.

    Шкаф ШЭРА-СОИ-УБР имеет два входа питания постоянного или переменного тока 220В со схемой АВР. Имеется 8 выходов питания шкафов ШЭРА-Н-УБР (0,6 А). В шкафу предусмотрено устройство контроля изоляции (10-200 кОм). Питание цепей блокировки и управления разделено.

    Шкаф ШЭРА-СОИ-УБР, входящий в состав СУБР, предназначен для эксплуатации в закрытом отапливаемом помещении при рабочем диапазоне температур окружающей среды от 0)°С до +50°С.


  •

  • Комплект поставки СУБР-РА

    Наименование Количество
    1 Распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА) СУБР-РА 1
