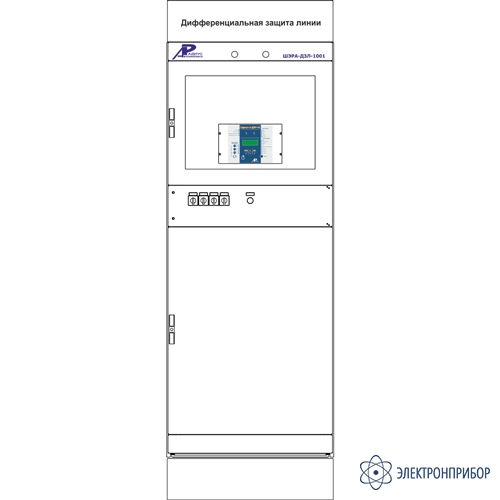

ШЭРА-ДЗЛ-1001 — шкаф дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение)

Код товара: 51579
  • Описание шкафа дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001:

    Шкаф дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001 (БПВА.656457.231, БПВА.650645.001 ТУ).

    Исполнение:

    • Двустороннее обслуживание;
    • Установка в помещении;
    • Напольная установка.

    Основные функции шкафа дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001:

    Функции комплекта БПВА.468263.032

    Комплект направленной ВЧ защиты линии 110 (220) кВ (для схемы ОРУ с двумя выключателями или с ОСШ) выполнен на основе терминала «Сириус-3-ВЧ-01».

    Основные функции:

    • Трехступенчатая продольная дифференциальная токовая защита линии в пофазном исполнении:
      • дифференциальная токовая отсечка, реагирующая на сумму мгновенных значений дифференциального тока (ДЗЛ-1);
      • чувствительная ступень с торможением от сквозного тока (ДЗЛ-2);
      • чувствительная ступень с торможением от сквозного тока с выдержкой времени на срабатывание для резервирования защит силового трансформатора на ответвлении от защищаемой линии (ДЗЛ-3).
    • Контроль небаланса в дифференциальной цепи с действием на сигнализацию (ДЗЛ-4);
    • Два защитных интерфейса для организации основного и резервного защитных КС. Постоянный контроль исправности КС с автоматическим переходом на резервный;
    • Цифровое выравнивание коэффициентов трансформации ТТ, установленных по концам защищаемой линии, для формирования токовых цепей дифференциальной защиты;
    • Ненаправленная трехступенчатая максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Предусмотрены различные режимы работы ступеней МТЗ: постоянное действие, аварийная ступень (вводится в действие при неисправности защитных КС), ускоряющая ступень (вводится в действие на заданное время после включения выключателя). Имеется возможность ввода блокировки ступеней МТЗ от бросков намагничивающего тока (БНТ) трансформатора на ответвлении от защищаемой линии. Предусмотрен автоматический ввод ускорения одной из ступеней МТЗ при любом включении выключателя с контролем отключенного положения выключателя на противоположном конце защищаемой линии (сигнал передается по защитному КС);
    • Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
    • Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
      • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
      • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
    • При срабатывании УРОВ на отключение смежных выключателей по защитному КС передается команда отключения выключателя противоположной стороны линии;
    • Отключение удаленного выключателя с помощью команды по защитному КС (телеотключение);
    • Передача пяти дополнительных дискретных сигналов по защитному КС на другой конец защищаемой линии и прием аналогичных сигналов (дополнительные телесигналы);
    • Оперативный выбор активного набора уставок (из двух групп уставок).

    Устройство комплекта предусматривает возможность его применения для схем РУ с одним выключателем на присоединение.

    Особенности шкафа дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001:

    Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.

    Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

    В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

    При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

    Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
    - ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
    - ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
    - ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
    - ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
    - ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
    - ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)

    Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.

    С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

    Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).

    Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

    Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

    В нижней секции шкафов серии «ШЭРА» в ряде исполнений могут быть установлены испытательные разъемы.

  • Технические характеристики шкафа дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001:

    Параметр Значение
    Маркировка «ШЭРА»
    Исполнение шкафы с двусторонним обслуживанием
    Габариты (ВхШхГ), мм 2000х800х600,
    дополнительно к высоте:
    - цоколь 100 или 200;
    - информационная табличка 100 или 200
    Степень защиты по ГОСТ 14254 IP54
    Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С
    Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х
  • Комплект поставки ШЭРА-ДЗЛ-1001

    Наименование Количество
    1 Шкаф дифференциальной защиты линии (для схемы РУ с одним выключателем на присоединение) ШЭРА-ДЗЛ-1001 1
