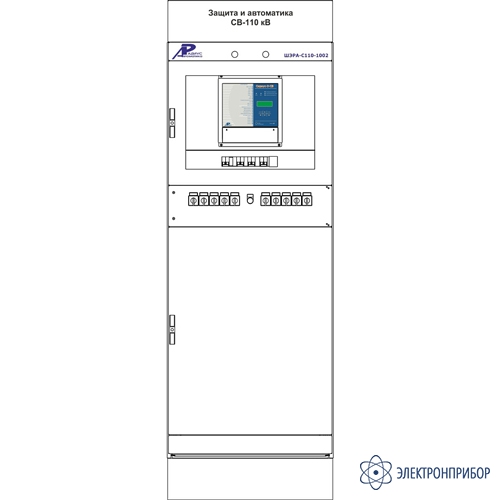

ШЭРА-С110-1002 — шкаф защиты и автоматики секционного выключателя 110(220) кВ
Код товара: 51652-
-
Гарантия
5 лет
-
Производитель
Описание шкафа защиты и автоматики секционного выключателя 110(220) кВ ШЭРА-С110-1002:
Шкаф защиты и автоматики секционного выключателя 110(220) кВ ШЭРА-С110-1002 (БПВА.656457.092, БПВА.650645.001 ТУ).
Исполнение:
- Двустороннее обслуживание;
- Установка в помещении;
- Напольная установка.
Основные функции ШЭРА-С110-1002:
Функции комплекта БПВА.468263.028
Комплект защиты и АУВ секционного выключателя 110 (220) кВ выполнен на основе терминала «Сириус-3-СВ».
Основные функции:
- Трехступенчатая трехфазная ненаправленная МТЗ с независимой выдержкой времени;
- Трехступенчатая ненаправленная токовая защита нулевой последовательности (ТЗНП) от замыканий на землю с независимой выдержкой времени;
- Защита от обрыва фаз (ЗОФ) и несимметричного режима с независимой выдержкой времени;
- Защита минимального напряжения (ЗМН) для каждой секции шин с контролем положения двух вводных выключателей; автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при включении выключателя; индивидуальное УРОВ с автоматической проверкой исправности выключателя или с дублированным пуском от защит;
- Оперативный выбор одной из двух групп уставок;
- Управление выключателем с трехполюсным или пополюсным приводом с двумя электромагнитами отключения;
- Контроль исправности цепей включения и отключения выключателя;
- Защита электромагнитов включения и отключения от длительного протекания тока; контроль непереключения фаз выключателей с пополюсным приводом;
- Защита от неполнофазного режима;
- Двухступенчатый контроль снижения давления газа в выключателе с действием на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит и, при необходимости, с действием на блокировку управления выключателем или на отключение выключателя;
- Трехфазное одно или двукратное АПВ с контролем напряжения и/или синхронизма;
- Автоматическое включение резерва (АВР) секции шин;
- Делительная автоматика (ДА) минимального напряжения с контролем отсутствия тока через секционный выключатель;
- Контроль исправности цепей переменного напряжения двух секций.
Особенности шкафа защиты и автоматики секционного выключателя 110(220) кВ ШЭРА-С110-1002:
Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.
Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).
В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.
При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.
Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
- ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
- ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
- ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
- ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
- ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
- ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
- ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
- ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)
Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.
С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.
Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).
Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».
Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.
В нижней секции шкафов серии «ШЭРА» в ряде исполнений могут быть установлены испытательные разъемы. -
-
Технические характеристики шкафа защиты и автоматики секционного выключателя 110(220) кВ ШЭРА-С110-1002:
Параметр Значение Маркировка «ШЭРА» Исполнение шкафы с двусторонним обслуживанием Габариты (ВхШхГ), мм 2000х800х600,
дополнительно к высоте:
- цоколь 100 или 200;
- информационная табличка 100 или 200Степень защиты по ГОСТ 14254 IP54 Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х -
Комплект поставки ШЭРА-С110-1002
№ Наименование Количество 1 Шкаф защиты и автоматики секционного выключателя 110(220) кВ ШЭРА-С110-1002 1 -
