Устройства поверки секундомеров

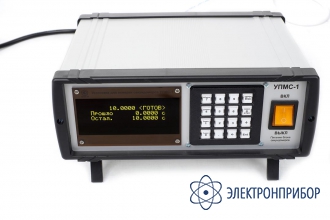

УПМС-1 — установка для поверки секундомеров

Код товара: 51047
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      38180-08 до 09.07.2024

    Сертификаты

    Назначение установки для поверки секундомеров УПМС-1:

    УПМС-1 предназначена для поверки механических секундомеров в соответствии с ГОСТ 8.423 и электронных и электрических секундомеров с механическим и электрическим запуском.

    УПМС-1 может использоваться как генератор периодического сигнала прямоугольной формы с заданным периодом, длительностью и амплитудой импульса.

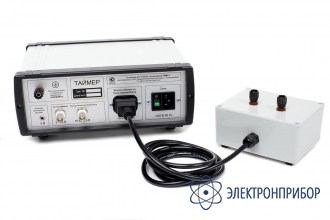

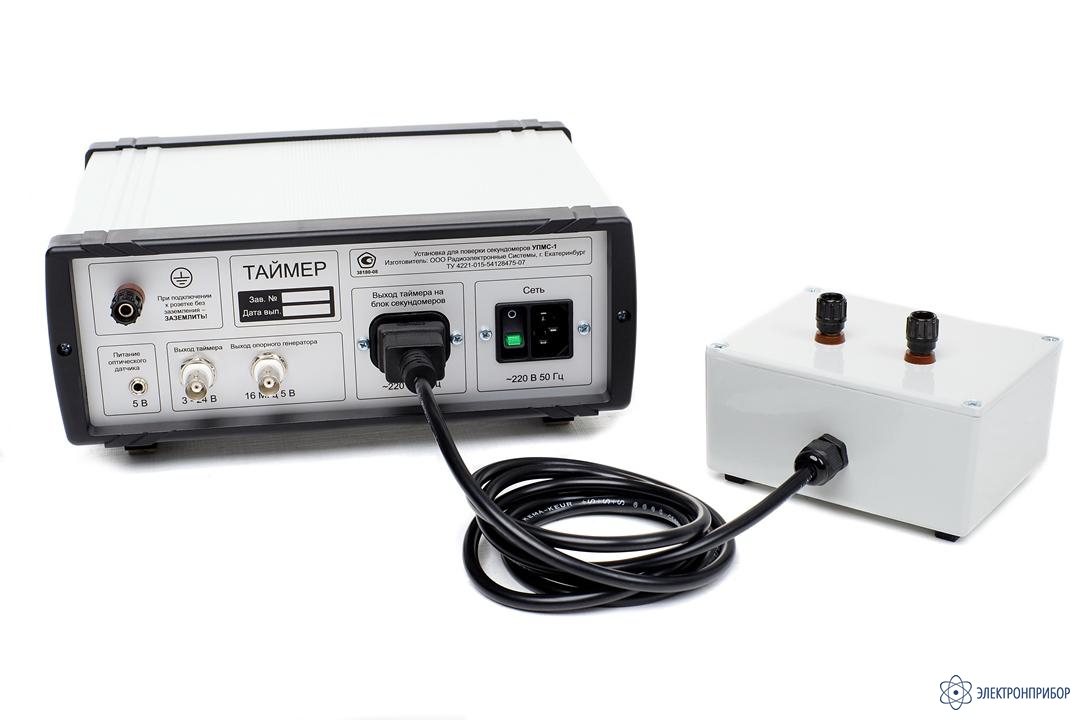

    Назначение оптического датчика УПМС-1Ф:

    Датчик предназначен для определения положения движущейся части рамы устройства поверки механических секундомеров УПМС-1 при проведении поверки самой установки.

  • Технические характеристики установки для поверки секундомеров УПМС-1:

    Параметр Значение
    Основные параметры при поверке электрических и электронных секундомеров с электрическим запуском
    Диапазон задаваемых интервалов времени 2·10-4–4·105 с
    Пределы допускаемой абсолютной погрешности ±(1,5·10-6 + TИНТ·δОП)c
    Диапазон задаваемой амплитуды импульсов на низковольтном выходе таймера 3–24 В
    Относительная погрешность амплитуды импульса на низковольтном выходе таймера не более 10%
    сновные параметры при поверке электрических и электронных секундомеров с механическим запуском
    Диапазон задаваемой длительности интервала времени 5-4·105 с
    Пределы допускаемой абсолютной погрешности ±(2·10-2 + TИНТ·δОП) с

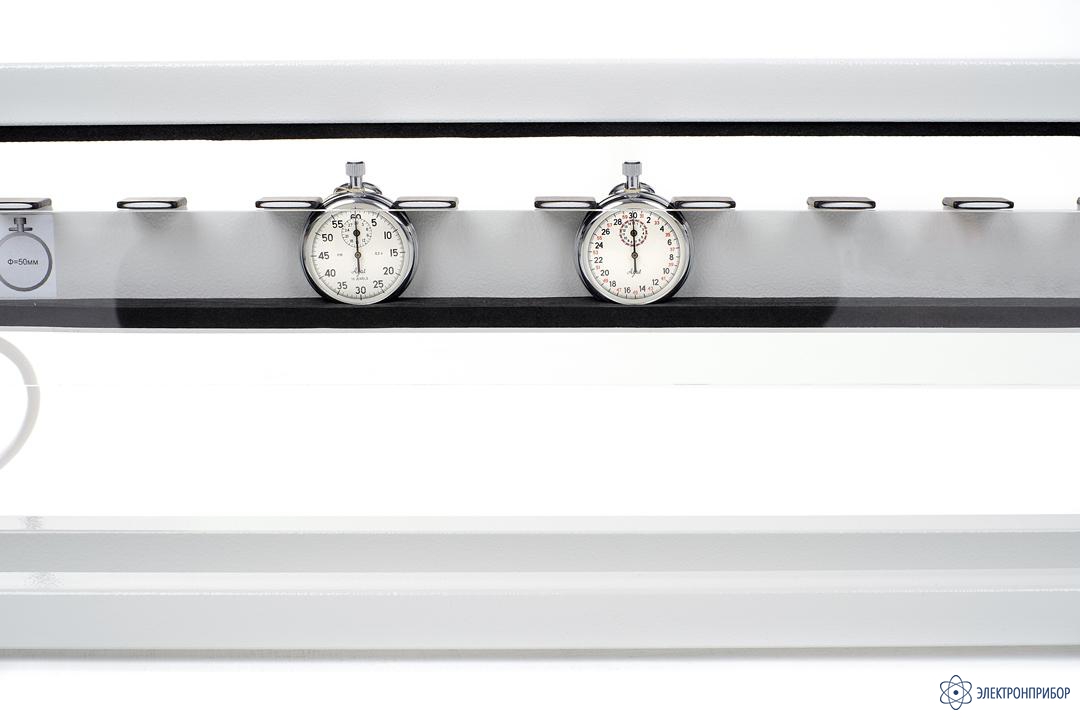

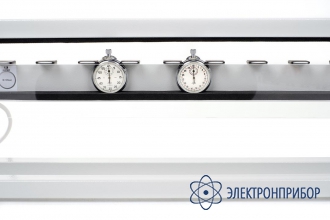

    Количество одновременно проверяемых секундомеров в одном блоке секундомеров до 10 штук
    Количество одновременно подключенных блоков секундомеров к одному таймеру до 4 штук
    Усилие нажатия на каждый секундомер не менее 20 Н
    Основные параметры в режиме генератора периодического сигнала
    Диапазон задаваемой длительности периода 2·10-4–4·105 с
    Диапазон задаваемой длительности импульса 1·10-4–4·105 с
    Пределы допускаемой абсолютной погрешности ±(1,5·10-6 + TИНТ·δОП) с
    Дискретность установки интервала времени 10-4 с
    Напряжение на выходе опорного генератора 2,5–5,0 В
    Основные параметры установки
    Напряжение питания 220 В±10 %, 47–63 Гц
    Потребляемая мощность не более Таймер 10 Вт
    Блок секундомеров 500 Вт
    Диапазон рабочих температур 10–35 °С
    Габаритные размеры (длина×ширина×высота) не более Таймер 230×200×145 мм
    Блок секундомеров 900×250×120 мм
    Масса не более 25 кг
    Средняя наработка на отказ не менее 10 000 часов
    Срок службы до списания не менее 10 лет
    Технические характеристики оптического датчика УПМС-1Ф
    Выходное напряжение датчика 3,5 В–5 В
    Выходной ток датчика не менее 5 мА
    Питание УПМС-1Ф от таймера УПМС-1 5 В±10 %
    Мощность, потребляемая датчиком от источника питания не более 1 Вт
    Габаритные размеры (длина×ширина×высота) не более 60×30×90 мм
    Длина кабеля питания, соединяющего датчик с УПМС-1 не более 1,5 м
    Масса датчика не более 0,3 кг
    Срок службы датчика не менее 10 лет

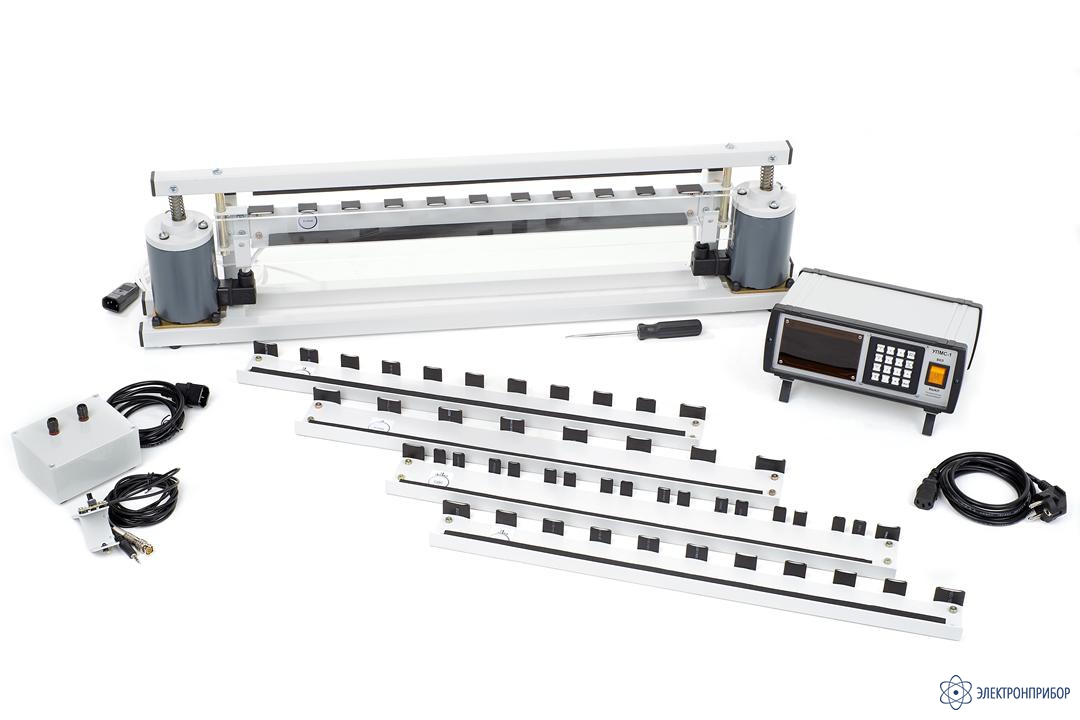

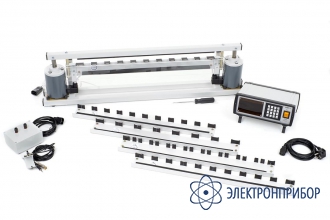

  • Комплект поставки УПМС-1

    Наименование Количество
    1 Таймер 1
    2 Оптический датчик 1
    3 Блок секундомеров 1
    4 Кабель питания 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1
    7 Методика поверки 1
