УПМС2, УПМС 2

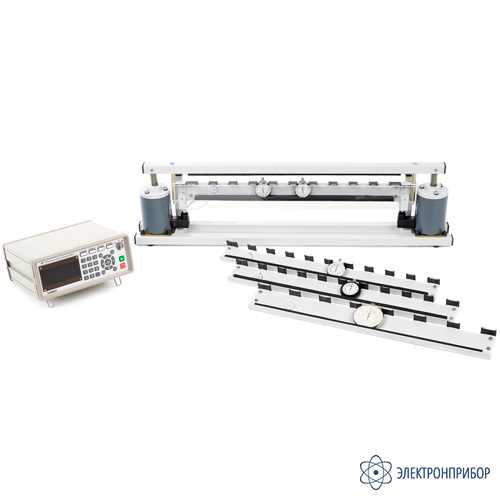

УПМС-2 — установка для поверки секундомеров
Код товара: 83344-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92711-24 до 19.07.2029
Сертификаты
Назначение установки для поверки секундомеров УПМС-2:
УПМС-2 предназначена для поверки механических секундомеров и электронных и электрических секундомеров с механическим и электрическим запуском.
УПМС-2 может использоваться как генератор периодического сигнала прямоугольной формы с заданным периодом, длительностью и амплитудой импульса.
Назначение оптического датчика УПМС-1Ф:
Датчик предназначен для определения положения движущейся части рамы устройства поверки механических секундомеров УПМС-2 при проведении поверки самой установки.
-
-
Технические характеристики установки для поверки секундомеров УПМС-2:
Параметр Значение Основные параметры при поверке электрических и электронных секундомеров с электрическим запуском Диапазон задаваемых интервалов времени 2·10-4 – 4·105 с Пределы допускаемой абсолютной погрешности ±(1,5·10-6 + TИНТ·δОП) c* Диапазон задаваемой амплитуды импульсов на низковольтном выходе таймера 3–24 В Относительная погрешность амплитуды импульса на низковольтном выходе таймера не более 10 % *: TИНТ – длительность интервала времени, c;
δОП – относительная погрешность опорного генератора, относительных единиц;
δОП = 10-6 в течение 1 года после настройки;
δОП = 10-7 в течение 1 суток после настройки.Основные параметры при поверке электрических и электронных секундомеров с механическим запуском Диапазон задаваемой длительности интервала времени 5–4·105 с Пределы допускаемой абсолютной погрешности ±(2·10-2 + TИНТ·δОП) с Количество одновременно проверяемых секундомеров в одном блоке секундомеров до 10 штук Количество одновременно подключенных блоков секундомеров к одному таймеру до 4 штук Усилие нажатия на каждый секундомер не менее 20 Н Основные параметры в режиме генератора периодического сигнала Диапазон задаваемой длительности периода 2·10-4–4·105 с Диапазон задаваемой длительности импульса 1·10-4–4·105 с Пределы допускаемой абсолютной погрешности ±(1,5·10-6 + TИНТ·δОП) с Дискретность установки интервала времени 10-4 с Напряжение на выходе опорного генератора 2,5–5,3 В Допустимое сопротивление нагрузки не ниже 50 Ом Основные параметры установки Напряжение питающей сети 198 – 253 В, частота питающей сети 50 ± 1 Гц Потребляемая мощность не более таймер 20 Вт, блок секундомеров 1300 Вт Диапазон рабочих температур 10–35 °С Габаритные размеры (длина×ширина×высота), не более таймер 245×260×115 мм
блок секундомеров 900×120×250 ммМасса таймера не более 3 кг масса блока секундомеров не более 15 кг Средняя наработка на отказ не менее 10 000 часов Срок службы до списания не менее 10 лет Технические характеристики оптического датчика УПМС-1Ф Выходное напряжение датчика 3,5 В – 5 В Выходной ток датчика не менее 5 мА Питание УПМС-1Ф от таймера УПМС-2Т 5 В±10 % Мощность, потребляемая датчиком от источника питания не более 1 Вт Габаритные размеры (длина×ширина×высота) не более 60×30×90 мм Длина кабеля питания, соединяющего датчик с УПМС-2 не более 1,5 м Масса датчика не более 0,3 кг Срок службы датчика не менее 10 лет -

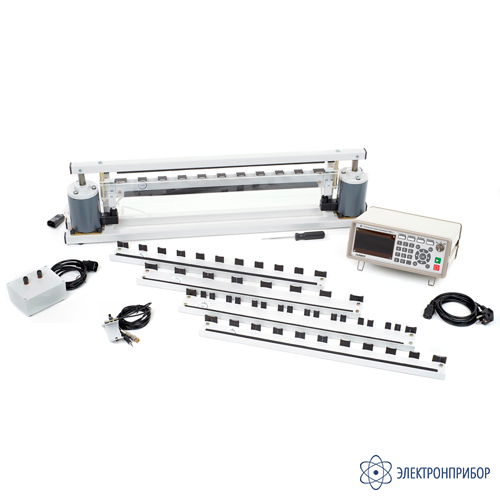

Комплект поставки УПМС-2
№ Наименование Количество 1 Установка для поверки секундомеров УПМС-2 1 -
