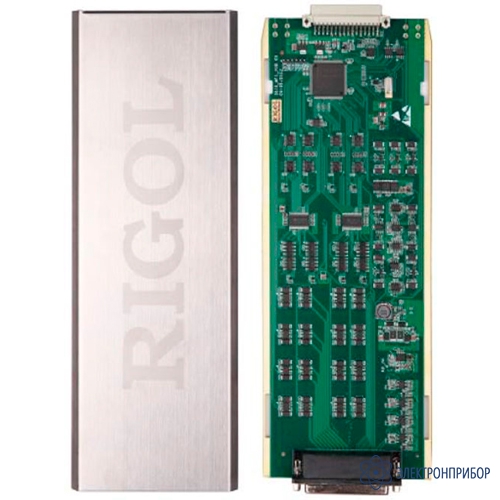

MC3534 — модуль многофункциональный для M300

Код товара: 46766
  • Описание модуля многофункционального MC3534:

    Многофункциональный модуль MC3534 для системы сбора и хранения данных M300. Данный модуль имеет четыре 8-разрядных канала цифровой вход/выход (DIO), четыре 32-разрядных канала счетчика (ТОТ) и четыре канала аналогового выхода (DAC).

  • Технические характеристики модуля многофункционального MC3534:

    Параметр Значение
    Цифровые входы/выходы (DIO)
    Порт 1,2,3,4 8 бит, вход или выход, не экранированный
    Режим Vвх (L) Vвх (H) Vвых (L) Vвых (H) Vвх (H) Мax
    TTL <0.8 В >2.0 В <0.2 В @Iout=-500 мA >4.8 В@Iout=1 мA <42 В, поднятие из-за внешней утечки незамкнутой цепи
    5В CМOS <1.5 В >3.5 В <0.2 В @Iout=-500 мA >4.8 В@Iout=1 мA
    3.3В CМOS <1.0 В >2.3 В <0.2 В @Iout=-500 мA >3.15 В@Iout=1 мA
    2.5В CМOS <0.75 В >1.75 В <0.2 В @Iout=-500 мA >2.35 В@Iout=1 мA
    Определяемый пользователем Порог - 0.3 В >1.75 В <0.2 В @Iout=-500 мA >(LeВel-0.2 В)@Iout
    =1 мA
    Сигнализация Возможно провести сравнение и экранирование в в соответствии с показателями или не опираясь на показатели Возможно сравнение и экранир. по показателям или без них
    Дискретизация 4 мс 4 мс
    Скорость чтения 100 раз/сек 100 раз/сек
    Вход счетчика TOT
    Высокоскоростные каналы (TOT1, TOT2) Каналы с обычной скоростью (TOT3, TOT4)
    Максимальное значение счетчика 232-1 232-1
    Вход счетчика Максимальный 10 МГц, повышение и понижение сигнала, редактируемый Максимальный 100 кГц, повышение и понижение сигнала, редактируемый
    Уровень сигнала CМOS 3.3В, 5В 1 Вп-п ~ 42 Вп-п
    смещение:-12В ~ +12В
    Пороговая величина Внутренняя предварительная установка CМOS 3.3V -12В ~ +12В, редактируемый
    Вход стробирования CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует.
    Максимально допустимое 5 В
    CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует.
    Максимально допустимое 5 В
    Обнуление счетчика Ручное или чтение/обнуление Ручное или чтение/обнуление
    Скорость чтения 100 раз/сек 100 раз/сек
    Параметр Значение
    Аналоговый выход напряжения DAC
    DAC 1,2,3,4 ±12 В не экранированное (определяется заземлением)
    Разрешение 1 мB
    Выходной ток Максимальное 10 мA, не ограничено для пяти разъемов (20 DAC канала)
    Установление времени 1 мс до 0.01% от выхода
    Точность (1 год ±5°С) 0.25%+20 мВ
    Температурный коэффициент ±(0.015%+1мВ)/°С
  • Комплект поставки MC3534

    Наименование Количество
    1 Модуль многофункциональный MC3534 1
