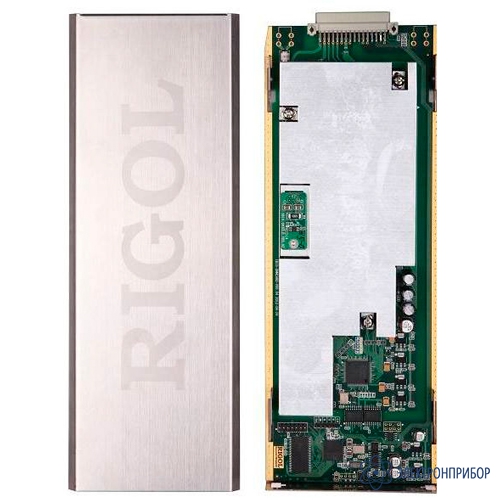

MC3065 — модуль измерения для M300

Код товара: 46759

  • Описание модуля измерения MC3065:

    MC3065 - измерительный модуль для системы сбора и хранения данных M300.

  • Технические характеристики модуля измерения MC3065:

    Диапазон Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение напряжения постоянного тока
    200.000 мВ 0.0040 + 0.0025
    2.00000 В 0.0035 + 0.0006
    20.0000 В 0.0040 + 0.0005
    200.000 В 0.0050 + 0.0006
    300.000 В 0.0055 + 0.0010
    Диапазон Испытательное напряжение
    на нагрузке    		 Погрешность (1 год)
    (%Iизм+% от диапазона)
    Измерение силы постоянного тока
    200.000 мкА <0,03 В 0.050 + 0.015
    2.00000 мА <0,25 В 0.050 + 0.003
    20.0000 мА <0,07 В 0.050 + 0.015
    200.000 мА <0,7 В 0.050 + 0.003
    1.00000 А <0,12 В 0.100 + 0.020
    Диапазон Частота измерения Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение напряжения переменного тока (среднеквадратическое значение)
    200.000 мВ 3 Гц -5 Гц 1.00 + 0.04
    5 Гц -10 Гц 0.35 + 0.04
    10 Гц -20 кГц 0.06 + 0.04
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    2.00000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.06 + 0.03
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    20.0000 В 3 Гц -5 Гц 1.00 + 0.04
    5 Гц -10 Гц 0.35 + 0.04
    10 Гц -20 кГц 0.08 + 0.04
    20 кГц -50 кГц 0.15 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    200.000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.08 + 0.03
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    300.000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.08 + 0.03
    20 кГц -50 кГц 0.15 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    Диапазон Частота измерения Погрешность (1 год)
    (%Iизм+% от диапазона)
    Измерение силы переменного тока (среднеквадратическое значение)
    200.0000 мкА 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    2.000000 мА 3 Гц-5 Гц 1.00 + 0.04
    5 Гц-10 Гц 0.30 + 0.04
    10 Гц-5 кГц 0.12 + 0.04
    5 кГц-10 кГц 0.20 + 0.25
    20.00000 мА 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    200.0000 мА 3 Гц-5 Гц 1.00 + 0.04
    5 Гц-10 Гц 0.30 + 0.04
    10 Гц-5 кГц 0.10 + 0.04
    5 кГц-10 кГц 0.20 + 0.25
    1.000000 А 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    Диапазон Тестовый ток Погрешность (1 год)
    (%Rизм+% от диапазона)
    Измерение сопротивления (2-х и 4-х проводная схема)
    200.0000 Ом 1 мА 0.010+ 0.004
    2.000000 кОм 1 мА 0.010 + 0.001
    20.00000 кОм 100 мкА 0.010 + 0.001
    200.0000 кОм 10 мкА 0.010 + 0.001
    1.000000 МОм 2 мкА 0.012 + 0.001
    10.00000 МОм 200 нА 0.040 + 0.001
    100.0000 МОм 200 нА || 10 МОм 0.800 + 0.010
    Диапазон Частотный диапазон Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение частоты и периода
    200 мВ - 300 В 3 Гц -5 Гц 0.07
    5 Гц -10 Гц 0.04
    10 Гц -40 Гц 0.02
    40 Гц -300 кГц 0.007
    200 кГц -1 МГц 0.007
    Тип пробника Диапазон Погрешность (1 год)
    Измерение температуры
    Платиновое сопротивление RTD α = 0.00385 -200 °С ~ 600 °С 0.16 °С
    α = 0.00389 -200 °С ~ 600 °С 0.17 °С
    α = 0.00391 -200 °С ~ 600 °С 0.14 °С
    α = 0.00392 -200 °С ~ 600 °С 0.15 °С
    Термосопротивление 2,2 кОм -40 °С ~ 150 °С 0.08 °С
    3 кОм -40 °С ~ 150 °С 0.08 °С
    5 кОм -40 °С ~ 150 °С 0.08 °С
    10 кОм -40 °С ~ 150 °С 0.08 °С
    30 кОм -40 °С ~ 150 °С 0.08 °С
    Термопара B -0 °С ~ 1820 °С 0.76 °С
    Термопара E -270 °С ~ 1000 °С 0.5 °С
    Термопара J -210 °С ~ 1200 °С 0.5 °С
    Термопара K -270 °С ~ 1372 °С 0.5 °С
    Термопара N -270 °С ~ 1300 °С 0.5 °С
    Термопара R -50 °С ~ 1768.1 °С 0.5 °С
    Термопара S -50 °С ~ 1768.1 °С 0.6 °С
    Термопара T -270 °С ~ 400 °С 0.5 °С

  • Комплект поставки MC3065

    № Наименование Количество
    1 Модуль измерения MC3065 1
