GOM-7805, GOM 7805, GOM7805

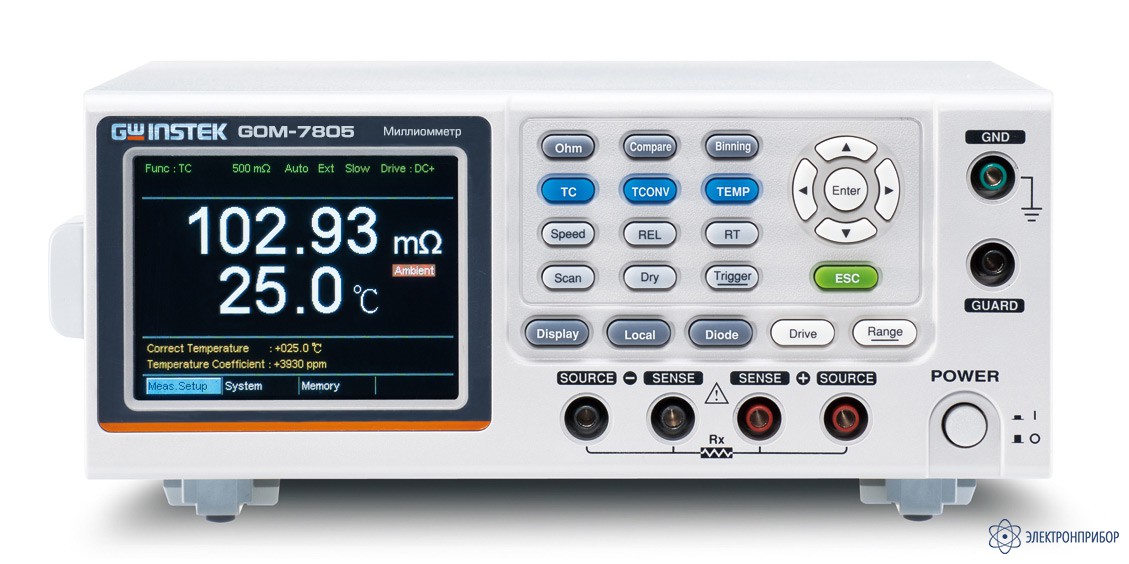

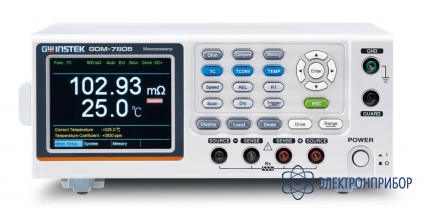

GOM-7805 — цифровой миллиомметр

Код товара: 37799
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      64966-16 до 07.09.2026

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание миллиомметра GOM-7805:

    Старшая модель GOM-7805 оснащена рядом специфичных режимов управления для измерения «сухих» контактов и низкоомных цепей соединителей, которые полностью соответствуют требованиям стандарта MIL-STD-1344. По сравнению с предшественниками (GOM-802 и GOM-801H) миллиомметр GOM-7805 имеет большее число измерительных функций, включая 20 ячеек вн. памяти для записи/вызова профилей настройки прибора.

    Особенности миллиомметра GOM-7805:

    • 5 разрядов, динамический диапазон 50000
    • Базовая погрешность измерения ±0,05 %
    • Максимальное разрешение 1 мкОм, тестовый ток до 1 А(пост)
    • Режим измерения «сухой контакт» (Uтеста ? 20 мВ) на соответствие стандарту MIL-STD-1344 (только GOM-805)
    • Различные типы испытательного сигнала: DC +, DC-, импульсный, ШИМ, Zero (только GOM-805)
    • Функции компарирования и допускового контроля со звуковой индикацией
    • Измерение в абсолютных и относительных (%) единицах
    • Измерение температуры с помощью внешней термопары
    • 4-х проводная схема измерения с термокомпенсацией
    • Скорость измерения: 10 или 60 изм/с
    • Большой графический цветной TFT дисплей
    • Задержка запуска измерений
    • Тестирование p-n переходов
    • Запись до 20 профилей настроек (запись/ вызов)
    • Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера)
    • Интерфейсы: RS-232, USB и GPIB (для GOM-805)
  • Технические характеристики миллиомметра GOM-7805:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ GOM-7804 GOM-7805
    СОПРОТИВЛЕНИЕ
    Пределы измерений 50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм
    Разрешение 1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом
    Тестовый ток 1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА
    Погрешность измерения ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм
    ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом
    ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм
    ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм
    ТЕМПЕРАТУРА (ОПЦИЯ)
    Диапазон измерений -50°...399,9°C
    Разрешение 0,1°C
    Погрешность измерения 0,3% изм. ± 0,5°C в диапазоне - 10°C...40°С
    0,3% ± 1,0°C в остальных диапазонах
    РЕЖИМЫ
    «Сухой контакт» - Огр. U теста ≤ 20 мВ (для диапазонов 500 мОм/ 5 / 50 Ом)
    Тип тест-сигнала - DC+/DC-, Импульс, ШИМ, Zero
    ОБЩИЕ ДАННЫЕ
    Скорость измерения 10 / 60 изм / с
    Запуск измерений Внутренний, Внешний, Ручной
    Дисплей Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; Формат индикации измерений: 5 разрядов, макс. индицируемое число 50000
    Интерфейс ДУ RS - 232, USB RS - 232, USB

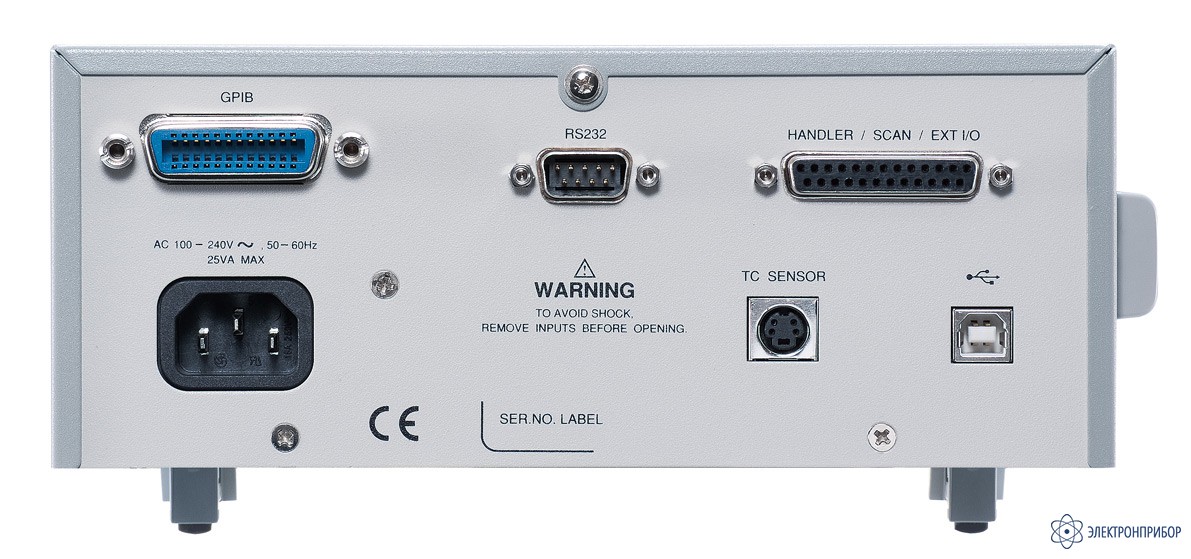

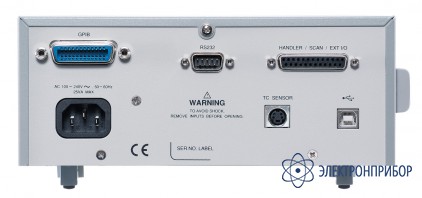

    Интерфейс аналогового управления Комбинированный интерфейс (колодка D - sub): Handler / сортировщик, Scan / сканер и EXT I/O для аналогового управления и мониторинга
    Напряжение питания 100... 240 В, 50 / 60 Гц, 25 ВА
    Габаритные размеры 223 х 102 х 283 мм
    Масса 4 кг
    Опции Интерфейс GPIB для G OM - 804, платиновое термосопротивление P t - 100
  • Комплект поставки GOM-7805

    Наименование Количество
    Кабель питания 1
    Измерительный провод GTL - 308 1
    Руководство по эксплуатации 1
