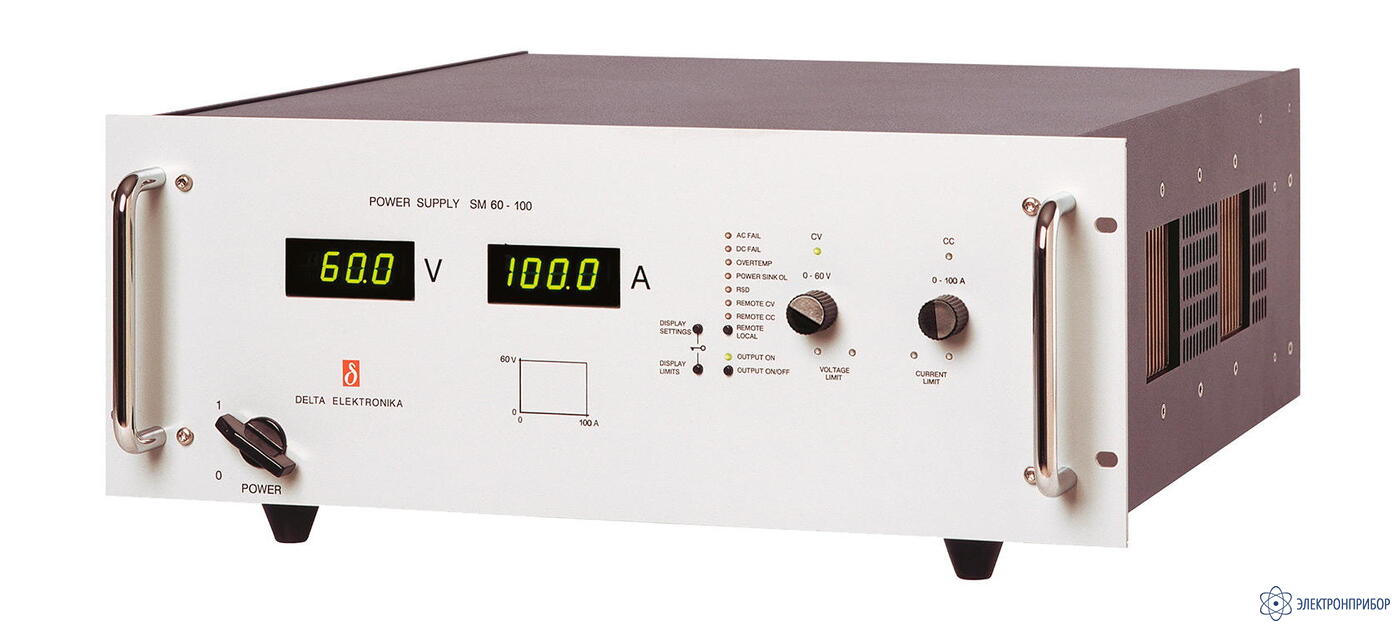

SM 60-100 — источник питания

Код товара: 53651
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      62237-15 до 12.10.2025

    • Производитель

      Delta Electronica, Нидерланды

    Особенности источника питания SM 60-100:

    • Максимальное напряжение 1 канал - 60 В;
    • Максимальный ток 1 канал - 100 А;
    • Разработан для длительной работы при полной нагрузке;
    • Отличная динамическая реакция на изменения нагрузки;
    • Защита от перегрузки и короткого замыкания;
    • ЭМС превосходит требования CE: низкое излучение и высокая устойчивость;
    • Низкий акустический шум: вентиляторы управляются по температуре;
    • Доступны опции: высокоскоростное управление, интерфейсы, устройство задания последовательности, энкодеры, поглотители энергии и другие.

    Функциональные возможности источника питания SM 60-100:

    • Параллельное и последовательное включение в режиме ведущий/ведомый с равномерным распределением напряжения и тока;
    • Допускается установка друг на друга; промежутков между блоками не требуется;
    • Получение системы высокой мощности из нескольких устройств;
    • Для установки в стойку 19" или для настольного использования (ножки включены в комплект поставки);
    • Обратная связь по напряжению на нагрузке;
    • Блокировка панели управления.
  • Технические характеристики источника питания SM 60-100:

    Параметр Значение
    SM 15-400 SM 30-200 SM 45-140 SM 60-100 SM 70-90 SM 120-50 SM 300-20 SM 600-10
    Выход
    Напряжение 0 - 15 В 0 - 30 В 0 - 45 В 0 - 60 В 0 - 70 В 0 - 120 В 0 - 300 В 0 - 600 В
    Ток 0 - 400 А 0 - 200 А 0 - 140 А 0 - 100 А 0 - 90 А 0 - 50 А 0 - 20 А 0 - 10 А
    Вход
    Переменное напряжение, 3 фазы, 48 – 62 Гц, для использования в сетях с номинальным линейным напряжением 380 В, 400 В, 415 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342 - 528 В 342-528 В 342 - 528 В
    Ток (400 В / 3-фазн., полная нагрузка) 10,2 А 10 А 10,3 А 10 А 10,4 А 9,9 А 10 А 10 А
    Коэффициент мощности, нагрузка 100%, 50% 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97 0,98, 0,97
    Предохранители (медленные) 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT 15 AT
    Входная мощность (Uвых=Iвых=0) 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт 55 Вт
    Входная мощность (Uвых=Uмакс; Iвых=0) 110 Вт 110 Вт 110 Вт 110 Вт 130 Вт 130 Вт 120 Вт 130 Вт
    КПД
    400 В, 3-ф, 100% нагрузка 87% 89% 90% 89% 89% 89% 89% 89%
    Нестабильность (постоянное напряжение)
    По нагрузке 0 - 100% 2,5 мВ 5 мВ 5 мВ 5 мВ 5 мВ 8 мВ 15 мВ 20 мВ
    По входному напряжению 342 - 457 В
    (внешнее измерение напряжения)
    0,2 мВ 0,5 мВ 1 мВ 2 мВ 2 мВ 2 мВ 3 мВ 4 мВ
    Нестабильность (постоянный ток)
    По нагрузке 0 - 100% 24 мА 12 мА 9 мА 6 мА 5 мА 3 мА 1,2 мА 1,0 мА
    По входному напряжению 342 - 457 В
    (внутреннее измерение напряжения после прогрева)
    4 мА 2 мА 1,5 мА 1 мА 1 мА 0,5 мА 0,2 мА 0,2 мА
    Шумы и пульсации (постоянное напряжение)
    Действующее (полоса =300 кГц) 0,8 мВ 1 мВ 1,5 мВ 2 мВ 2 мВ 3 мВ 5 мВ 10 мВ
    Размах (полоса =20 МГц)
    При 100% нагрузки
    8 мВ
    -
    8 мВ
    -
    10 мВ
    -
    10 мВ
    -
    10 мВ
    -
    25 мВ
    20 мВ
    50 мВ
    30 мВ
    100 мВ
    80 мВ
    Шумы и пульсации (постоянный ток)
    Действующее (полоса =300 кГц) 100 мА 20 мА 8 мА 3 мА 3 мА 3 мА 2 мА 2 мА
    Размах (полоса =20 МГц)
    (пульсации постоянного тока при полной нагрузке)
    300 мА 60 мА 25 мА 10 мА 10 мА 10 мА 5 мА 5 мА
    Температурная нестабильность
    Постоянное напряжение, °С-1 35·10-6
    Постоянный ток, °С-1 60·10-6
    Нестабильность при длительной работе
    Постоянное напряжение 5·10-5
    Постоянный ток 10·10-5
    После прогрева 1 час в течение 8 час. tокр=25±1 °С, Uвх=400 В, внутреннее измерение для режима постоянного тока.
    Управление по аналоговым входам
    Примечание: для SM 300-20 / SM 600-10 см. ниже в разделе ISO AMP
    Постоянное напряжение Постоянный ток
    Входы управления
    Диапазон входного сигнала 0 - 5 В 0 - 5 В
    Погрешность ± 0,2% ± 0,5%
    Смещение нуля -0,1 ... +1,3 мВ (на 5 В) 0 ... +2,2 мВ (на 5 В)
    Температурный коэффициент смещения нуля 10 мкВ / °C 50 мкВ / °C
    Входное сопротивление > 1 МОм > 1 МОм
    Выходы индикации
    Диапазон выхода 0 - 5 В 0 - 5 В
    Погрешность ± 0,2% ± 0,5%
    Смещение нуля -1 ... 0 мВ (на 5 В) -1,1 ... 0 мВ (на 5 В)
    Температурный коэффициент смещения нуля 3 мкВ / °C 60 мкВ / °C
    Выходное сопротивление 2 Ом / макс. 4 мА 2 Ом / макс. 4 мА
    ISO AMP
    Опция P154 для низковольтных моделей до 120 В. Cтандартно встроено в SM 300-20 и SM 600-10 Диапазон гальванически развязанного входа управления 0 - 5 В / 200 кОм или 0 - 10 В / 400 кОм.
    Параметры см. в техническом описании ISO AMP на сайте производителя.
    Параметр Значение
    SM 15-400 SM 30-200 SM 45-140 SM 60-100 SM 70-90 SM 120-50 SM 300-20 SM 600-10
    Опорное напряжение (На разъёме управления)
    Номинальное напряжение Vref 5,114 ± 15 мВ (Rвых = 2 Ом, макс. 4 мА)
    Температурный коэффициент 20·10-6 / °C
    +12 В выход (На разъёме управления)
    Номинальное напряжение Vo 12 В ± 0,2 В
    Максимальный ток Iмакс 0,2 А
    Выходное сопротивление Rвых 3 Ом
    Выходы состояния
    Режим постоянного тока СС–status 5 В = логический 1 (Rвых = 500 Ом)
    Режим ограничения по току или напряжению LIM– status 5 В = логический 1 (Rвых = 500 Ом)
    Перегрев OT–status 5 В = логический 1 (Rвых = 500 Ом)
    Перегрузка цепи потребления PSOL– status 5 В = логический 1 (Rвых = 500 Ом)
    Ошибка входного напряжения ACF–status 5 В = логический 1 (Rвых = 500 Ом)
    Ошибка выходного напряжения DCF– status 1) 5 В = логический 1 (Rвых = 500 Ом)
    Релейные выходы
    Ошибка входного напряжения AC-Fail замыкающий и размыкающий контакт
    Ошибка выходного напряжения DC-Fail 1) замыкающий и размыкающий контакт
    1) выходное напряжение вышло за пределы ± 5% от установленного значения
    Дистанционное отключение с +5 В, 1 мА или контакт реле
    Блокировка Перемычка в разъёме на задней панели
    Индикаторы (передняя панель) Вольтметр, Амперметр, Ошибка входного и ошибка выходного напряжения, Перегрев, Перегрузка цепи потребления, Дистанционное отключение, Дистанционное управление – режим напряжения, режим тока, Выход подключен, Режим тока, Режим напряжения, Ограничение по току. Ограничение по напряжению.
    Органы управления (передняя панель) Выключатель питания, Ручки установки тока и напряжения, Ручки ограничения тока и напряжения, Кнопка индикации настроек и индикации предельных значений, Переключатель дистанционное/местное управление, Кнопка отключения выхода, Кнопка блокировки лицевой панели
    Скорость реакции на управление. Стандартная версия
    Время нарастания (10 - 90%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    0 →15 В

    3,3 мс
    1,3 мс

    0 →30 В

    6,4 мс
    2,5 мс

    0 → 45 В

    2,7 мс
    1,1 мс

    0 → 60 В

    5,4 мс
    2,2 мс

    0 → 70 В

    6,8 мс
    2,8 мс

    0 → 120 В

    5,1 мс
    1,9 мс

    0 → 300 В

    8,5 мс
    3,2 мс

    0 → 600 В

    12 мс
    4,8 мс
    Время спада (90 - 10%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    15 → 0 В

    3,5 мс
    34 мс

    30 → 0 В

    6,7 мс
    67 мс

    45 → 0 В

    2,9 мс
    32 мс

    60 → 0 В

    5,8 мс
    59 мс

    70 → 0 В

    7,7 мс
    77 мс

    120 → 0 В

    4,9 мс
    52 мс

    300 → 0 В

    8,3 мс
    83 мс

    600 → 0 В

    12 мс
    120 мс
    Скорость реакции на управление. Высокоскоростная версия
    Опция P166 Опция P167 Опция P168 Опция P169 Опция P170 Опция P171 Опция P172 Опция P270
    Время нарастания (10 - 90%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    0 → 15 В

    0,40 мс
    0,38 мс

    0 → 30 В

    0,41 мс
    0,38 мс

    0 → 45 В

    0,53 мс
    0,16 мс

    0 → 60 В

    0,44 мс
    0,41 мс

    0 → 70 В

    0,62 мс
    0,40 мс

    0 → 120 В

    0,57 мс
    0,19 мс

    0 → 300 В

    1,1 мс
    0,44 мс

    0 → 600 В

    1,9 мс
    0,80 мс
    Время спада (90 - 10%)
    Изменение выходного напряжения
    - время, (нагрузка 100%)
    - время, (нагрузка 10%)

    15 → 0 В

    0,39 мс
    1,5 мс

    30 → 0 В

    0,41 мс
    3,6 мс

    45 → 0 В

    0,26 мс
    10 мс

    60 → 0 В

    0,57 мс
    5,6 мс

    70 → 0 В

    0,50 мс
    6,2 мс

    120 → 0 В

    0,38 мс
    4,2 мс

    300 → 0 В

    1,0 мс
    10 мс

    600 → 0 В

    2,2 мс
    20 мс
    Пульсация при 100% нагрузке действ. / макс. значение 6/20 мВ 28/80 мВ 34/80 мВ 34/90 мВ 38/100 мВ 30/120 мВ 48/150 мВ 35/220 мВ
    Выходная ёмкость 1200 мкФ 800 мкФ 520 мкФ 330 мкФ 290 мкФ 73 мкФ 32 мкФ 19 мкФ
    Примечание: Все параметры, связанные со скоростью управления, – типичные и измерены при резистивной нагрузке.
    Время восстановления
    Трубка допуска по напряжению 60 мВ 50 мВ 100 мВ 100 мВ 100 мВ 0,5 В 1 В 1 В
    di/dt изменения нагрузки 5 А/мкс 2,5 А/мкс 1,8 А/мкс 1,3 А/мкс 1,7 А/мкс 1 А/мкс 0,25 А/мкс 0,125 А/мкс
    Выходное напряжение 13 В 25 В 40 В 55 В 65 В 110 В 280 В 560 В
    Время, при ступенчатом изменении нагрузки 50 - 100% 120 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс 100 мкс
    Максимальное отклонение 320 мВ 260 мВ 380 мВ 250 мВ 280 мВ 1 В 1,8 В 1,8 В
    Выходное сопротивление
    Постоянное напряжение, 0-1 кГц < 0,5 мОм < 1,2 мОм < 1,7 мОм < 1,5 мОм < 1,8 мОм < 11 мОм < 34 мОм < 70 мОм
    Постоянное напряжение, 1-100 кГц < 2,3 мОм < 5 мОм < 10 мОм < 12 мОм < 12 мОм < 90 мОм < 330 мОм < 700 мОм
    Переменная нагрузка
    Максимально допустимая переменная составляющая тока нагрузки:
    - f > 1 кГц, действующее
    - f < 1 кГц, максимальное

    30 А
    400 А

    35 А
    200 А

    20 А
    140 А

    20 А
    100 А

    20 А
    90 А

    10 А
    50 А

    5 А
    20 А

    2,5 А
    10 А
    Изоляция
    Вход / выход 3750 В (действующее значение,1 мин)
    Длина пути утечки 8 мм
    Вход / корпус 2500 В (действующее значение)
    Выход / корпус 600 В пост. тока (1200 В пост. тока для SM 300-20 и SM 600-10)
    Электромагнитная совместимость
    Безопасность cTUVus / EN 60950 / EN 61010
    Стандарт на источники питания EN 61204-3
    Испускание: жилые помещения, производственные помещения с малым энергопотреблением (CISPR22 класс B) Стойкость: промышленные помещения
    Общие требования к помехоиспусканию EN 61000-6-3, жилые помещения, производственные помещения с малым энергопотреблением (EN 55022 B)
    Общие требования по помехоустойчивости EN 61000-6-2, промышленные помещения
    Рабочая температура при полной нагрузке от -20 до +50°C снижение выходной мощности до 75% при 60°C
    Влажность максимальная 95% относительная влажность, без конденсации, до 40°C
    максимальная 75% относительная влажность, без конденсации, до 50°C
    Температура хранения от -40 до +85°C
    Тепловая защита В случае недостаточного охлаждения выход отключается
    Среднее время наработки между отказами 500 000 часов
    Время удержания
    Uвых. = 100%, Iвых. = 100% 11 мс 11 мс 11 мс 11 мс 13 мс 13 мс 12 мс 11 мс
    Uвых. = 85%, Iвых. = 100% 23 мс 23 мс 23 мс 24 мс 23 мс 24 мс 24 мс 23 мс
    Uвых. = 100%, Iвых. = 50% 33 мс 28 мс 27 мс 28 мс 30 мс 32 мс 28 мс 27 мс
    при входе 400 В перееменного тока
    Задержка при включении после включения сетевого питания 200 мс
    Пусковой бросок тока 20 А (электронное ограничение)
    Потеря фазы В случае потери фазы выход отключается
    Последовательное включение
    Максимальное общее напряжение 600 В 600 В 600 В 600 В 600 В 600 В 1200 В 1200 В
    Работа в режиме ведущий / ведомый да да да да да да да да
    Параллельное включение
    Нормальный без ограничения
    Работа в режиме ведущий / ведомый максимально 3 блока
    Обратная связь по напряжению
    Максимальное падение напряжения на один провод нагрузки 2 В
    Регулирование напряжения
    Диапазон 0 - 102%
    Регулирование тока
    Диапазон 0 - 102%
    Потенциометры и энкодеры
    Разрешение 15 бит
    Потенциометры и энкодеры
    Вид потенциометры энкодеры
    На панели управления с рукоятками стандартно стандартно
    разрешение 0,03% (10 оборотов) 10 или 64 оборота
    Подстройка отвёрткой Опция P001 (на передней панели) нет
    Энкодеры Опция P220 -
    Индикаторы
    Вид 3,5-разрядные
    Индикация напряжения 0 - 15,00 В 0 - 30,0 В 0 - 45,0 В 0 - 60,0 В 0 - 70,0 В 0 - 120,0 В 0 - 300 В 0 - 600 В
    Индикация тока 0 - 400 А 0 - 200 А 0 - 140,0 А 0 - 100,0 А 0 - 90,0 А 0 - 50,0 А 0 - 20,0 А 0 - 10,0 А
    Точность индикации реальных значений 0,5% + 2 е.м.р.
    Точность индикации настроек 2% + 2 е.м.р.
    е.м.р. = единица младшего разряда индикатора
    Общие характеристики
    Монтаж Допускается установка блоков друг на друга; поток воздуха должен направляться слева направо
    Входной разъем Винтовые клеммы для кабеля 2,5 - 4 мм2, 3-фазные + заземление (нейтраль не требуется)
    Выходные соединители Болты M12 Болты M10 Болты M10 Болты M10 Болты M10 Болты M8 Болты M8 Болты M8
    Разъем управления 15-контактный разъём типа D-sub на задней панели (розетка)
    Охлаждение Вентилятор с низким уровнем шума; частота вращения вентилятора изменяется в зависимости от температуры внутреннего радиатора
    Уровень акустического шума прибл. 56 дБА при полной нагрузке, температура окружающего воздуха 25°C, расстояние 1 м,
    прибл. 62 дБА при полной нагрузке, температура окружающего воздуха 50°C, расстояние 1 м
    Направление воздушного потока слева направо
    Корпус степень защиты IP20
    Размеры:
    - за передней панелью (В x Ш x Г)
    - передняя панель (В x Ш)
    177 x 443 x 500 мм
    177 x 483 мм (19", 4 U)
    Масса 27 кг
  • Комплект поставки SM 60-100

    Наименование Количество
    1 Источник питания SM 60-100 1
    2 Диск CD-ROM с руководством по эксплуатации и программным обеспечением для управления источником питания 1
    3 Методика поверки 1
    4 Руководство по эксплуатации 1
