ЭТПЛ-35/110 — электротехническая поверочная лаборатория для поверки трансформаторов тока и напряжения
Код товара: 25895-
-
Гарантия
12 месяцев
-
Производитель
Назначение электротехнической поверочной лаборатории для поверки трансформаторов тока и напряжениялаборатории ЭТПЛ-35/110:

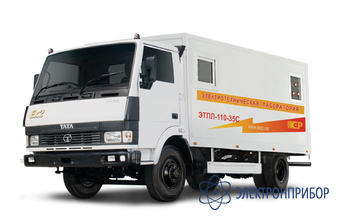

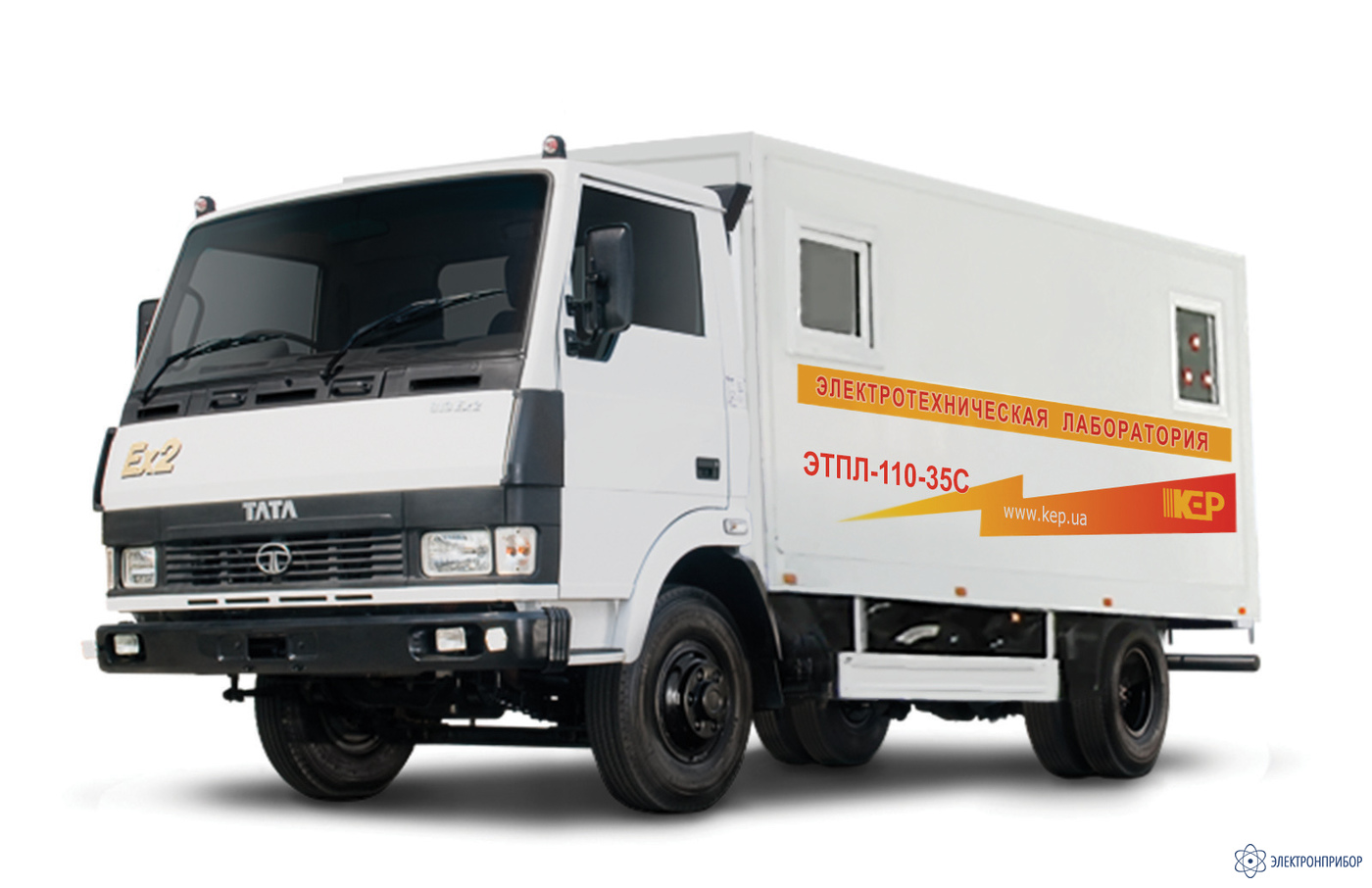

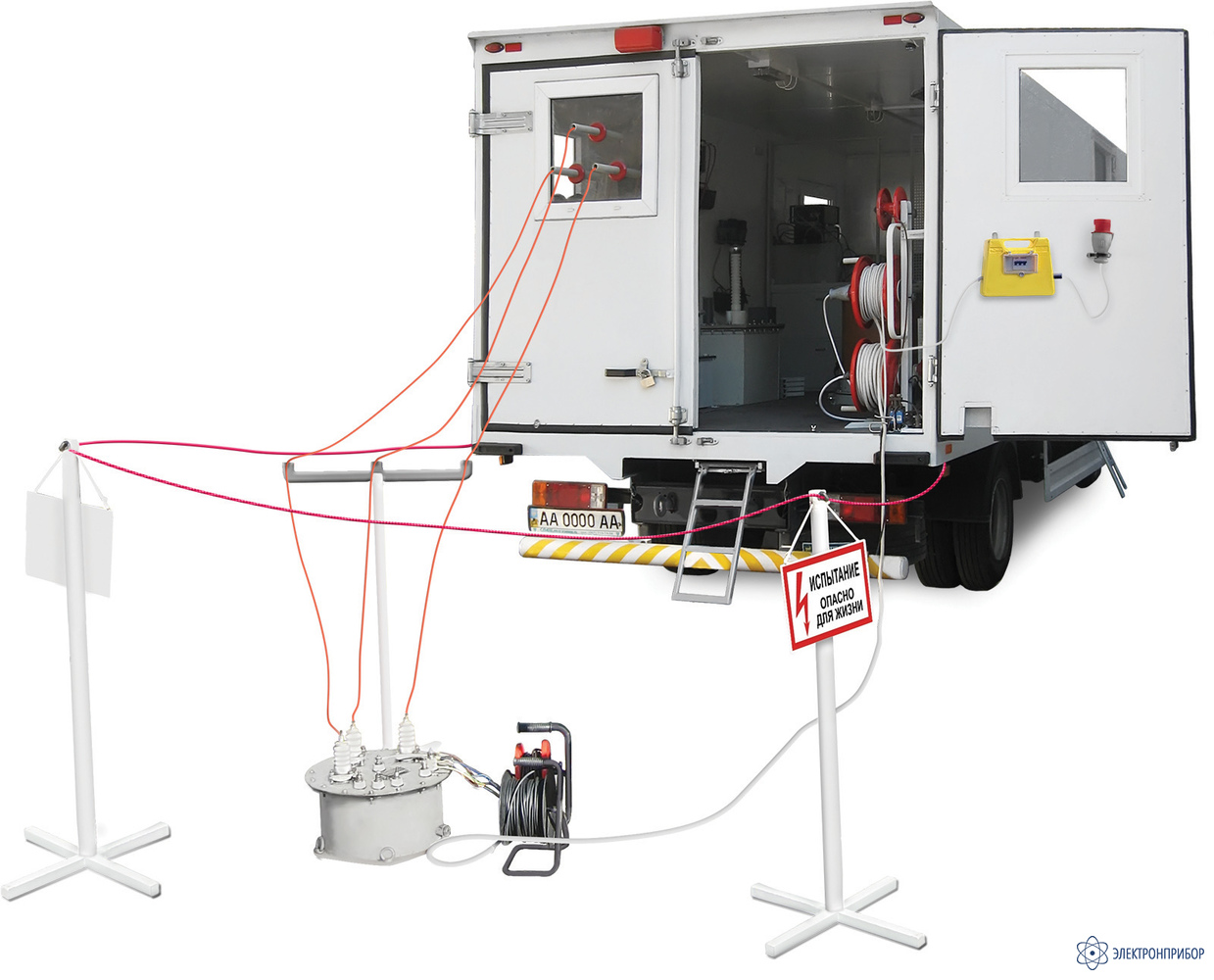

Передвижная электротехническая лаборатория ЭТПЛ-35/110 монтируется в фургоне автомобиля и предназначена для поверки, калибровки, метрологической аттестации трансформаторов напряжения (далее ТН) по ДСТУ ГОСТ 1983-2003 в местах их эксплуатации.
-
-
Технические характеристики электротехнической поверочной лаборатории для поверки трансформаторов тока и напряжения ЭТПЛ-35/110:
Параметр Значение Напряжение питающей четырехпроводной сети трехвазного переменного тока при поверке трехфазных ТН 6…10 кВ, В 380±38 Напряжение питающей двухпроводной сети однофазного переменного тока при поверке однофазных ТН 35…110 кВ, В 220±22 Частота питающей сети, Гц 50±2 Максимальный ток питания ЭТПЛ-110 при поверке ТН, А, не более 9 Класс точности поверяемых ТН, не более 0,5 Коэффициенты нелинейных искажений воспроизведения синусоидального напряжения источниками напряжения, % 5 Управление установкой напряжения ручное Время установления рабочего режима, мин, не более 15 Время, требуемое на одно измерение, мин, не более 5 Время перерыва между измерениями, мин, не более 5 Максимальное расстояние от поверяемых ТН до компаратора СА507 м, не более 25 Суммарное сопротивление проводов и переходных контактов, соединяющих вторичную обмотку образцовых ТН с компаратором СА507, при температуре окружающего воздуха 20 ± 2 ºС, Ом, не более 0,06 Суммарное сопротивление проводов и переходных контактов, соединяющих вторичную обмотку поверяемого ТН с магазинами проводимостей при температуре окружающего воздуха 20 ± 2 ºС, Ом, не более 0,35 Масса оборудования, кг, не более - Обслуживающий персонал, операторов, не менее 2 Срок службы лаборатории, лет, не менее 10 -
Комплект поставки ЭТПЛ-35/110

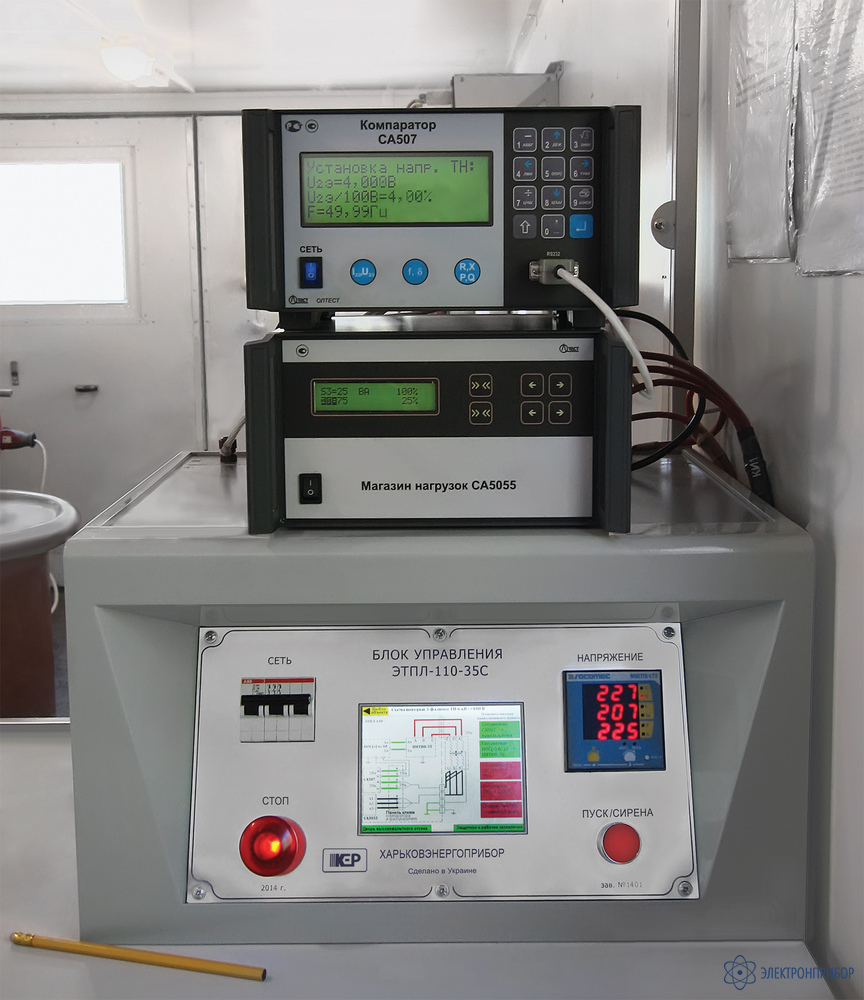

№ Наименование Количество 1 Компаратор СА507 1 2 Блок управления ИН-110 1 3 Цифровой вольтметр MULTIS L72 2 4 Регулятор напряжения однофазный РНО (Iном = 30 А) 1 5 Регулятор напряжения трехфазный РНТ-5,25 (Iном = 8 А) 1 6 Трансформатор напряжения НОМ(э)-35/110 (рабочий эталон) 1 7 Трансформатор напряжения НОМ(э)-6/10 (рабочий эталон) 1 8 Магазин проводимостей Р5054/1 (Uном = 100/√3 В) 2 9 Магазин проводимостей МР3025 (Uном = 100 В) 3 10 Магазин проводимостей МН-1200/100 (Uном = 100 В и Uном = 100/√3 В) 1 11 Источник напряжения ИОМ-35/110 1 12 Источник трехфазного напряжения НТМИ-10 1 13 Высоковольтный переключатель 1 14 Комплект кабелей питания, проводников заземления и соединительных проводников 1 15 Тележка с разборным столом 1 16 Руководство по эксплуатации 1 17 Метрологическая аттестация ГП "Харьковстандартметрология" опционально 18 Паспорт на ЭТПЛ-35/110 1 19 Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТПЛ (в случае предоставления автомобиля Заказчиком) 1 20 Сертификат происхождения товара СТ-1 (при экспортной поставке) 1 21 Сертификат качества производителя 1
