АНГСТРЕМ-2 — трансформаторная электротехническая лаборатория

Код товара: 57588
  • Назначение трансформаторной электротехнической лаборатории АНГСТРЕМ-2:

    Профессиональная электротехническая лаборатория АНГСТРЕМ-2 позволяют решать полный комплекс задач по испытаниям оборудования подстанций.

    Кабельная электротехническая лаборатория АНГСТРЕМ-2 предназначена для:

    • Измерение параметров изоляции оборудования подстанций;
    • Измерение переходного сопротивления контактов оборудования и сопротивления обмоток трансформаторов;
    • Измерение потерь холостого хода силовых трансформаторов;
    • Измерение сопротивлений короткого замыкания силовых трансформаторов;
    • Проверка коэффициентов трансформации;
    • Проверка группы соединения обмоток трансформаторов;
    • Испытание изоляции оборудования повышенным переменным напряжением промышленной частоты 50Гц величиной до 100 кВ и мощностью 20 кВА;
    • Испытание изоляции оборудования повышенным выпрямленным напряжением;
    • Измерение токов утечки и проводимости изоляции аппаратов;
    • Диагностика низковольтной аппаратуры;
    • Проверка автоматических выключателей;
    • Проверка релейной защиты.
  • Технические характеристики трансформаторной электротехнической лаборатории АНГСТРЕМ-2:

    Параметр Значение

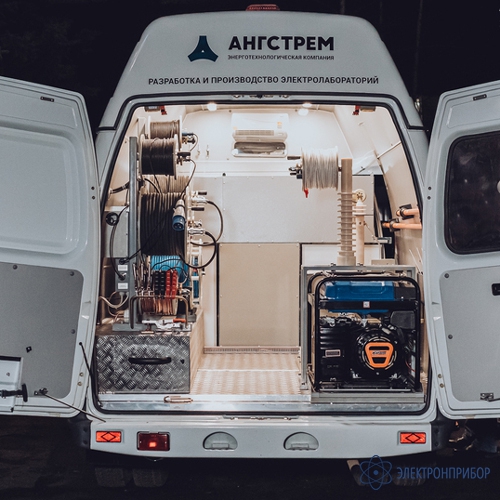

    Транспортная база
    Базовое шасси. Общая комплектация По выбору заказчика
    Система управления лабораторией
    Назначение Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений

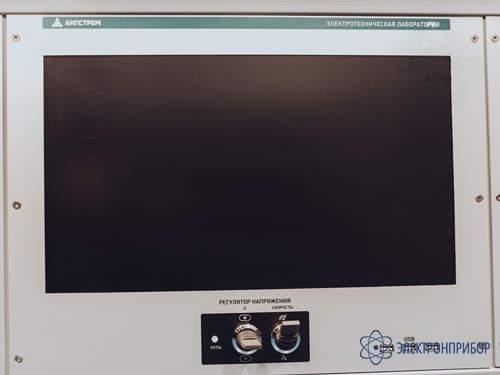

    Типы систем управления Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений;
    система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде.

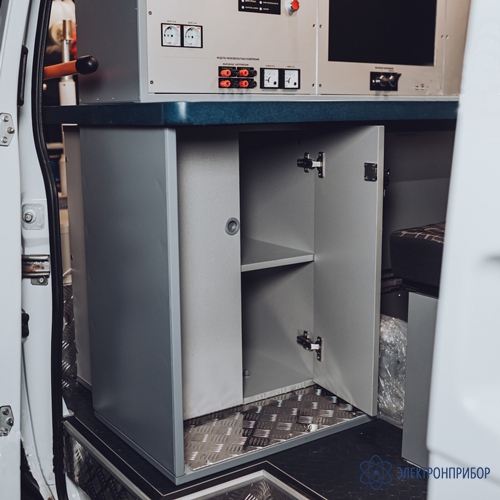

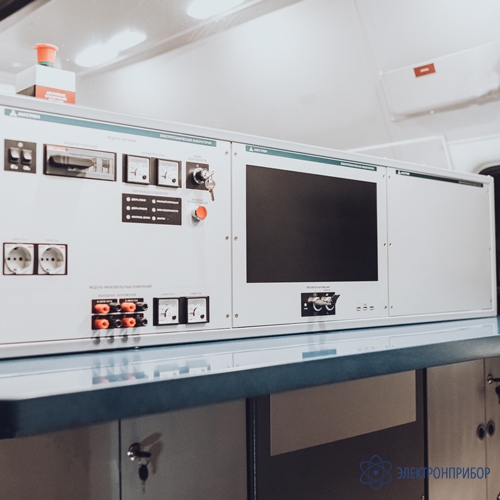

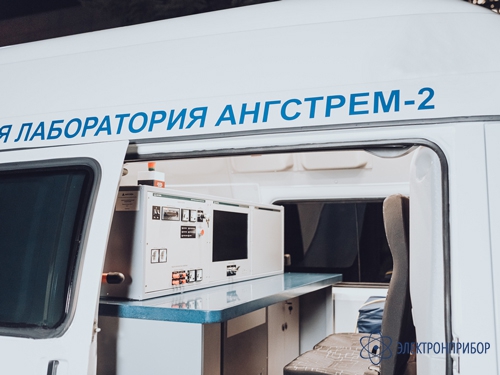

    Конструкция Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки
    Основные модули лаборатории
    Модуль высоковольтной коммутации Назначение Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели
    Тип подключения к кабельной линии 1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории.

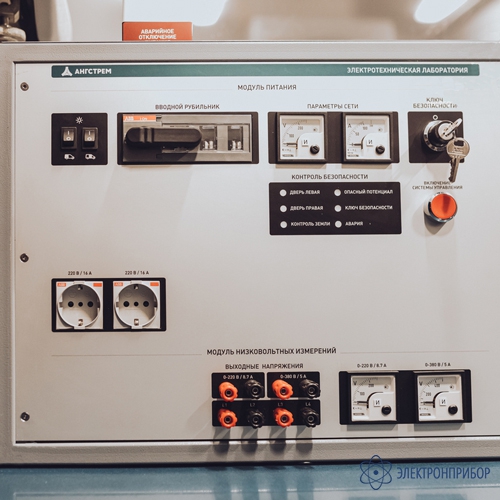

    Модуль безопасности питания Развязка элементов системы управления от питающей сети и стабилизация напряжения питания
    Модуль регулятора напряжения Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция)
    Модуль низковольтных измерений Проведение низковольтных измерений параметров силовых трансформаторов (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.)
    Модуль измерения тангенса угла потерь Контроль параметров изоляции высоковольтного оборудования
    Испытательно-прожигающий комплекс;
    Система измерения высокого напряжения СВИ-100/140;
    Источник испытательного напряжения;
    Автоматический ограничитель тока;
    Автоматический разрядный комплекс
    Назначение Испытания выпрямленным напряжением и переменным напряжением промышленной частоты.
    Дополнительные функции Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения.
    Особенность Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА
    Модуль связи комбинированный Автоматическое ограничение токов, возникающих при пробое объекта;
    формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция);
    создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция)

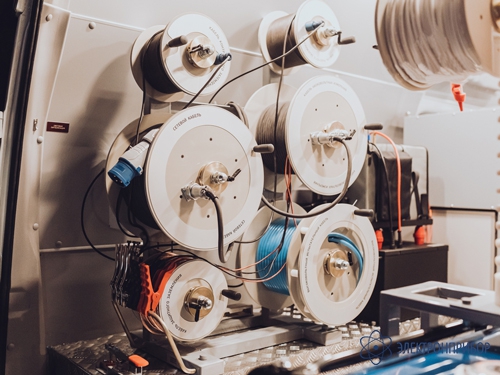

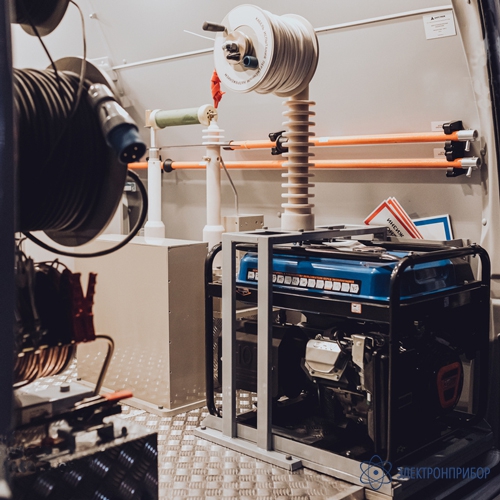

    Система кабельных барабанов и соединительных кабелей Назначение Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления
    Конструкция Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке
    Безопасность Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства
    Количество барабанов 4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное)
    Модуль контроля заземления Контроль качества цепей заземления и величины потенциала на кузове электролаборатории
    Модуль автономного электропитания Назначение Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме
    Виды Дизельный генератор, бензогенератор
    Варианты установки Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу)
    Система обеспечения электробезопасности Назначение Обеспечение электробезопасности персонала электролаборатории
    Состав Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор
  • Комплект поставки АНГСТРЕМ-2

    Наименование Количество
    1 Трансформаторная электротехническая лаборатория АНГСТРЕМ-2 1

    Дополнительная комплектация АНГСТРЕМ-2:

    (Поставляется за отдельную плату)

    Наименование
    1 Измеритель параметров силовых трансформаторов
    2 Измеритель параметров электроизоляции Мегаометр
    3 Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое
