ПИТ-3 — прибор для измерения теплопроводности
Код товара: 51028-
-
Гарантия
1 год
Назначение прибора для измерения теплопроводности ПИТ-3:
Прибор для измерения теплопроводности ПИТ-3 предназначен для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме по ГОСТ 7076-99. Область применения – строительная индустрия, научно-исследовательские и строительные лаборатории.
Описание прибора для измерения теплопроводности ПИТ-3:

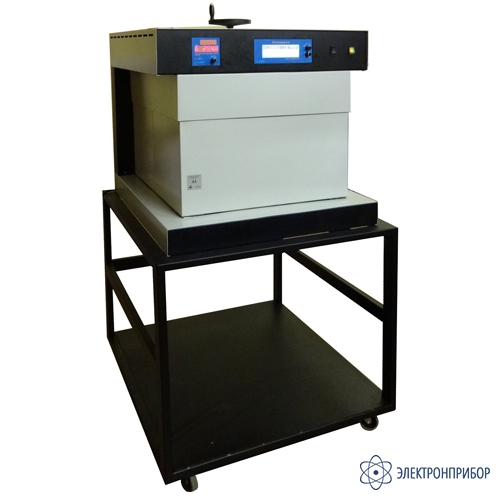

Прибор ПИТ-3 выполнен в виде настольного прибора. Для удобства работы с установкой она комплектуется специальной подставкой на колесах.
В состав прибора входят следующие основные узлы: «измерительный нагреватель», «охранный нагреватель», «охранное кольцо», «нижний нагреватель», «ширма», 4-х канальный прецизионный измеритель/регулятор температуры и 3-х канальный регулятор температуры ширмы. Ширма состоит из верхнего, нижнего и бокового нагревателей.
«Измерительный нагреватель», «охранный нагреватель», «охранное кольцо» и верхний нагреватель «ширмы» расположены в отдельном перемещающемся модуле – «верхней плите». Перемещение производится при помощи ручки, расположенной сверху прибора, и необходимо для установки измеряемых образцов.
Боковой нагреватель «ширмы» перемещается при помощи сервопривода. Кнопка управления расположена на передней панели прибора. Для установки измеряемых образцов боковой нагреватель «ширмы» необходимо поднять, а при измерениях опустить.
На лицевой панели прибора расположены: дисплеи 4-х канального прецизионного измерителя/регулятора температуры и 3-х канального регулятора температуры ширмы (РТП-8.3), кнопка управления перемещением боковым нагревателем «ширмы» и тумблер включения питания.
На задней панели прибора расположены: сетевой разъем, две вставки плавкие (15 А), клемма заземления, сервисный разъем DB-25 и два разъема RS-232 для подключения прибора к ПК.
Сущность метода заключается в создании стационарного теплового потока, проходящего через плоский образец определенной толщины и направленного перпендикулярно к лицевым (наибольшим) граням образца, измерении мощности, необходимой для создания этого теплового потока, температуры противоположных лицевых граней и толщины образца.
.jpg)

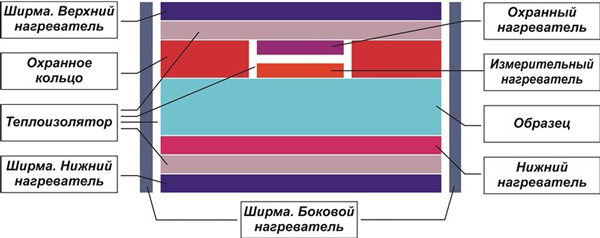

Рис.1. Схема прибора для измерения теплопроводности ПИТ-3
Ширма предназначена для минимизации паразитных тепловых потоков по «образцу» и температурных градиентов в «охранном нагревателе», «охранном кольце» и «нижнем нагревателе». Управление ширмой осуществляется 3-х канальным регулятором температуры (РТП-8.3).
«Охранный нагреватель» и «охранное кольцо» предназначены для исключения тепловых потерь из измерительного нагревателя. Температура охранного нагревателя и охранного кольца поддерживается равной температуре измерительного нагревателя.
Измерительный нагреватель предназначен для определения мощности P, необходимой для поддержания заданной разности температур ∆T между измерительным и нижним нагревателями.
Коэффициент теплопроводности определяется по формуле (1).
λ = P ·h / ( S · ∆T ) (1);
где S – площадь измерительного нагревателя, а h – высота образца.
Управление «измерительным нагревателем», «охранным нагревателем», «охранным кольцом» и «нижним нагревателем» осуществляется при помощи 4-х канального прецизионного измерителя/регулятора температуры.
-
-
Технические характеристики прибора для измерения теплопроводности ПИТ-3:
Параметр Значение Диапазон измерения коэффициента теплопроводности, Вт/(м*К) 0.02… 0.2 Относительная погрешность измерения коэффициента теплопроводности, % 5 Размер образцов, мм 300 х 300 Толщина образцов, мм 20… 50 * Средняя температура образцов, °С +40… +300 Нормальные условия эксплуатации Напряжение питающей сети, В 220±22 Нестабильность питающей сети, В ±4.4 Частота питающей сети, Гц 50±1 Температура окружающей среды, °С +15…+25 Относительная влажность, % 30… 80 Атмосферное давление, кПа 84… 106.7 Потребляемая от сети мощность, Вт 400 Размеры, мм 750 x 750 x 750 Масса, кг 150 Связь с компьютером RS-232C * Измеренное значение теплопроводности не зависит от толщины образца.
-
Комплект поставки ПИТ-3
№ Наименование Количество 1 Прибор для измерения теплопроводности ПИТ-3 1 2 Подставка под прибор 1 3 Компакт-диск с программным обеспечением 1 4 Руководство по эксплуатации 1 5 Кабель связи прибора с ПК через интерфейс RS-232С 1 6 Сетевой шнур 1
