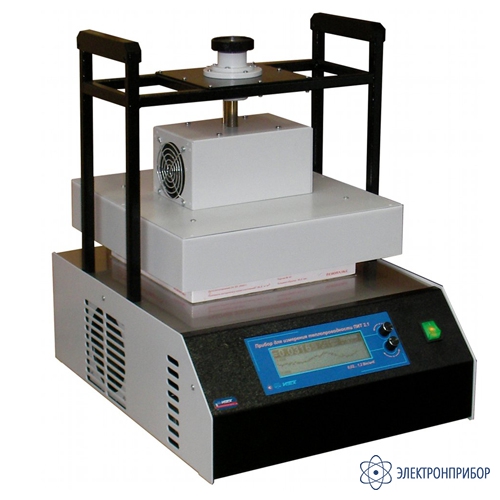

ПИТ-2.1 — прибор для измерения теплопроводности
Код товара: 51025-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
46920-11 до 28.04.2026
Назначение прибора для измерения теплопроводности ПИТ-2.1:
- Измерение теплопроводности;
- Калибровка датчиков теплового потока.
Свойства прибора для измерения теплопроводности ПИТ-2.1:
- Малые габариты;
- Не требует внешнего охлаждения.
Описание прибора для измерения теплопроводности ПИТ-2.1:
Измеритель теплопроводности ПИТ-2.1 предназначен для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме по ГОСТ 7076 и калибровки датчиков теплового потока (тепломеров). Область применения – строительная индустрия, научно-исследовательские и строительные лаборатории.
Сущность метода заключается в создании стационарного теплового потока, проходящего через плоский образец определенной толщины и направленного перпендикулярно к лицевым (наибольшим) граням образца, измерении мощности, необходимой для создания этого теплового потока, температуры противоположных лицевых граней и толщины образца.

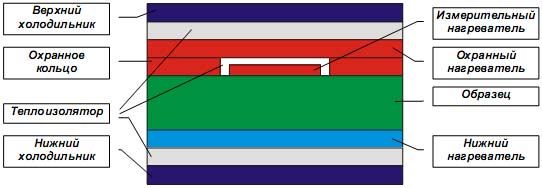

Измеритель теплопроводности ПИТ-2.1 состоит из двух холодильников (верхнего и нижнего), нижнего нагревателя (холодной пластины), охранного нагревателя, охранного кольца, измерительного нагревателя, прецизионного измерителя/регулятора температуры.
Холодильники предназначены для обеспечения работы ПИТ-2.1 при средних температурах образцов ниже температуры окружающей среды. В ПИТ-2.1 холодильники сделаны на элементах Пельтье.
Охранный нагреватель и охранное кольцо предназначены для исключения потерь из измерительного нагревателя. Температура охранного нагревателя и охранного кольца поддерживается равной температуре измерительного нагревателя. Таким образом, обеспечивается тепловой поток от измерительного нагревателя к нижнему нагревателю через образец.
Измерительный нагреватель предназначен для определения мощности P, необходимой для поддержания заданной разности температур ∆T между измерительным и нижним нагревателями.
Теплопроводность образца определяется по формуле: λ=P*h/(S*∆T), где S – площадь измерительного нагревателя, а h – высота образца.
ПИТ-2.1 оснащается графическим дисплеем, на который выводится вся необходимая информация: измеренное значение теплопроводности в цифровом и графическом видах, выделяемая в измерительном нагревателе мощность, измеренное значение разности температур между измерительным и нижним нагревателями, средняя температура образца и его толщина. Прибор сигнализирует о выходе на стационарный режим изменением знака «≠» на знак «=» перед числом измеренной теплопроводности. Для точного определения выхода прибора на стационарный режим на дисплее ПИТ отображается график текущей теплопроводности образца. Ввод в прибор средней температуры образца и его толщины осуществляется при помощи одной из двух ручек управления. Вторая ручка управления используется для изменения масштаба графика.
Для удобства работы с прибором в комплект поставки входит компакт-диск с программой, предназначенной для графического отображения измеряемых величин: теплопроводность, тепловой поток, термическое сопротивление и других, а также печати протокола с измеренными параметрами образца.
-
-
Технические характеристики прибора для измерения теплопроводности ПИТ-2.1:
Параметр Значение Диапазон измерения коэффициента теплопроводности, Вт/(м*К) 0.02… 1.2 Относительная погрешность измерения коэффициента теплопроводности, % 3 Размер образцов, мм 250 х 250 Толщина образцов, мм 20… 50 * Средняя температура образцов, °С +10… +40 ** Нормальные условия эксплуатации Напряжение питающей сети, В 220±22 Нестабильность питающей сети, В ±4.4 Частота питающей сети, Гц 50±1 Температура окружающей среды, °С +15…+25 Относительная влажность, % 30… 80 Атмосферное давление, кПа 84… 106.7 Потребляемая от сети мощность, Вт 400 Размеры, мм 390 x 490 x 480 Масса, кг 30 Связь с компьютером RS-232C * Измеренное значение теплопроводности не зависит от толщины образца.
** Средняя температура образцов ниже 25 °C достигается при использовании внешнего охлаждения. -
Комплект поставки ПИТ-2.1
№ Наименование Количество 1 Прибор для измерения теплопроводности ПИТ-2.1 1 2 Компакт-диск с программным обеспечением 1 3 Руководство по эксплуатации 1 4 Кабель связи прибора с ПК через интерфейс RS-232С 1 5 Сетевой шнур 1 -
