Profoscope+ — локатор арматуры

Код товара: 63917
  • 42008-15
    Локатор арматуры Profoscope+ Локатор арматуры Profoscope+ Локатор арматуры Profoscope+ Локатор арматуры Profoscope+

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      42008-15 до 25.08.2025

    • Производитель

      Proceq

    Сертификаты

    Назначение локатора арматуры Profoscope+:

    Измеритель параметров армирования (локатор арматуры) Profoscope+ предназначен для определения местоположения арматуры и оперативного контроля толщины защитного слоя бетона в железобетонных изделиях.

    Прибор с эргономичной конструкцией удобно держать в ладони, он управляется одной рукой, обеспечивая визуальную и звуковую информацию о том, что находится под бетонной поверхностью. Имеет компактный размер, легкий вес и не требует соединительных проводов так как поисковый датчик встроен в корпус локатора.

    Прибор Profoscope+ имеет уникальную систему визуализации стержней арматуры в реальном времени, позволяющую пользователю "видеть" положение стержня арматуры внутри бетона. Он также имеет датчики, сигнализирующие о расположении стержней, а также оптические и акустические средства для определения положения арматуры. Такие уникальные возможности позволяют превратить задачу обнаружения стержней арматуры в простой и эффективный процесс, экономя время и средства пользователя, и предоставляя ему необходимую информацию для быстрого выполнения работ.

    Одновременно с местоположением арматуры, локатор отображает ее диаметр и толщину слоя бетона над ней. В процессе поиска прибор позволяет определить точные параметры армирования даже при одновременно неизвестных диаметре арматуры и толщине слоя бетона. Специальное положение электромагнитных катушек в приборе позволяет выполнить симметричную триангуляцию положения стержня арматуры и сообщает пользователю, где в данный момент расположен Profoscope+: между двумя стержнями арматуры или непосредственно над одним из них. Внутренний модуль памяти позволяет хранить в памяти прибора до 49500 измерений.

    Программное обеспечение ProfoLink используется для редактирование сохраненных данных. Наглядное отображение результатов измерений в удобной форме. В сохраненных данных можно просматривать значения толщины защитного слоя бетона, диаметра арматурного стержня, вносить данные по наименованию объекта измерения, заносить свои комментарии и сохранять результат в виде отчета.

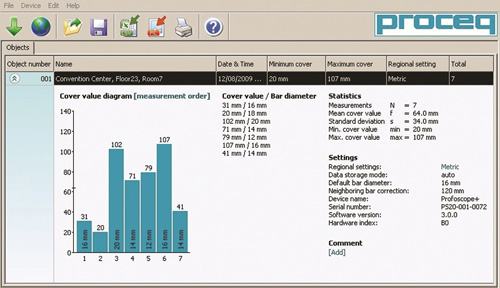

    Рис.1. Внешний вид полученных результатов измерений с помощью Profoscope+ в программе Profolink.

    Благодаря этим превосходным функциям, прибор Profoscope+ выделяется среди прочих аналогичных приборов, доступных на рынке, и становится особенно полезным, когда требуется сверлить железобетонные конструкции, позволяя уберечь от повреждений дорогие вращательные буры и твердосплавные сверла.

    Описание локатора арматуры Profoscope+:

    Принцип действия прибора Profoscope+ основан на использовании электромагнитной импульсной индукции. В датчик встроены две электромагнитные катушки, одна из которых излучает сигнал, другая принимает. Излучающая катушка датчика создаёт магнитное поле в контролируемом материале. За счет этого на поверхности электропроводящего материала стержня арматуры образуются вихревые токи, которые ослабляют исходное наведенное магнитное поле. Разница между наведенным и полученным магнитным полем используется прибором для получения результатов. Электронный блок Profoscope+ производит преобразование значений сигнала и выводит на дисплей показания в миллиметрах, с учётом поправок на диаметр арматуры и расстояния до ближайших стержней.

    Прибор Profoscope+ представляет собой электронный блок со встроенным датчиком, в комплект к нему прилагаются тестовые образцы. Электронный блок имеет дисплей, светодиодный индикатор, клавиши управления, отсек для батарей. Тестовые образцы представляют из себя пластиковые блоки прямоугольного сечения, в которые установлена арматура определённого диаметра. Локатор Profoscope+ отличается от Profoscope функциями программного обеспечения. Прибор Profoscope+ имеет функцию памяти, позволяющую сохранять данные о проведённых измерениях, а также возможность использовать компьютерную программу ProfoLink, осуществляющее связь прибора с персональным компьютером.

  • Технические характеристики локатора арматуры Profoscope+:

    Параметр Значение
    Диапазон измерений диаметра арматуры, мм 5-40
    Диапазон измерений толщины защитного слоя бетона при диаметре стержней арматуры, мм:
    - от 5 до 10 мм;
    - свыше 10 до 20 мм;
    - свыше 20 до 30 мм;
    - свыше 30 до 40 мм

    2-120
    2-150
    2-160
    2-185
    Пределы допускаемой абсолютной погрешности измерений диаметра арматуры, мм ±2
    Пределы допускаемой абсолютной погрешности измерений толщины защитного слоя бетона, мм При толщине защитного слоя бетона, мм:
    ±1 от 2 до 50;
    ±2 свыше 50 до 90;
    ±3 свыше 90 до 120;
    ±4 свыше 120 до 185
    Дискретность, мм 1
    Хранение данных 49 500 измерений (500 объектов по 99 измерений). Совместимость программы ProfoLink: Windows 2000, XP, Vista, 7, 8
    Питание 2 батареи типа АА
    Срок службы батареи Подсветка выключена > 50 ч;
    Подсветка включена > 15 ч
    Простои Режим ожидания 30 сек;
    Автоматическое отключение 120 сек
    Номинальное напряжение питания, В 3,6
    Потребляемая мощность, Вт, не более 0,72
    Средний срок службы, лет 5
    Средняя наработка на отказ, ч 2000
    Условия эксплуатации:
    - диапазон температуры окружающего воздуха,ºС
    - диапазон относительной влажности окружающего воздуха, %
    - диапазон атмосферного давления, кПа
    от -10 до +60;
    от 0 до 95;
    от 84,0 до 106,7
    Класс защиты IP54
    Применимые стандарты и правила BS1881 часть 204; DIN1045; SN 505 262; DGZfP B2
    Габаритные размеры прибора, мм, не более 205×92×210
    Габаритные размерытестовых образцов, мм, не более 101×111×353 - тестовый образец № 1 (диаметр арматуры 8 мм);
    109×150×409 - тестовый образец № 2 (диаметр арматуры 16 мм);
    182×221×503 - тестовый образец № 3 (диаметр арматуры 40 мм)
    Масса, кг, не более 0,35

  • Комплект поставки Profoscope+

    № Наименование Количество
    1 Локатор арматуры Profoscope+ 1
    2 Тестовый блок 1
    3 Батарейки тип АА 2
    4 Сумка и ремень для переноски 1
    5 Ремень на руку 1
    6 Карта памяти на 49500 измерений 1
    7 USB-кабель 1
    8 Ссылка на ПО Profolink 1
    9 Мел 1
    10 Документация 1
    11 Свидетельство о поверке 1

    Дополнительная комплектация Profoscope+

    (Поставляется за отдельную плату)

    № Наименование
    1 Самоклеящаяся защитная пленка, комплект из 3 шт.

  • Файлы для Profoscope+

Файлы для Profoscope+
