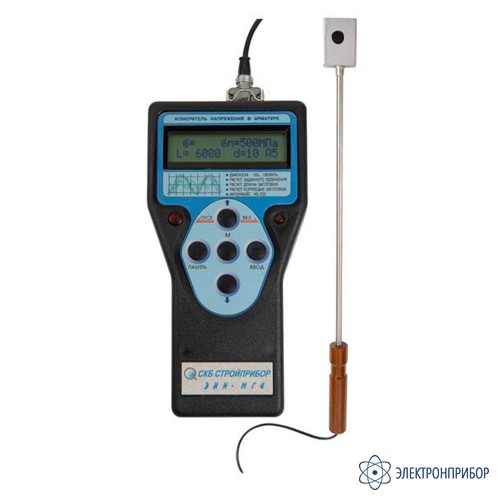

ЭИН-МГ4 — измеритель напряжений в арматуре

Код товара: 43754
  • 37582-08

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      37582-08 до 30.03.2028

    • Производитель

      СТРОЙПРИБОР

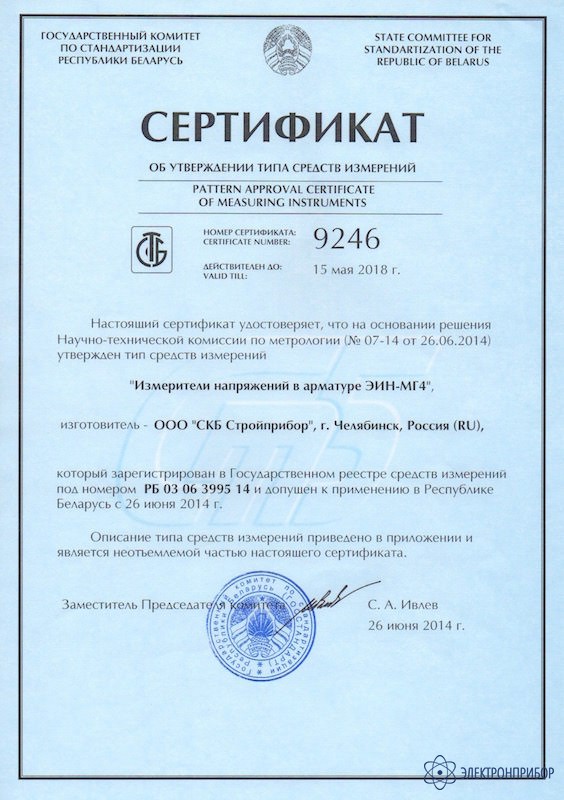

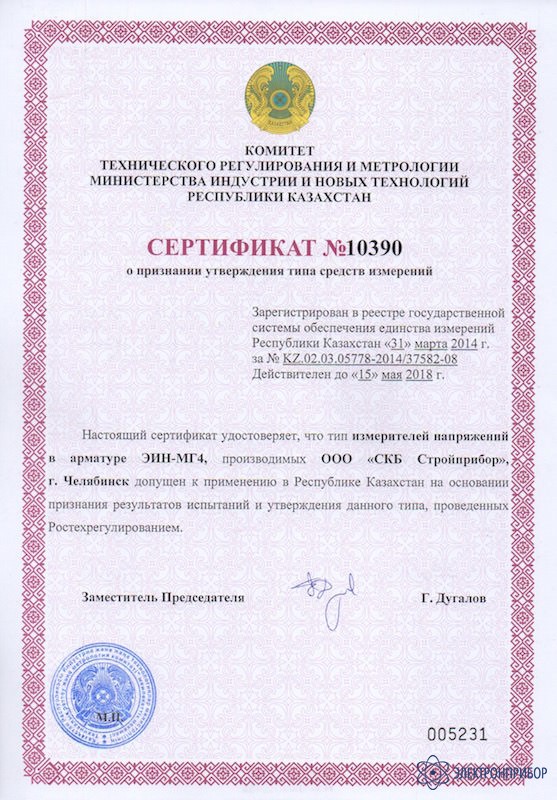

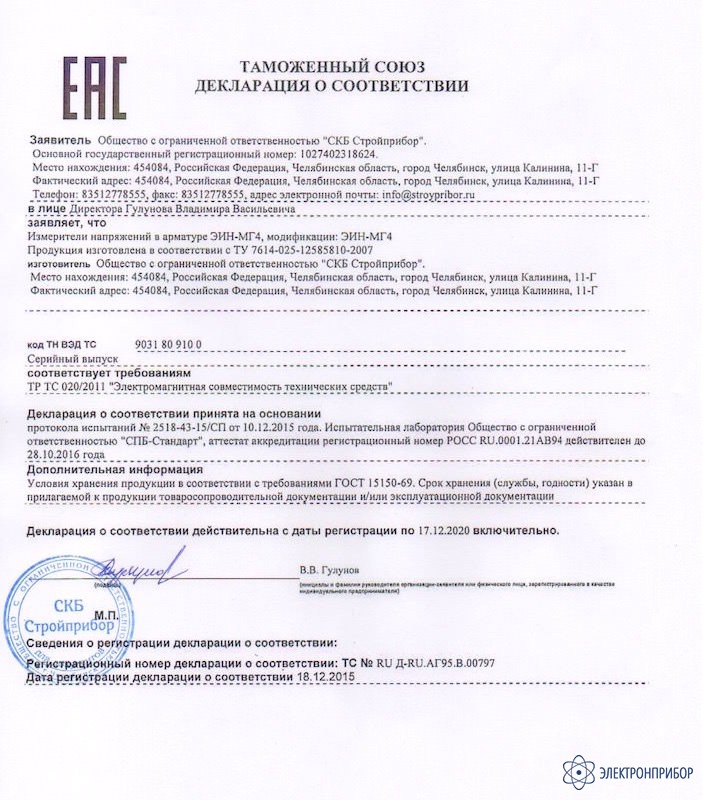

    Сертификаты

    Назначение измерителя напряжений в арматуре ЭИН-МГ4:

    Измеритель напряжений ЭИН-МГ4 предназначен для оперативного производственного контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362.

    В отличие от аналогов прибор ЭИН-МГ4 имеет функции автоматического выполнения технологических расчетов:

    • заданного удлинения арматуры,
    • длины арматурной заготовки,
    • корректировки расстояния между анкерными головками (временными анкерами).

    Описание измерителя напряжений в арматуре ЭИН-МГ4:

    Для пользователей, производящих несколько типов предварительно напряженных железобетонных конструкций, предусмотрена возможность установки и запоминания пяти комбинаций исходных данных (расстояние между упорами форм, диаметр и класс арматуры, проектное напряжение в арматуре).

    Измеритель ЭИН-МГ4 напряжений снабжен энергонезависимой памятью результатов измерений и эффективным двухкаскадным цифровым фильтром, обеспечивающим подавление электромагнитных помех и помех гармонического состава колебаний арматуры.

    В процессе измерений ЭИН-МГ4 автоматически производит несколько замеров частоты колебаний арматуры сравнивая их между собой, отбирает достоверное значение и преобразует его в механическое напряжение в соответствии с алгоритмом вычислений.

    Индикация результата измерения - цифровая, в МПа. Прибор имеет режим тест-контроля.

  • Технические характеристики измерителя напряжений в арматуре ЭИН-МГ4:

    Параметр Значение
    Диапазон измеряемых напряжений, МПа 100...1800
    Диапазон контролируемых диаметров арматуры, мм 3...32
    Диапазон контролируемых длин арматуры, м 3...18
    Диапазон измерений частоты синусоидальных колебаний, Гц 6...90
    Основная относительная погрешность измерения частоты
    синусоидальных колебаний, %    		 ±0,4
    Относительная погрешность вычислительного устройства, % ±0,5
    Время одного цикла измерения, с 2...5
    Питание от батареи типа "Корунд" (6LR61), В 6...9
    Габаритные размеры, мм 177х90х30
    Масса с датчиком, не более, кг 0,5

  • Комплект поставки ЭИН-МГ4

    № Наименование Количество
    1 Электронный блок 1
    2 Датчик 1
    3 Сумка 1
    4 Блок поверки 1
    5 Руководство по эксплуатации 1
