Profometer PM — локатор арматуры
Код товара: 63919-
-
Гарантия
24 месяца
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
42008-15 до 25.08.2025
-
Производитель
Сертификаты
Назначение локатора арматуры Profometer PM:

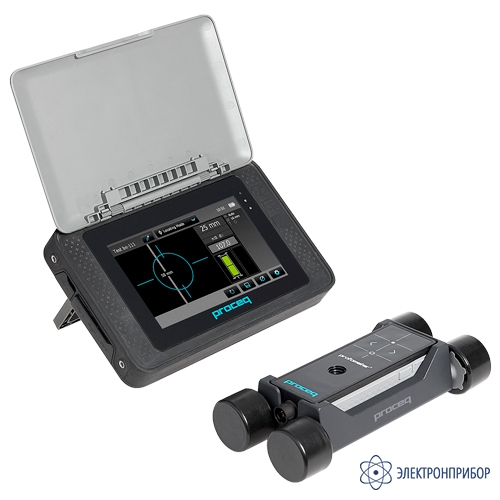

Profometer PM – профессиональный прибор нового поколения для измерения параметров армирования (локатор арматуры) от швейцарской фирмы Proceq предназначен для определения местоположения арматуры и оперативного контроля толщины защитного слоя бетона в железобетонных изделиях. Искусственный интеллект в программе прибора предусматривает возможность коррекции соседних стержней арматуры, расположенных в двух слоях. Расширенные возможности коррекции используются в конструкциях с густым армированием.
Прибор Profometer PM имеет три исполнения: Profometer PM-600, Profometer PM-630 и Profometer PM-650, различающиеся функциями ПО. Исполнение Profometer PM-630 имеет дополнительную функцию построения сетки. Исполнение Profometer PM-650 имеет расширенные возможности для построения сетки и просмотра результатов измерений, воплощённые в функции Crossline.
Параметр Profometer PM-650 Profometer PM-630 Profometer PM-600 Определение местоположения арматурных стержней перед сверлением, резкой и выемкой керна
Выборочная проверка толщины защитного слоя и размера арматурных стержней Измерение на шероховатой поверхности с помощью каретки Возможность сканирование больших участков на больших расстояниях - Контроль соответствия новых зданий - Оценка огнестойкости - - Обследование неизвестных конструкций - - Режимы работы и функции локатора арматуры Profometer PM:

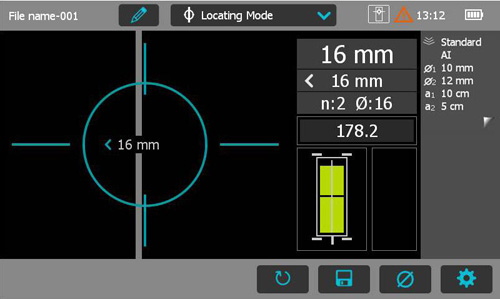

Режим поиска. Поиск арматурных стержней осуществляется посредством наведения датчика в каретке в область предполагаемого расположения арматуры. В данном режиме возможно определить толщину защитного слоя бетона и диаметр связанной арматуры. Функция включает отображение мощности сигнала для повышения точности наведения.

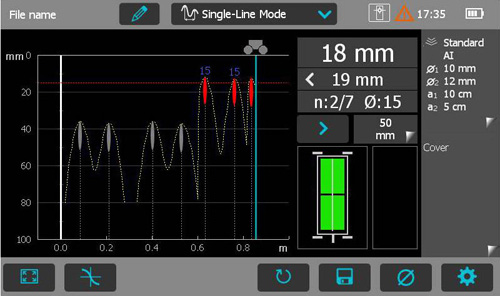

Однополосное сканирование. Показывает положение арматурных стержней в области сканирования, а именно в проведенной полосе. Удобен для обнаружения арматуры в стене, когда нет никакой информации об объекте контроля, с целью выявления более точной зоны для исследования.
.jpg)

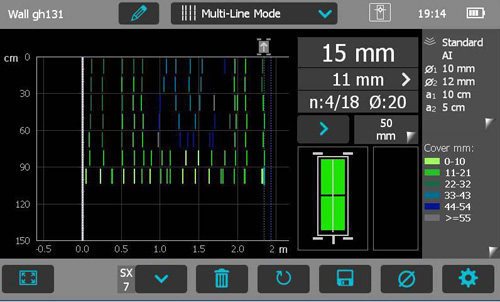

Многополосное сканирование. 2D отображение арматурных стержней на глубине до 185 мм. Возможность сканирования по площади объекта контроля.
.jpg)

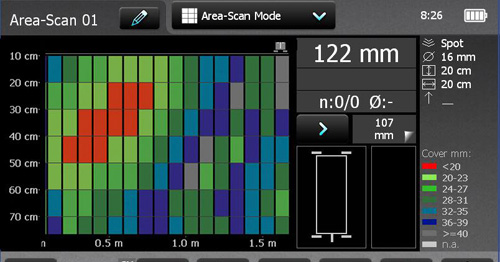

Зональное сканирование. Режим многополосного сканирования, показывающий минимальные значения толщины защитного слоя и отображающий показания в виде карты.

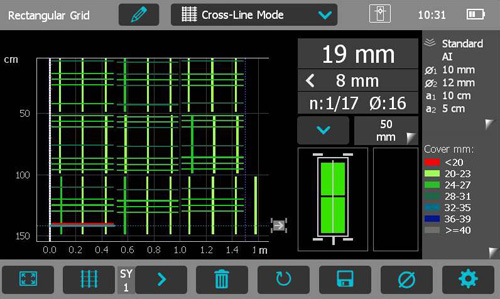

Функция сканирования по двум осям. Плоскостное отображение изображения арматурной сетки на глубине до 185 мм.
Поиск Однополосный Многополосный Зональное сканирование Сканирование по двум осям Profometer PM-600 - - - - Profometer PM-630 - Profometer PM-650 Отличительные особенности локатора арматуры Profometer PM:
- Высочайшая точность измерения защитного слоя благодаря функции искусственного интеллекта (AI);
- Полная визуализация арматурных стержней в 2D с подробными данными о толщине защитного слоя, диаметре и шаге арматуры для быстрой подготовки отчета;
- Возможность модернизации до версии Profometer Corrosion для анализа прохождения коррозийных процессов;
- Измерение на шероховатой поверхности с помощью каретки;
- Возможность сканирования больших участков и на больших расстояниях;
- Обследование неизвестных конструкций;
- Оценка огнестойкости;
- Функции однослойного сканирования, томографическая визуализация;
- Функция двухслойного сканирования, томографическая визуализация;
- Настройка параметров до и после измерения;
- Визуальный помощник для контроля скорости сканирования с отображением силы сигнала.
-
-
Технические характеристики локатора арматуры Profometer PM:
Параметр Значение Диапазон измерения толщины защитного слоя До 185 мм Точность измерения толщины защитного слоя от ± 1 до ± 4 мм Разрешение измерения В зависимости от диаметра и слоя Точность измерения пройденного пути на гладкой поверхности ± 3 мм + 0,5% до 1,0% от измеренной длины Диапазон измерения диаметра Защитный слой менее 63 мм, диаметр до 40 мм (# 12) Точность измерения диаметра ± 1 мм (± # 1) для отдельного стержня Стандарты и директивы BS 1881-204, DIN 1045, DGZfP B2, SN 505262, SS 78-B4, директивы DBV, сертификация CE Электронный блок Profometer Дисплей 7" цветной дисплей 800x480 пикселей Память Внутренняя флеш-память 8 Гб Региональные настройки Поддержка метрических и британских единиц измерения, нескольких языков и временных зон Питание 12 В +/-25 % / 1,5 A Аккумуляторная батарея 3,6 В, 14 Ач Время работы от аккумуляторной батареи > 8 ч (в стандартном режиме работы) Влажность относительная < 95 %, без конденсата Рабочая температура от -10°C до +50°C Классификация по IP Электронный блок IP54, универсальный датчик IP67 Размеры 250 x 162 x 62 мм Вес (электронного блока) Около 1525 г (с батареей) -

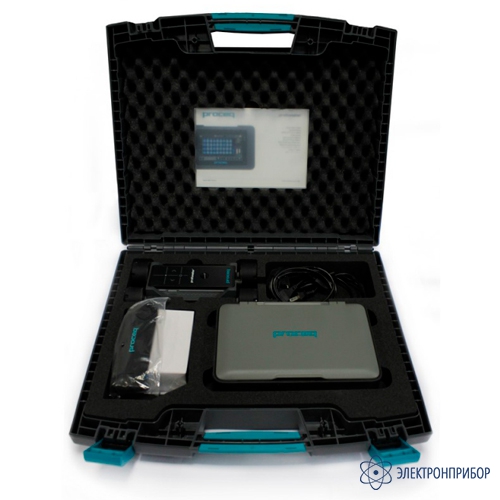

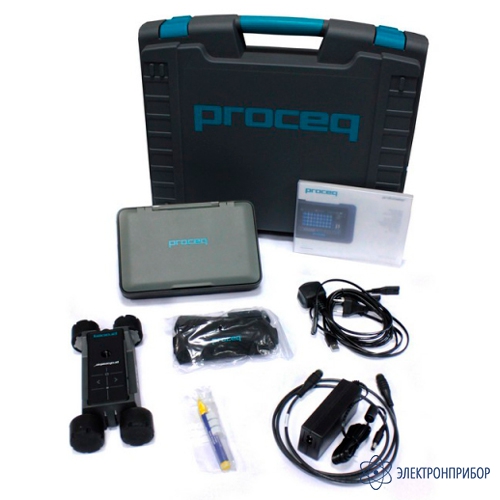

Комплект поставки Profometer PM

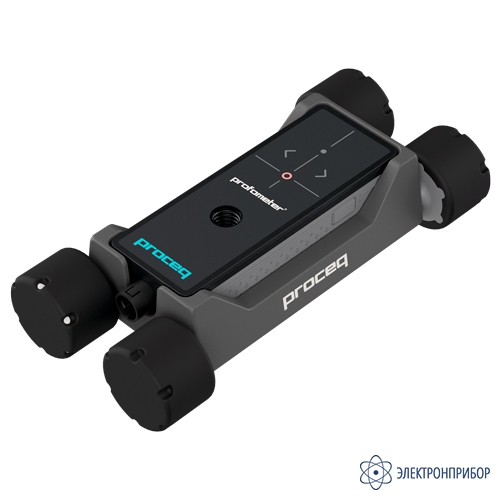

№ Наименование Количество 1 Электронный блок Profometer PM в выбранном исполнении 1 2 Универсальный датчик с подвижным модулем и кабелем (1.5 м) 1 3 Зарядное устройство 1 4 USB-кабель 1 5 Ссылка на бесплатное ПО PM-Link 1 6 Ремень 1 7 Кейс для переноски 1 8 Документация 1 9 Свидетельство о поверке 1 Дополнительная комплектация Profometer PM
(Поставляется за отдельную плату)
№ Наименование 1 Самоклеящаяся защитная пленка для Profoscope, комплект из 3 шт. (используется для предотвращения износа измеряющей поверхности локатора арматуры) -
