АСА-6516 — логический пробник для осциллографа

Сохранить в PDF Распечатать
  • Назначение логического пробника для осциллографа АСА-6516

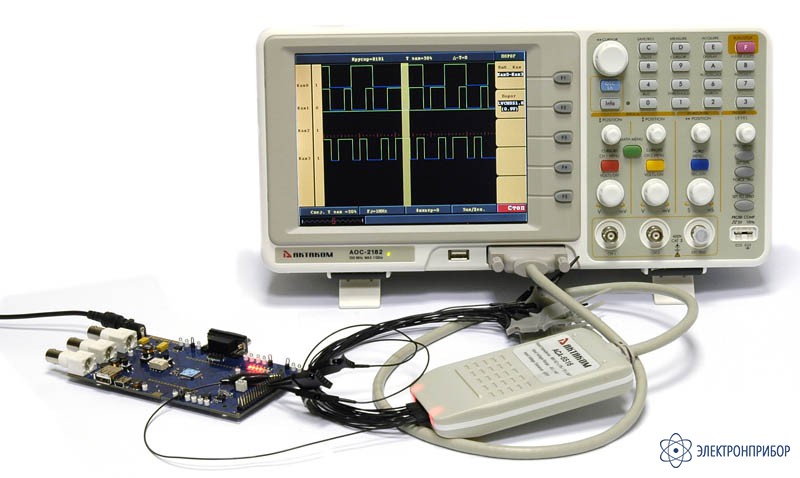

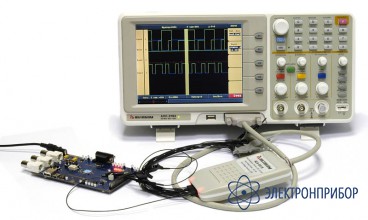

    Пробник логического анализатора предназначен для приема входных логических сигналов в осциллограф ADS-2182 или ADS-2282 при работе прибора в режиме логического анализатора (входит в дополнительную комплектацию осциллографа с функцией логического анализатора).

    Подключение логического пробника для осциллографа АСА-6516

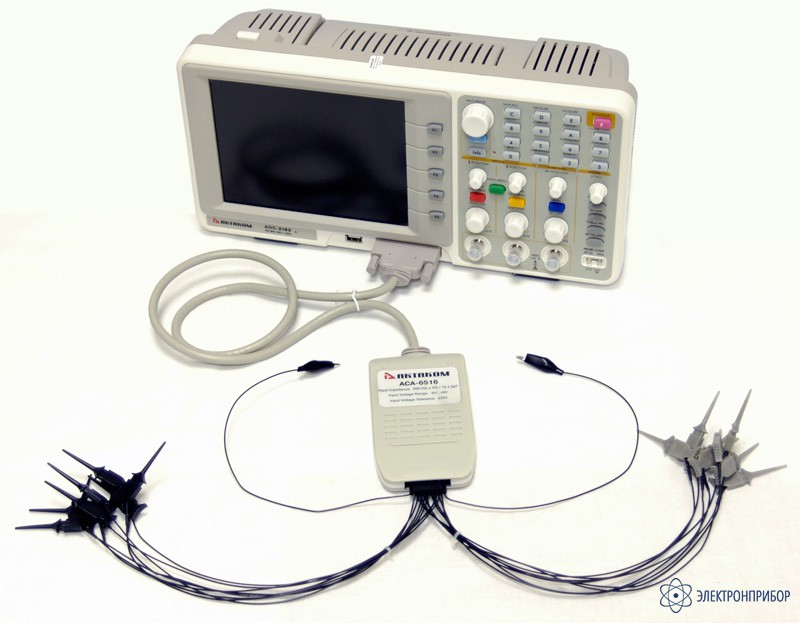

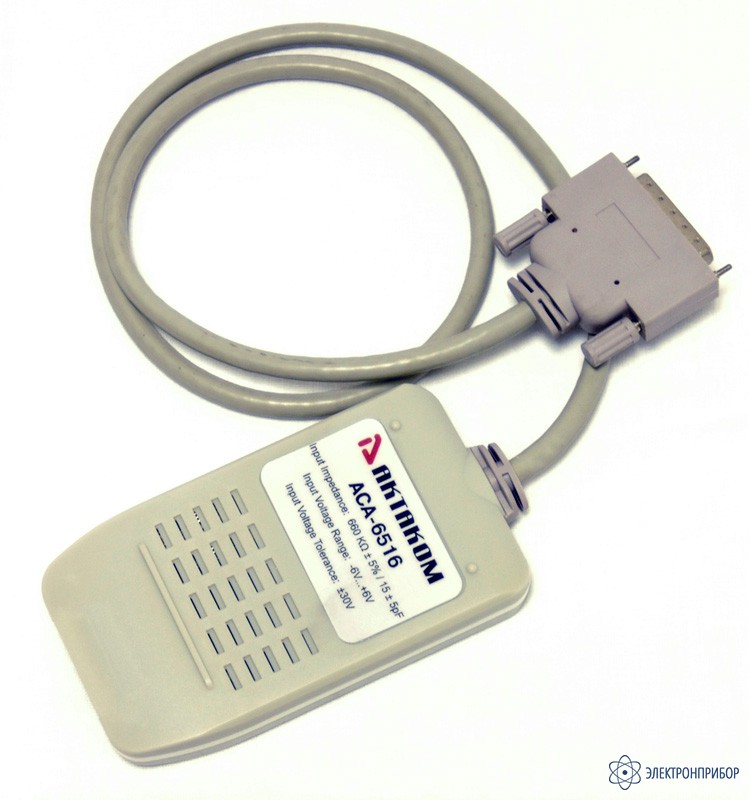

    Вставьте разъем кабеля логического пробника АСА-6516 во входной разъем на передней панели осциллографа и закрепите его двумя винтами. С другой стороны логического пробника подключается 16-ти канальный модуль с зажимами (пробниками). Подключите зажимы к источнику сигнала. Прибор готов к проведению измерений

  • Технические характеристики логического пробника для осциллографа АСА-6516

    Параметр Значение
    Количество входных логических каналов 16
    Входное сопротивление 660 KOm ±5% \ 15 pF ±5% pF
    Входное рабочее напряжение ±6V
    Входное максимальное напряжение ±30V

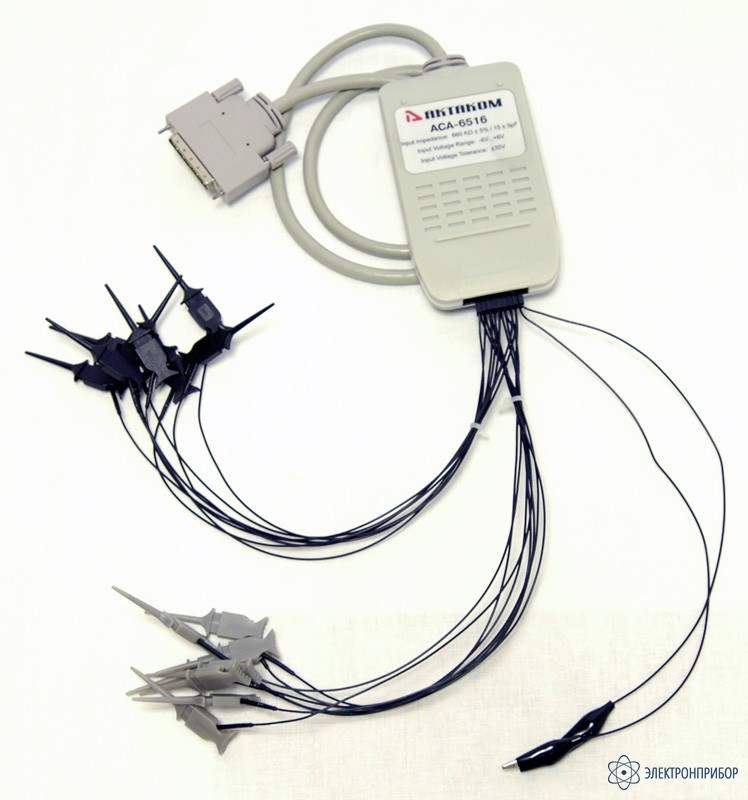

  • Комплект поставки АСА-6516

    Наименование Количество
    1. Пробник 1
    2. Провода соединительные 18
    3. Клипсы подключения 18
    4. Краткая инструкция 1
    5. Упаковка 1
