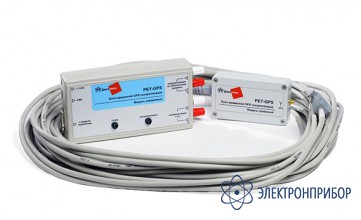

РЕТ-GPS — блок временной GPS-синхронизации для РЕТОМ-51

Сохранить в PDF Распечатать
  • Назначение блока РЕТ-GPS:

    Блок РЕТ-GPS предназначен для дистанционной синхронизации выдаваемых сигналов с 2-х или более комплексов РЕТОМ-51 (РЕТОМ-61) по GPS-связи.

    Прежде всего блок РЕТ-GPS необходим при проверки дифференциально-фазных защит линий, где применение GPS-синхронизации позволяет быстро и точно осуществлять проверку органа сравнения фаз, угла блокировки, снятие фазной характеристики.

  • Технические характеристики блока РЕТ-GPS:

    Параметр Значение

    Выход синхронизации 1 Гц (Выход 1)

    Тип выхода открытый коллектор
    Нагрузочная способность (при напряжении до 50 В), мА, не более 100
    Источник сигнала система GPS
    Период сигнала синхронизации, с 1
    Ширина импульса, с 0,2
    Активный фронт по замыканию
    Пределы допускаемой абсолютной погрешности воспроизведения сигнала синхронизации, мкс ±0,5

    Выход синхронизации по глобальному времени (Выход 2)

    Тип выхода открытый коллектор
    Нагрузочная способность (при напряжении до 50 В), мА, не более 100
    Источник сигнала система GPS (по Гринвичу)
    Период сигнала синхронизации, с 1
    Ширина импульса, с 0,2
    Активный фронт по замыканию
    Пределы допускаемой абсолютной погрешности воспроизведения сигнала синхронизации, мкс ±0,5

    Весогабаритные показатели

    Габаритные размеры, мм, не более
    - модуль управления 190х102х41
    - модуль приемный 116х66х31
    Масса, кг, не более 1
    Длина межмодульного кабеля, м 30 ±1

    Условия эксплуатации

    Диапазон температур окружающей среды, °С
    - модуль управления 0…+50
    - модуль приемный -40…+50
    Место расположения антенны открытая местность
    Блок питания 12 В (~500 мА)
  • Комплект поставки РЕТ-GPS

    Наименование Количество
    1. Модуль управления 1
    2. Модуль приемный 1
    3. Антенна 1
    4. Кабель USB (A-B) 1
    5. Блок питания 1
    6. Сумка 1
  • Совместимость с РЕТ-GPS

    • Цена по запросу
      Добавить к заказу

      РЕТОМ-51, устройство испытательное

      Выполнение проверочных работ с помощью испытательного комплекса РЕТОМ-51 - это работа в условиях "мощного Windows-компьютера под рукой", что очень важно для современного технического специалиста. Область применения РЕТОМ-51 - автоматизированная проверка и наладка устройств релейной защиты и автоматики всех поколений. Испытательный комплекс РЕТОМ-51 внесен в реестры средств измерений России, Украины, Беларусии, Казахстана.

    • Цена по запросу
      Добавить к заказу

      РЕТОМ-61, устройство испытательное

      РЕТОМ-61 предназначен для проверки и наладки как в ручном, так и в автоматическом режиме устройств РЗА всех поколений. РЕТОМ-61 - компьютерный испытательный комплекс для проверки сложных устройств релейной защиты и автоматики. Универсальный источник шестифазного тока (двух трехфазных систем тока) и четырехфазного напряжения (трехфазного напряжения и дополнительного канала напряжения), при этом каждая из величин может независимо регулироваться по амплитуде и фазе.
