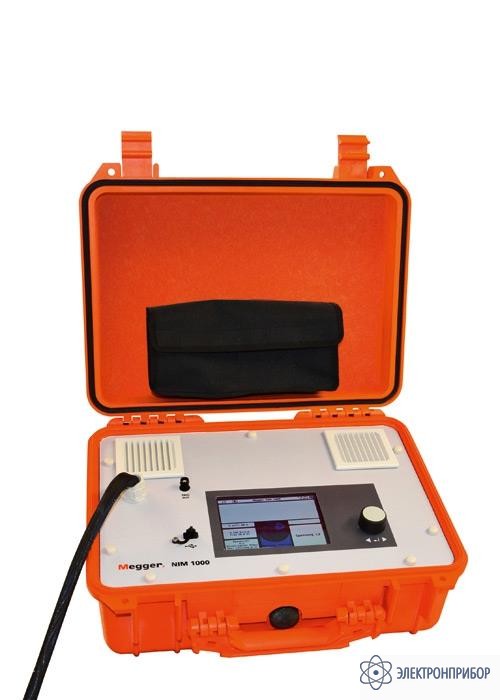

NIM 1000 — прибор для измерения импеданса сети

Сохранить в PDF Распечатать
  • Назначение прибора для измерения импеданса сети NIM 1000

    Прибор измерения импеданса NIM 1000 предназначен для измерения импеданса низковольтных сетей. При этом в точке подключения сеть испытывается током до 1000 А на допустимую нагрузку по току в условиях, приближенных к эксплуатационным и т.о. обнаруживаются потенциально слабые места.

    Применение прибора для измерения импеданса сети NIM 1000

    Прибор NIM 1000 может использоваться как для выяснения причины при нестабильном напряжении сети, так и превентивно для контрольных измерений (например, до и после реконструкции сети). Таким образом постоянно можно гарантировать хорошее качество электроснабжения и сократить время нежелательных отказов в сети. Превентивно решаемые задачи: измерение импеданса сети в местах подключения, испытания для децентрализованного производства электроэнергии, предварительной оценки для промышленных потребителей, подтверждений при приемных испытаниях.

    При измерении обрабатывается и протоколируется не только импеданс основной волны, но и до 10-й гармоники. Вторая область применения прибора – это поиск повреждений в низковольтных сетях.

    При помощи NIM 1000 можно провоцировать возникновение повреждения, например, повреждение нейтрали, плохие контакты и зависимые от нагрузки повреждения, которые после этого, при необходимости, можно предварительно локализовать подключенным в это время измерительным прибором.

    Принцип действия прибора для измерения импеданса сети NIM 1000

    NIM 1000 соединяется с испытуемой низковольтной сетью безопасными соединительными проводами и через них обеспечивается сетевым питанием. Подключение осуществляется к одной или к нескольким фазам. Измерение может быть единичным, многократным с формированием среднего значения или в виде ряда измерений в автоматическом режиме (например, сравнение результатов измерений в дневном и ночном циклах, в рабочие и праздничные дни). При подготовке ряда измерений может быть задан либо определенный период времени измерения либо число измерений. Для определения сетевого импеданса с помощью полупроводникового силового выключателя с нагрузочным сопротивлением на короткое время вырабатывается регулируемый рабочий ток. При помощи A/D-преобразователей до и во время нагрузки регистрируются характеристики тока и напряжения и затем обрабатываются компьютером. Результат измерения отображается на дисплее в цифровом и графическом виде. При измерении более одной фазы происходит автоматическое переключение между пунктами измерений.

    Для поиска дефектов имеется специальный режим работы, при котором ток нагрузки ступенчато повышается до заданного значения. При сравнении значений импеданса (при разных токах нагрузки или между разными фазами) можно идентифицировать скрытые или зависящие от нагрузки дефекты.

    В зависимости от условий заземления исследуемой сети можно рассчитать также и импеданс нейтрали или определить необычные проявления в сети.

  • Технические характеристики прибора для измерения импеданса сети NIM 1000

    Параметр Значение
    Диапазон испытательного тока 80 А … 1000 А (регулируемый)
    Макс. ток (пиковое значение) Imax (Imax зависит от импеданса сети) ≤ 1000 А при 400 В
    ≤ 600 А при 230 В
    ≤ 300 A при 115 В
    Измерительные параметры Z = импеданс (итог и фаза)
    R = омическое сопротивление
    X = реактивное сопротивление
    ZPEN = значение импеданса PEN
    Z, R, X и ZPEN отображаются до 10-й гармоники
    Ueff = эффективное напряжение
    Imax = макс. измерительный ток
    Ik = ток короткого замыкания
    Skv = мощность непрерывного КЗ
    f = частота сети
    VD = падение напряжения (в %)
    Pmax= макс. потребляемая мощность
    Входное напряжение (одновременно является напряжением питания) 90 В ... 480 В, 50/60 Гц (на клеммах)
    90 В … 230 В, 50/60 Гц (с адаптером NIM 1000-A)
    Погрешность измерений B (EN 61557-3) 3% ± 1 разряд (при достаточном измерительном токе )
    Диапазон измерений (при в.у. погрешности) 10 мОм .. 5 Ом (230 В / 400 В)
    10 мОм .. 2,5 Ом (115 В)
    Разрешение 1 мОм
    Категория измерения 300V CAT IV
    Функции безопасности Контроль температуры
    Защищенные соединительные клеммы
    Дисплей Солнцезащищенный 5,7“ цветной дисплей; 640 x 480 пиксель
    Память Для мин. 1000 наборов данных
    Интерфейс USB 2.0
    Температура хранения и рабочая -20°C … 55°C / -30°C … 70°C
    Влажность при работе Макс. относительная влажность воздуха 93% при 30 °C
    Вес 10 кг
    Габариты 410 x 175 x 335 мм
    Класс защиты II (защитная изоляция)
    IP-степень защиты (IEC 60529 (DIN VDE 0470-1)) IP 53 (открытый)
    IP 67 (закрытый)
  • Комплект поставки NIM 1000

    Наименование Количество
    Прибор для измерения импеданса сети 1
    Адаптер Schuko NIM 1000-A 1
    Измерительный провод с зажимом Kelvin 4
    USB Stick 1
    Слаботочный предохранитель 10
