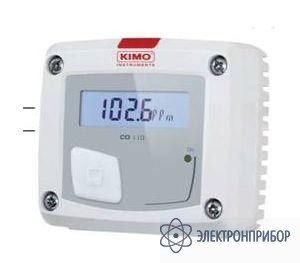

CO110-PNA — датчик концентрации

Сохранить в PDF Распечатать
  • Назначение датчика концентрации CO110-PNA

    Датчик концентрации CO110-PNA применяется для измерения концентрации окружающей среды.

    Основные свойства датчика концентрации CO110-PNA

    • Диапазон измерений от 0 до 500 ppm
    • Пассивный выход от 4 до 20мА, напряжение питания от 16 до 30В пост. тока (2 провода)
    • Корпус из пластика ABS V0,степень защиты корпуса IР65, без дисплея
    • Установка с помощью системы "1/4 оборота" с настенной пластиной
    • Корпус с упрощенной системой установки
  • Технические характеристики датчика концентрации CO110-PNA

    Параметр Значение
    Единицы измерения ppm
    Диапазон измерения от 0 до 500 ppm
    Погрешность* ±3 ppm или 3% от измеряемой величины
    Тип датчика Электрохимический датчик
    Время отклика T63 = 35 сек.
    Разрешение 0,1 ppm
    Окружающая среда Воздух и нейтральные газы
    Рабочая температура от 0 до +50°C
    Температура хранения -10 до +70°C
    Материал ABS V0
    Степень защиты IP20
    Дисплей Нет
    Кабельное уплотнение для кабеля макс. 0 8мм
    Высота символов значения 10 мм единицы измерения: 5 мм
    Масса 150 г
    Выход/источник питания - Пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение;
    - максимальная нагрузка: 500Ом (4-20 мА);
    - минимальная нагрузка: 1 кОм (0-10 В)
    Потребляемая мощность Макс. 22 мA (4-20 мA)
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабелей 0 0,05 - 2,5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Рабочая среда Воздух и нейтральные газы

    * Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

    В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

  • Комплект поставки CO110-PNA

    Наименование Количество
    1. Датчик концентрации CO110-PNA 1
