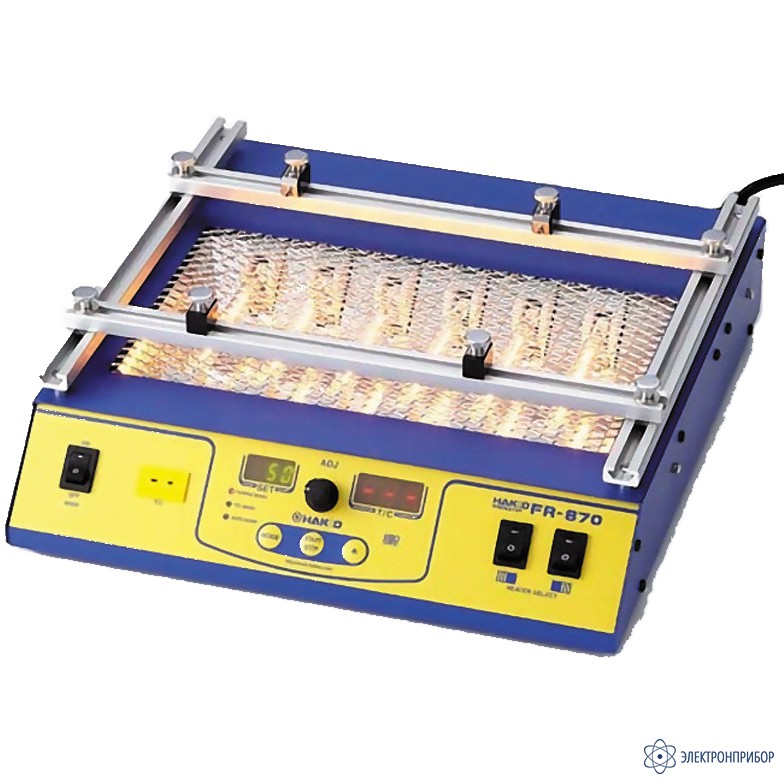

HAKKO FR-870 ESD — инфракрасная станция предварительного разогрева

Сохранить в PDF Распечатать
  • Назначение инфракрасной станции предварительного разогрева HAKKO FR-870 ESD:

    HAKKO FR-870 ESD настольный нагреватель плат, разработанный для предварительного разогрева печатных плат, чтобы облегчить процесс пайки и демонтажа компонентов. Рекомендуется для работы с платами большой массы, требующими большого количества тепла, которое при пайке отдается паяльником или горячим воздухом от термовоздушной станции. Это устройство особенно полезно при пайке бессвинцовыми припоями.

    Устройство HAKKO FR-870 ESD может работать в трех режимах: ручном, под управлением датчиком- термопарой (T/C) и автоматическом.

    Ручной режим позволяет пользователю устанавливать выходные параметры устройства вручную. При работе в этом режиме выходная мощность устройства не управляется датчиком.

    Термопара может быть использована для проверки фактической температуры платы. Режим T/C позволяет пользователю устанавливать желаемую температуру (50 - 200 °С), используя для управления температурой обратную связь и снимая сигнал с термопары. Термопара должна быть закреплена на плате и подключена к устройству. При работе в этом режиме устройство будет прикладывать 100% мощности, пока температура платы не станет на 10 °С ниже установленной температуры. Затем устройство переходит в режим регулировки мощности нагревателя, чтобы плавно подойти к требуемой температуре.

    В автоматическом режиме нагреватель позволяет использовать предустановленные температурные профили, при помощи которых осуществляется пошаговый способ нагрева (не более трех шагов). Это обеспечивает печатным платам медленный и равномерный прогрев, что позволяет наиболее эффективно передавать плате всю тепловую энергию и избежать более высоких заданных температур, возникающих при использовании других недостаточно эффективных нагревателей.

    Особенности инфракрасной станции предварительного разогрева HAKKO FR-870 ESD:

    • Инфракрасный нагреватель, обеспечивающий оптимальный эффект нагрева по всей рабочей поверхности платы
    • Короткое время разогрева за счет использования галогенных ламп повышает эффек- тивность работы
    • Бесконтактная система позволяет использовать нагреватель в двухсторонних платах
  • Технические характеристики инфракрасной станции предварительного разогрева HAKKO FR-870 ESD:

    Параметр Значение
    Характеристики энергопотребления 220 В / 1130 Вт
    Режимы работы ручной / режим термопары / автоматический / автоматический режим термопары
    Диапазон настройки. Ручной режим 0 - 100%
    Диапазон настройки. Режим термопары 50 - 200ºC
    Диапазон настройки. Установка времени 0 - 999 с
    Нагревательный элемент карбоновый
    Эффективная площадь нагрева 190 х 80 мм
    Габариты зоны нагрева 248 х 140 мм
    Зоны нагрева 2
    Датчик температуры термопара типа К
    Срок службы нагревателя 2100 ч
    Габаритные размеры 296 х 100 х 311 мм
    Вес (без кабеля) 3,2 кг
  • Комплект поставки HAKKO FR-870 ESD

    Наименование Количество
    1 Инфракрасная станция предварительного разогрева HAKKO FR-870 ESD 1
    2 Термопара типа К B3516 1
    3 Кабель питания 1
    4 Нагревательная лампа (запасная) 1
    5 Руководство по эксплуатации 1
